57

WIKA Mode d'emploi Transmetteur de pression, type MHC-1

14035467.01 08/2012 GB/D/F/E

F

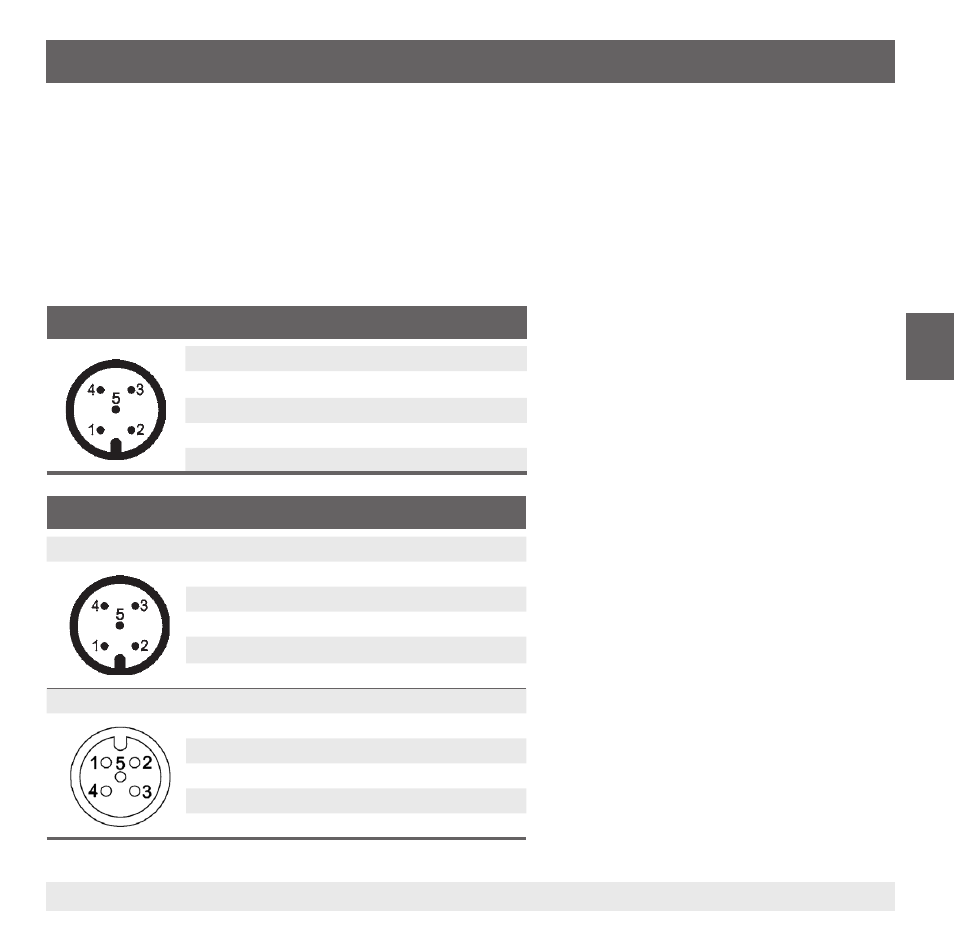

Raccordement simple avec connecteur M12 x 1

U+

2

U-

3

CAN haut

4

CAN-Low

5

Blindage

1

Raccordement double avec connecteur en Y intégré

Connecteur M12 x 1

U+

2

U-

3

CAN haut

4

CAN-Low

5

Blindage

1

Prise femelle M12 x 1

U+

2

U-

3

CAN haut

4

CAN-Low

5

Blindage

1

■

Le câble de bus doit être terminé par une résistance terminale aux deux extrémités.

■

Faites en sorte que les câbles de branchement soient aussi courts que possible.

■

Dans la version avec connecteur en Y intégré, le signal bus et l'alimentation électrique sont pontés

en interne d'un connecteur vers l'autre.

Diagrammes de connexion

6. Mise en service, exploitation
