WIKA Betriebsanleitung Druckmessumformer, Typ MHC-1
14035467.01 08/2012 GB/D/F/E
D
6. Inbetriebnahme, Betrieb
6.2 Montage elektrischer Anschluss
■
Den Druckmessumformer über den Prozessanschluss erden.
■
Den Druckmessumformer mit geschirmter Leitung betreiben.
■
Kabel, Stecker und Abschlusswiderstände, die in einem CAN-Netzwerk verwendet werden, müssen
die Anforderungen der ISO 11898-2 erfüllen.

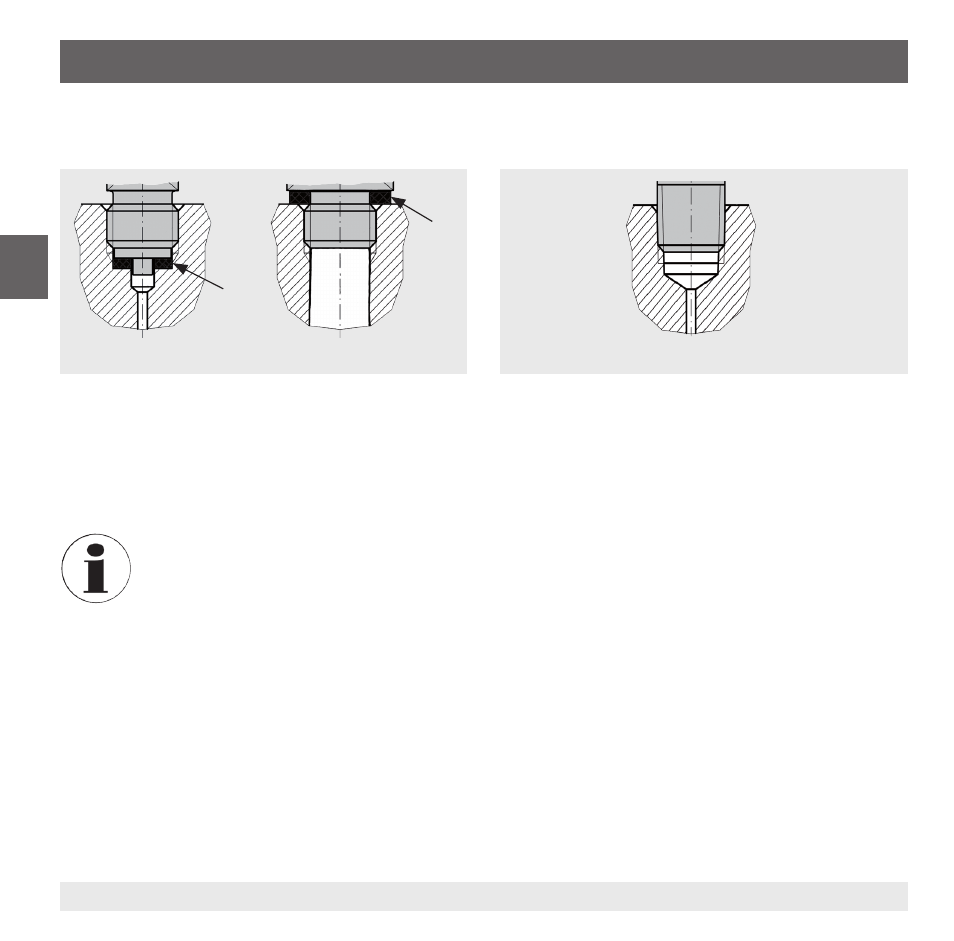

Abdichtung des Prozessanschlusses
Zylindrische Gewinde
Kegelige Gewinde
Zur Abdichtung der Prozessanschlüsse mit zylin-
drischem Gewinde sind an der Dichtfläche
Flachdichtungen, Dichtlinsen oder WIKA-Profil-
dichtungen einzusetzen.
Zur Abdichtung der Prozessanschlüsse mit
kegeligem Gewinde erfolgt die Abdichtung im
Gewinde, mit zusätzlichen Dichtwerkstoffen,
z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
nach EN 837
nach DIN 3852-E
NPT, R und PT
