37

WIKA Betriebsanleitung Druckmessumformer, Typ MHC-1

D

14035467.01 08/2012 GB/D/F/E

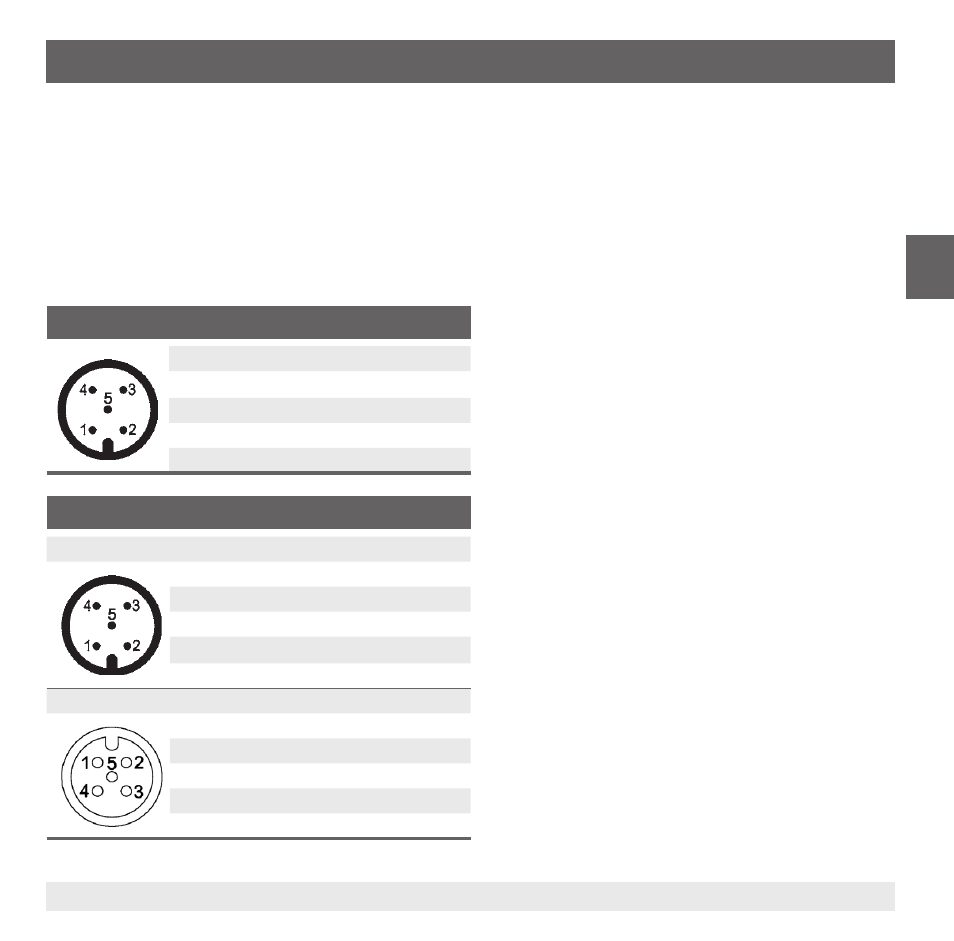

Einfacher Anschluss mit Rundstecker M12 x 1

U+

2

U-

3

CAN-High

4

CAN-Low

5

Schirm

1

Doppelter Anschluss mit integriertem Y-Stück

Rundstecker M12 x 1

U+

2

U-

3

CAN-High

4

CAN-Low

5

Schirm

1

Buchse M12 x 1

U+

2

U-

3

CAN-High

4

CAN-Low

5

Schirm

1

■

Das Bus-Kabel muss an beiden Enden über einen Abschlusswiderstand terminiert werden.

■

Stichleitungen so kurz wie möglich halten.

■

Bei der Geräteausführung mit integriertem Y-Stecker, ist das Bus-Signal und die Hilfsenergie intern

von einem Stecker auf den anderen gebrückt.

Anschlussschemen

6. Inbetriebnahme, Betrieb
