WIKA manual de instrucciones transmisor de présion modelo A-10

11218720.10 01/2012 GB/D/F/E

E

Montaje de la conector de salida lateral DIN 175301-803

1. Soltar el tornillo (1).

2. Soltar el prensaestopas (2).

3. Sacar el conector angular (5) con el bloque de

terminales (6) del instrumento.

4. Quitar el bloque de terminales (6) del conector

angular (5) sacándolo de la ranura de montaje (D).

No sacar el bloque de terminales (6) a través del

agujero del tornillo (1) ni del prensaestopas (2) para

no dañar la junta del conector angular.

5. Seleccionar un cable con diámetro exterior adecuado para el prensaestopas del conector angular.

Pasar el cable por el prensaestopas (2), el anillo (3), la junta (4) y el conector angular (5).

6. Conectar los terminales del cable en los bornes de conexión del bloque de terminales (6) (véase la

tabla "Conexiones eléctricas").

7. Meter el bloque de terminales (6) en el conector anular (5).

8. Cerrar el prensaestopas (2). Asegurarse de que las juntas no estén dañadas y que el

prensaestopas y las juntas estén montados correctamente para garantizar el tipo de protección.

9. Poner la junta plana cuadrada por encima de los conectores del transmisor de presión.

10. Colocar el bloque de terminales (6) sobre los pines del transmisor de presión.

11. Atornillar el tornillo (1) para conectar el conector angular (5) con el bloque de terminales (6) al

transmisor de presión.

6. Puesta en servicio, funcionamiento

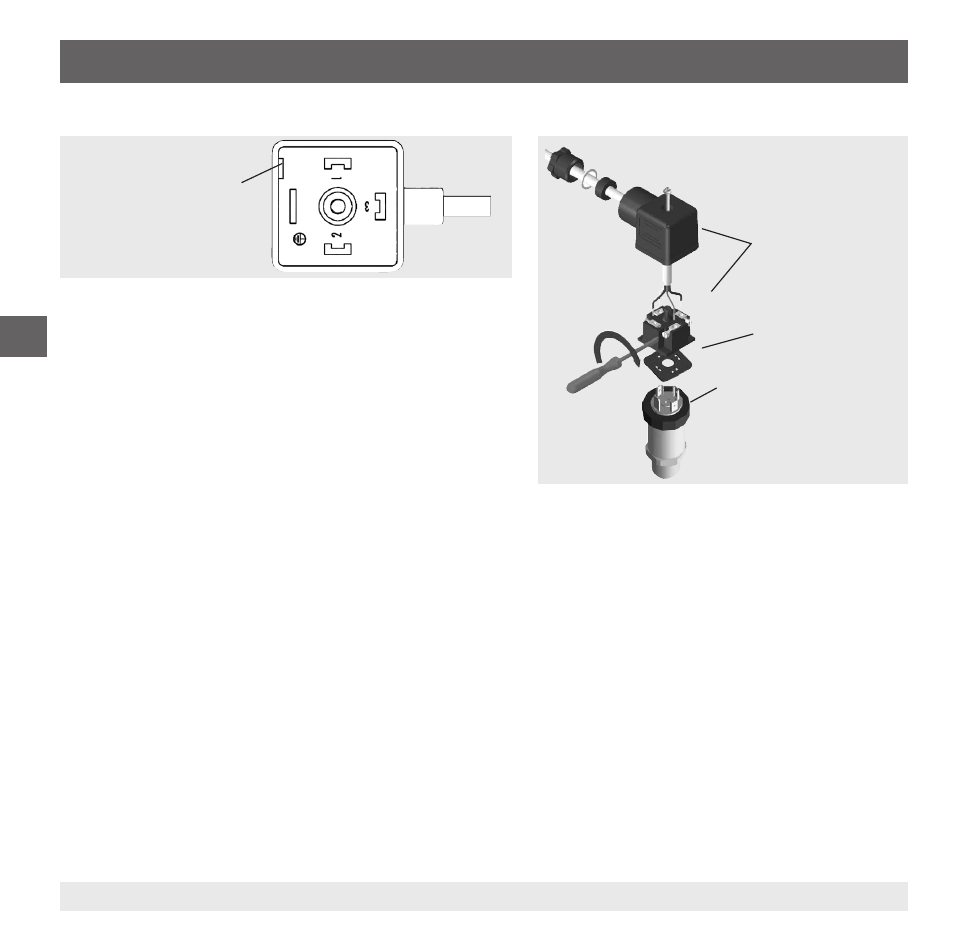

(6)

(5)

(1)

(2) (3)

(4)

Conector del instrumento

(ficha macho), caja con

conexión de proceso

Obturación

Conector del

conductor

(hembrilla)

(D) Ranura de montaje
