85 WIKA manual de instrucciones transmisor de présion modelo A-10
11218720.10 01/2012 GB/D/F/E
E
6. Puesta en servicio, funcionamiento

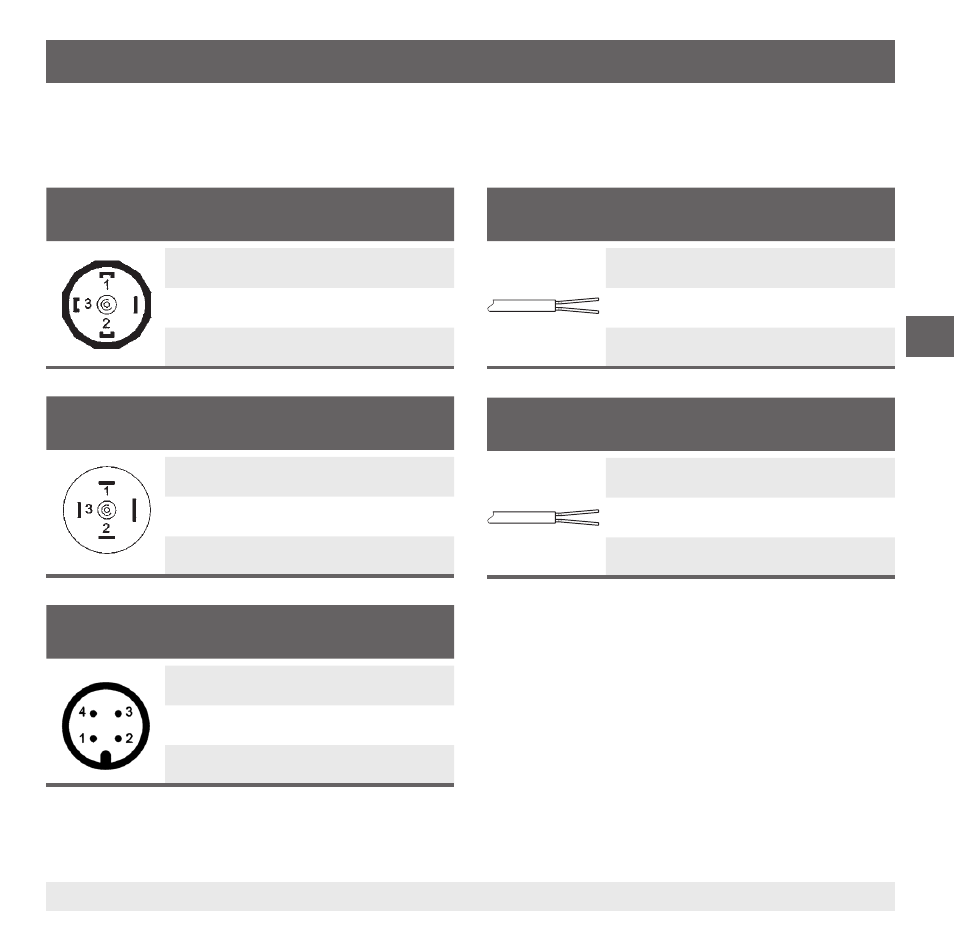

Esquemas de conexiones
Todos los conectores con cable moldeado presentan la misma asignación de colores como la salida de
cable sin blindar.
Conector de salida lateral DIN 175301-803 A
2 hilos 3 hilos
U
+
1 1
0V 2 2
S
+
- 3
Conector eléctrico, M12 x 1 (4 polos)
2 hilos 3 hilos
U
+
1 1
0V 3 3
S
+
- 4
Salida de cable, versión OEM, sin blindar
2 hilos 3 hilos
U
+
marrón marrón
0V azul azul
S
+
- negro
Conector de salida lateral DIN 175301-803 C
2 hilos 3 hilos
U
+
1 1
0V 2 2
S
+
- 3
Salida de cable, sin blindar
2 hilos 3 hilos
U
+
marrón marrón
0V azul azul
S
+
- negro
