42 WIKA Betriebsanleitung Druckmessumformer Typ A-10
11218720.10 01/2012 GB/D/F/E
D

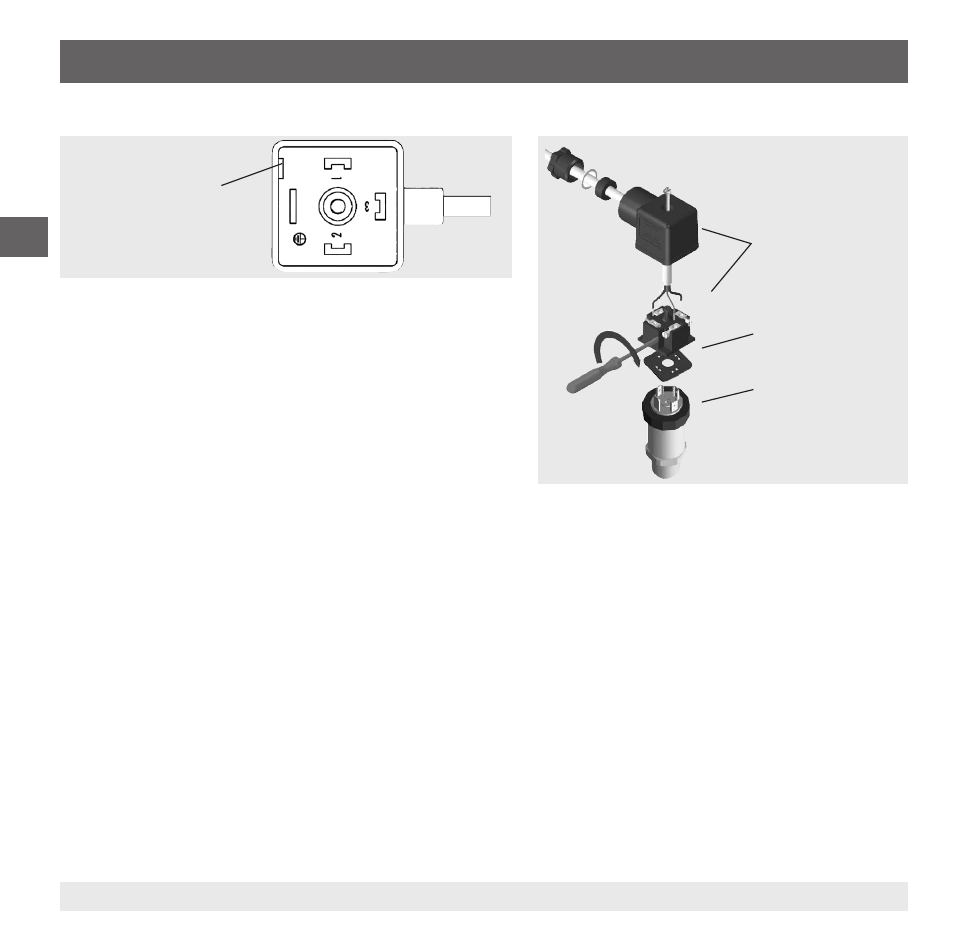

Montage Winkelstecker DIN 175301-803
1. Die Schraube (1) lösen.
2. Die Kabelverschraubung (2) lösen.
3. Das Winkelgehäuse (5) mit Klemmblock (6) vom
Gerät abziehen.
4. Über die Montageöffnung (D) den Klemmblock
(6) aus dem Winkelgehäuse (5) hebeln. Den
Klemmblock (6) nicht durch die Schraubenöffnung
(1) bzw. Kabelverschraubung (2) herausdrücken,
sonst wird die Dichtung des Winkelgehäuses
beschädigt.
5. Den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkelgehäuses wählen.
Das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4) und Winkelgehäuse (5) schieben.
6. Die Kabelenden entsprechend in den Anschlussklemmen des Klemmblocks (6) anschließen (siehe
Tabelle „Elektrische Anschlüsse“).
7. Das Winkelgehäuse (5) auf den Klemmblock (6) drücken.
8. Das Kabel über die Kabelverschraubung (2) verschrauben. Darauf achten, dass die Dichtungen
unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen, um die Schutzart zu
gewährleisten.
9. Die quadratische Flachdichtung über die Anschlusspins des Druckmessumformers legen.
10. Den Klemmblock (6) auf die Anschlusspins des Druckmessumformers schieben.
11. Mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) am Druckmessumformer
verschrauben.
6. Inbetriebnahme, Betrieb
(6)
(5)
(1)
(2) (3)
(4)
Gerätestecker
(Stift), Gehäuse mit
Prozessanschluss
Dichtung
Leitungsstecker
(Buchse)
(D) Montageöffnung
