WIKA manual de instrucciones transmisor de présion modelo A-10
11218720.10 01/2012 GB/D/F/E
E
Tipos de juntas
Para el sellado de las conexiones al proceso con roscas rectas en la superficie de obturación
se
deben instalar juntas planas, arandelas o juntas perfiladas WIKA.
Para roscas cónicas (por ejemplo, roscas NPT) se realiza el cierre en la rosca con material de cierre
complementario, como por ejemplo, cinta PTFE (EN 837-2).
Para notas acerca de las juntas, consúlte la hoja técnica WIKA AC 09.08 o www.wika.es.
Montaje de la conexión eléctrica
■
¡Poner a tierra el instrumento través de la conexión!
■
Utilizar un circuito eléctrico con límite de energía según el párrafo 9.3 de UL/EN/IEC 61010-1 o
LPS según UL/EN/IEC 60950-1 o Clase 2 según UL1310/UL1585 (NEC o CEC) para alimentar el
transmisor de presión. La alimentación eléctrica debe ser adecuada a alturas superiores a 2.000
metros si se quiere utilizar el transmisor de presión a partir de esas alturas.
■
Seleccionar el correcto diámetro de cable para la entrada de cable del conector. Prestar atención
a que el prensaestopas del conector montado esté correctamente fijado y que las juntas estén
presentes y no dañadas. Apretar el prensaestopas y comprobar si las juntas están fijadas bien para
garantizar el tipo de protección.
■
Asegurarse de que no penetre humedad en las salidas en el extremo del cable.
6. Puesta en servicio, funcionamiento

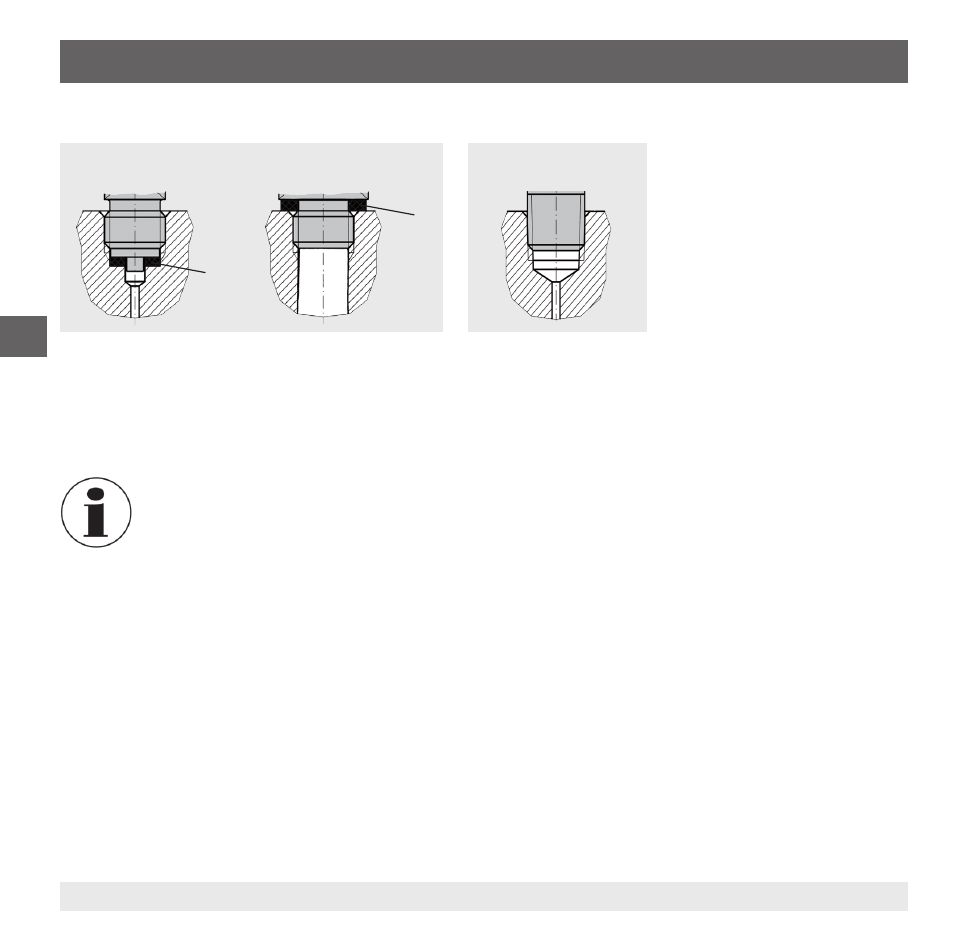

Rosca cilíndrica
Rosca cónica
según EN 837
según DIN 3852-E
NPT, R y PT
