HMP−...−B−...
Festo HMP−...−B−... 0408NH Deutsch
8

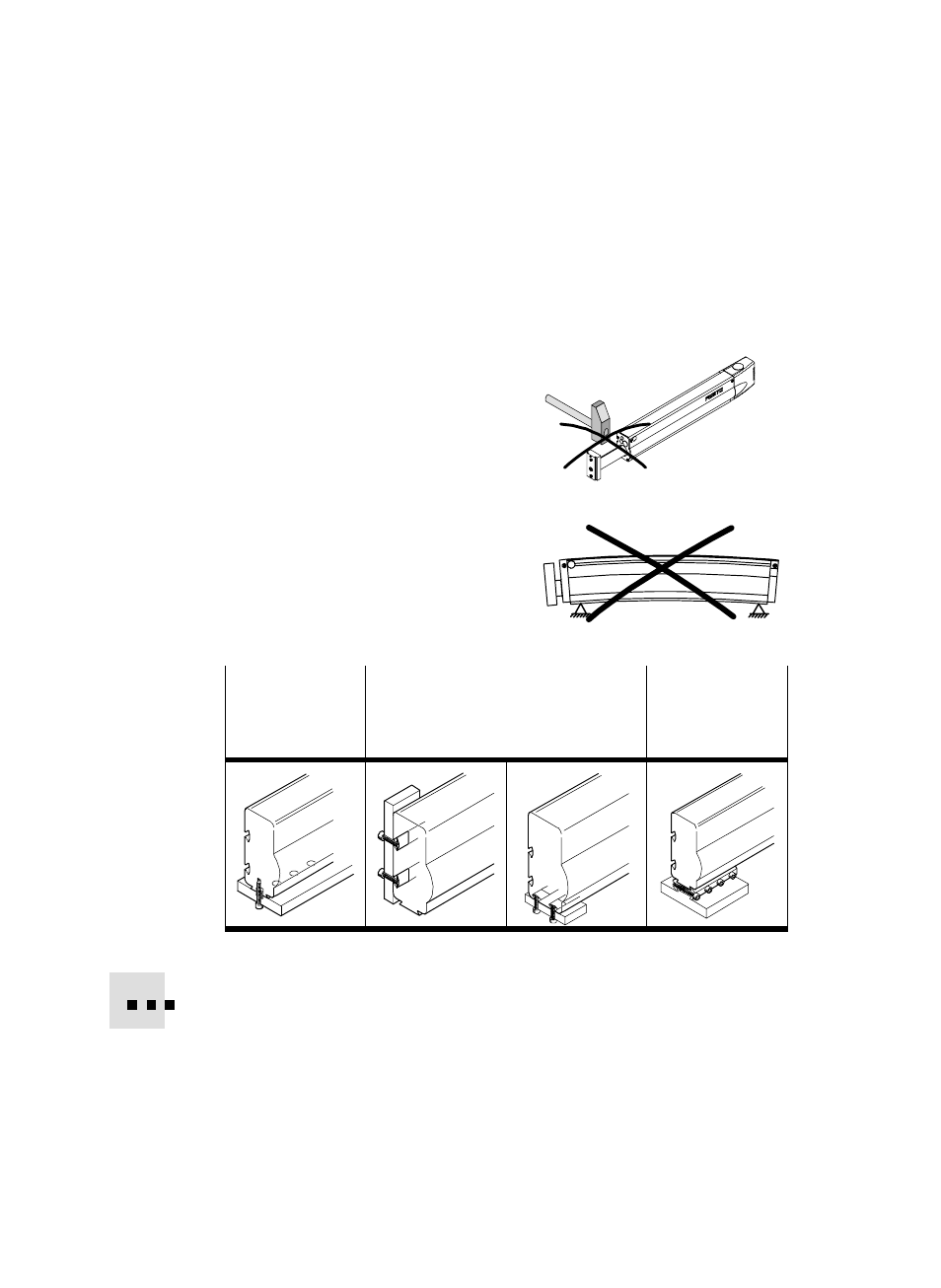

5 Einbau
Einbau, mechanisch
S Vermeiden Sie, dass das Führungsrohr
beschädigt wird.
Schäden mindern die Betriebssicherheit,
Funktionssicherheit und Lebensdauer des
Produkts.
S Achten Sie auf einen Einbau ohne
Verspannungen und Biegungen.
S Platzieren Sie das Linearmodul HMP−...−B
so, dass alle Bedienteile erreichbar sind.
S Wählen Sie eine Befestigungsmöglichkeit
aus folgender Tabelle:
Direktbefestigung
auf Grundfläche
(nur
HMP−16/20−...) Nutensteinbefestigung seitlich /
aufĂGrundfläche (nur HMP−25/32−...) SchwalbenĆ
schwanzbefestiĆ
gung seitlich /
aufĂGrundfläche
Bild 8
Weitere Montagealternativen finden Sie im Katalog oder auf der Internetseite
von Festo und das dazu erforderliche Zubehör im Kapitel Zubehör (Internet−
adresse siehe letzte Seite dieser Bedienungsanleitung).
Bild 6
Bild 7
