HMP−...−B−...
Festo HMP−...−B−... 0408NH Deutsch
16
Hinweis
S Stellen Sie sicher, dass folgende Punkte eingehalten sind (AuslieferungsĆ
zustand):
Ĉ Die Stoßdämpfer sind vollständig eingeschraubt und gekontert.
Ĉ Die Einstellhülsen sind geklemmt.
Ĉ Die Anschlaghalter sind verschraubt.
Ĉ Die Anschläge sind vollständig eingeschraubt und gekontert.
S

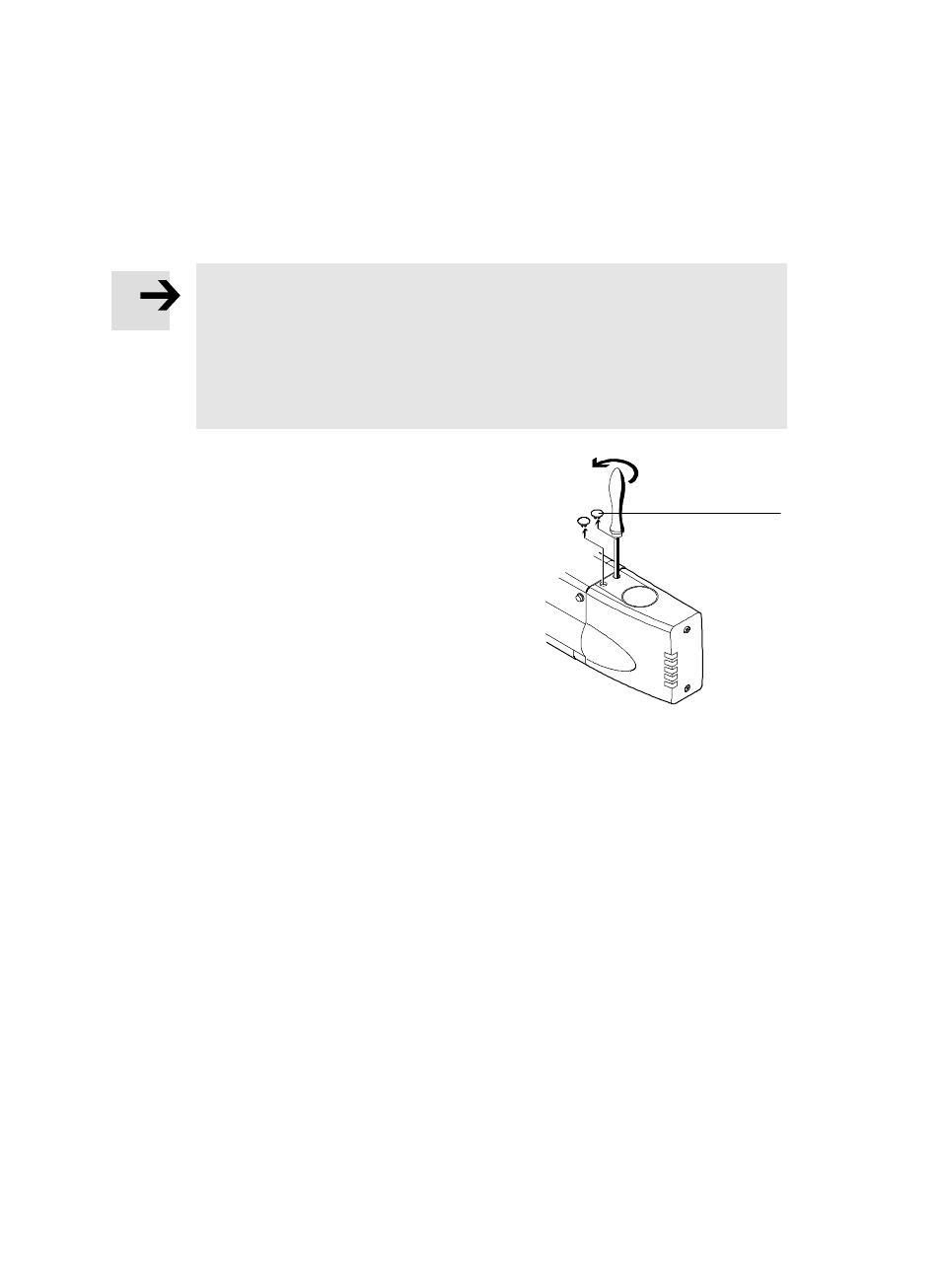

Demontieren Sie die Schutzkappen (A)
der Drosseln (gut verwahren).
S
Drehen Sie die Drossel−Rückschlagventile
beide
ć zunächst ganz zu (AuslieferungsĆ
zustand),
ć dann wieder eine Umdrehung auf.
S
Starten Sie einen Probelauf wie folgt:
1. Schieben Sie das Führungsrohr des LinearĆ
moduls HMP−...−B in die eingefahrene
Endlage.
Dabei drücken Sie bei HMP−...−
KP−... die
Handbetätigung der Klemmeinheit
aH.
2. Belüften Sie die Druckluftanschlüsse:
ć zuerst der eingefahrenen Endlage E am Linearmodul HMP−...−B
ć dann der Klemmeinheit (nur bei HMP−...−
KP−...).
Entgegen der Stoßdämpferkraft fährt die Nutzlast vollständig in die eingefahĆ
rene Endlage.
3. Prüfen Sie in dem Probelauf mit niedriger Taktfrequenz, ob diese Einstellungen
angepasst werden müssen:
ć die Feineinstellung der Endlagenposition
ć die gewünschten Schaltpunkte der Näherungsschalter
ć die Signalanzeige der LEDs (nur bei HMP−...−EL)
ć die Ein− und Ausfahrzeit.
Ohne hart anzuschlagen soll die Nutzlast die Endlage sicher erreichen.
4. Beenden Sie den Probelauf.
Bild 30
(A)
