HMP−...−B−...
Festo HMP−...−B−... 0408NH Deutsch
22

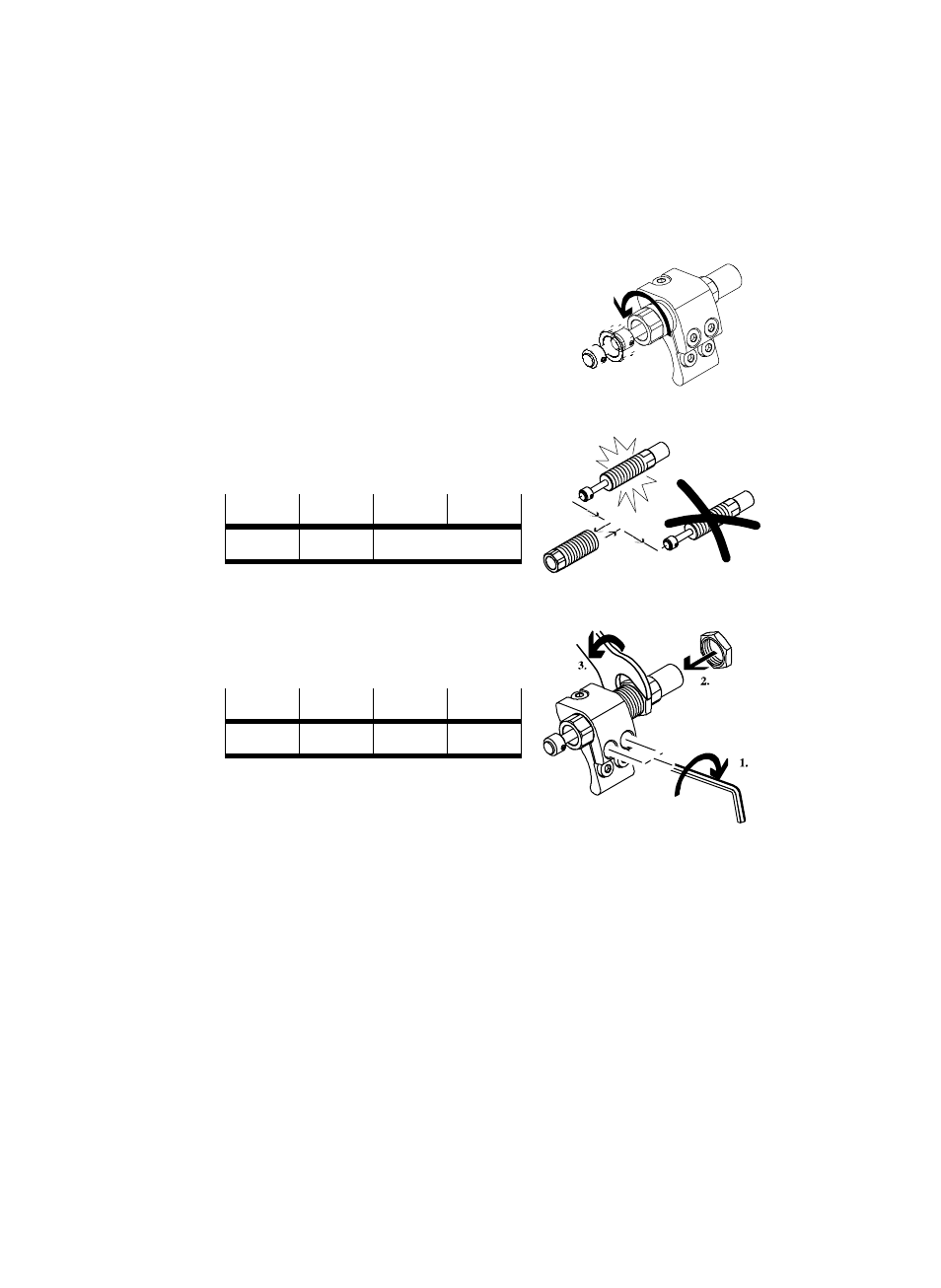

6. Drehen Sie die Elemente wie folgt:
ć die Einstellhülse mit dem Stoßdämpfer
vollständig heraus
ć den Stoßdämpfer aus der Einstellhülse
ć den neuen Stoßdämpfer des ReparaturĆ
satzes wieder vollständig ein
ć die Einstellhülse mit Stoßdämpfer bis
zur Markierung ein.
7. Drehen Sie die Klemmschrauben wieder
fest.
HMP−...
16
20/25
32
Nm
2,9
5,9
Bild 41
8. Drehen Sie die Kontermutter des StoßĆ
dämpfers wieder fest.
Das Anzugsdrehmoment beträgt:
HMP−...
16
20/25
32
Nm
5
20
35
Bild 43
9. Befestigen Sie den Gehäusedeckel
wieder.
10. Vollziehen Sie die Wiederinbetriebnahme des Linearmoduls HMP−...−B nach
Kapitel Inbetriebnahme.
S
Sorgen Sie dafür, dass Reparaturarbeiten am Linearmodul HMP−...−B nur durch
unseren Reparaturservice vorgenommen werden.
Bild 39
Bild 40
Bild 42
