HMP−...−B−...
Festo HMP−...−B−... 0408NH Deutsch
13

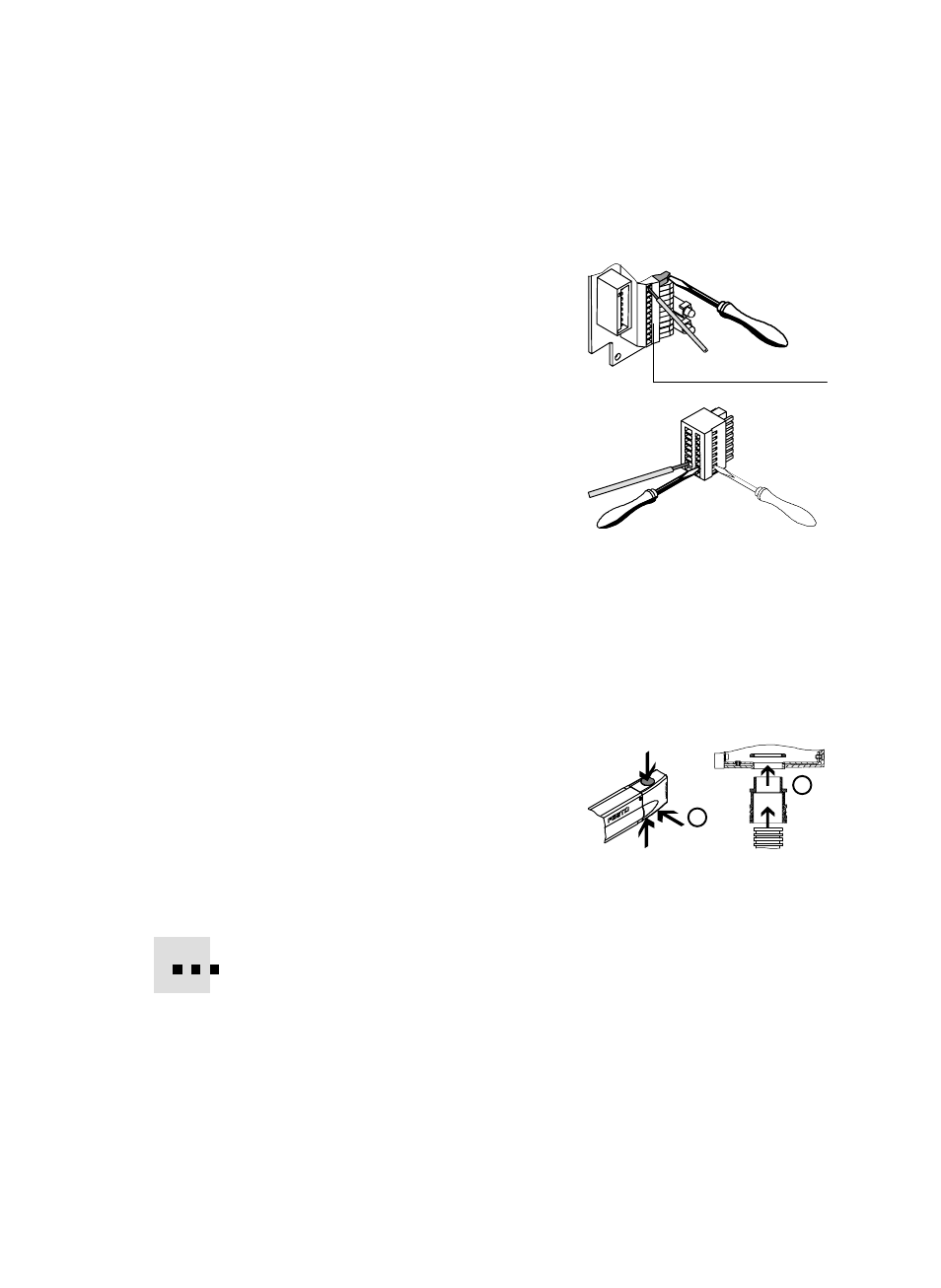

Zum Verkabeln des Abschlussmoduls
HMP−...−EL:
1. Verkabeln Sie die Näherungsschalter an
der Klemmleiste 6 (auf Polung der NäheĆ
rungsschalter achten).
2. Ziehen Sie den Stecker für das SammelĆ
kabel vom Steckersockel ab.
3. Entfernen Sie die Isolierung der Adern des
Sammelkabels von ca. 6 mm Länge.
4. Verkabeln Sie den Stecker mit dem
Sammelkabel. Richtig montiert vermeiden
Sie eine Quetschung der Sensoradern.
5. Schieben Sie den Stecker wieder auf die
Anschlussbuchse.
6. Fixieren Sie das Sammelkabel am Metallträger mit Hilfe eines Kabelbinders
(Zugentlastung).
7. Befestigen Sie den Abschlussdeckel 9 mit den beiliegenden Schrauben.
Montieren Sie den Kabelschutzschlauch am
Abschlussdeckel HMP−...−AD/−E L wie folgt:
1. Wählen Sie die Kabelaustrittsöffnung
oben oder unten.
2. Entfernen Sie die Verschlusskappe.
Dabei verbleibt die Einschubblende an
ihrem Platz.
3. Befestigen Sie die Verschraubung mit einer Gegenmutter (siehe Zubehör).
4. Führen Sie die Pneumatikschläuche und das elektrische Sammelkabel durch
Verschraubung und Kabelschutzschlauch (siehe Zubehör).
5. Schieben Sie den Kabelschutzschlauch in die Verschraubungsbuchse.
In jedem Fall liegen Biegung und Dehnung des Kabelschutzschlauchs innerhalb
der zulässigen Grenzen (siehe Kapitel Technische Daten).
Bild 22
6
Bild 23
Bild 24
A
A
