HMP−...−B−...
Festo HMP−...−B−... 0408NH Deutsch
15
S

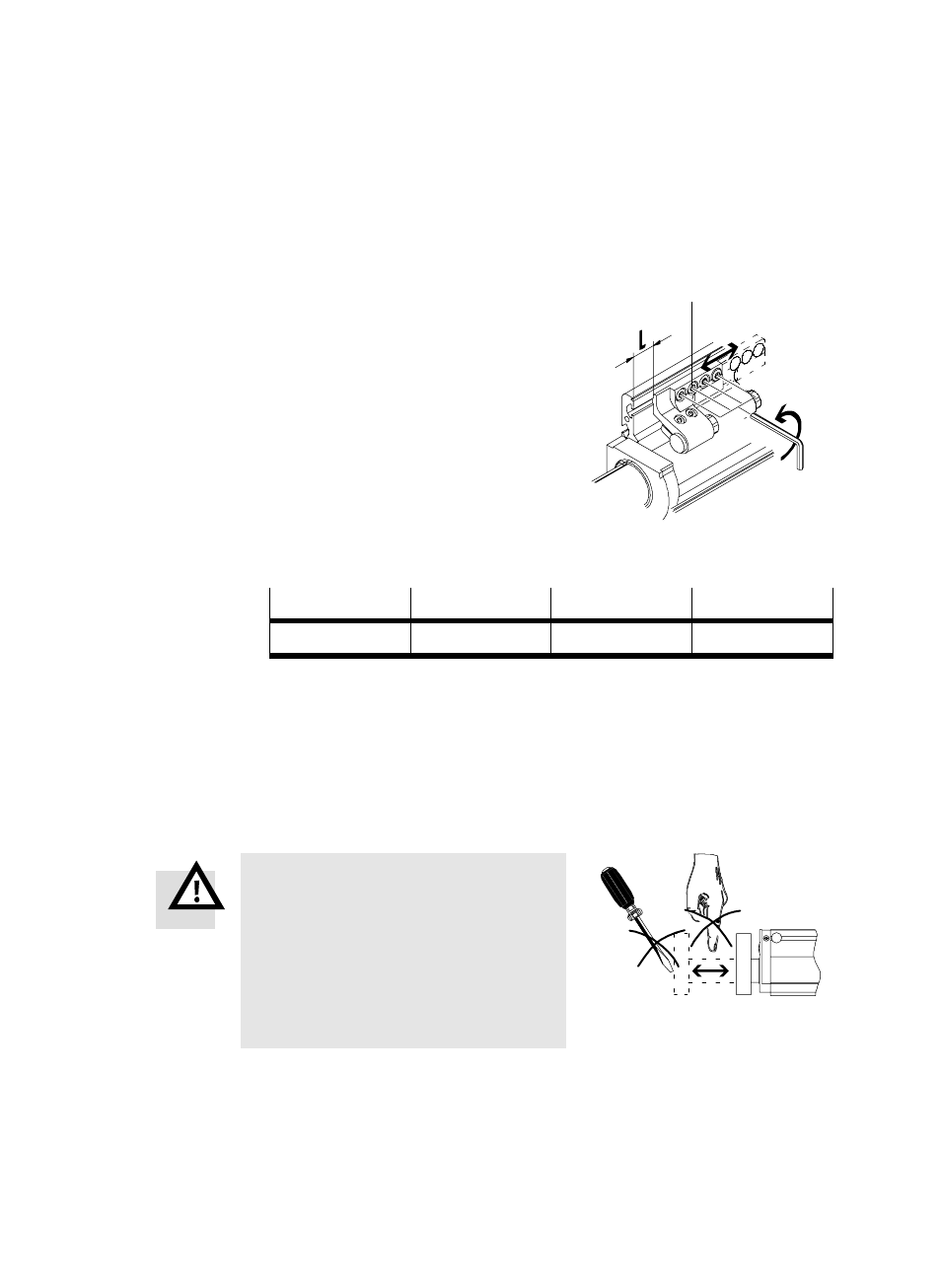

Vollziehen Sie folgende Schritte:
1. Linearmodul HMP−...−B entlüften.
2. Führungsrohr in die gewünschte
Endlagenposition schieben.
3. Alle vier/fünf Anschlagschrauben mit
einem Innensechskantschlüssel lösen, bis
sich der Anschlaghalter
aF verschieben
lässt.
4. Anschlaghalter zunächst verschieben,
ć bis der Anschlag den Stoßdämpferkopf
berührt, dann
ć weiter um die Länge X des StoßĆ
dämpferhubs.
HMP−...
16
20/25
32
Länge X
12 mm
18 mm
24 mm
Bild 28
5. Alle vier Anschlagschrauben wieder mit einem Anzugsdrehmoment von
5,3Ă...Ă6,5ĂNm festdrehen.
6. Einstellungen für gegenüberliegende Endlage wiederholen.
Inbetriebnahme Durchführung
Warnung
S Stellen Sie sicher, dass im BewegungsĆ
bereich des Linearmoduls:
ć niemand in die Laufrichtung der
bewegten Bauteile greift (z.B. durch
Schutzgitter)
ć sich keine Fremdgegenstände
befinden.
Bild 27
aF
Bild 29
