DGO−...−A−B
Festo DGO−...−A−B 0410b Svenska
80
Pneumatisk montering
Vid montering i vertikalt eller snett läge:
Varning
Vid tryckfall faller den rörliga arbetsmassan ned.
Okontrollerade rörliga massor kan leda till person− eller sakskador (klämrisk).
S Kontrollera om backventiler HGL−... (med styrning) är nödvändiga.
På så sätt undviks att den rörliga massan glider ned.
(rörlig massa = löparens massa + arbetslastens massa)
För inställning av löparhastighet:
S Skruva fast strypbackventiler av typen GRLA−... i tryckluftsanslutningarna.
Andra tillbehörsdelar med för stort inskruvningsdjup L skadar den inre löparen
på DGO−...Ă. I Bild 12 visas maximalt inskruvningsdjup:
DGO−... 16 20 25 32 40
L
max
4,8 mm 8 mm 7 mm 9 mm 10 mm
Bild 12: Maximalt inskruvningsdjup L
max.
för tryckluftsanslutningarna

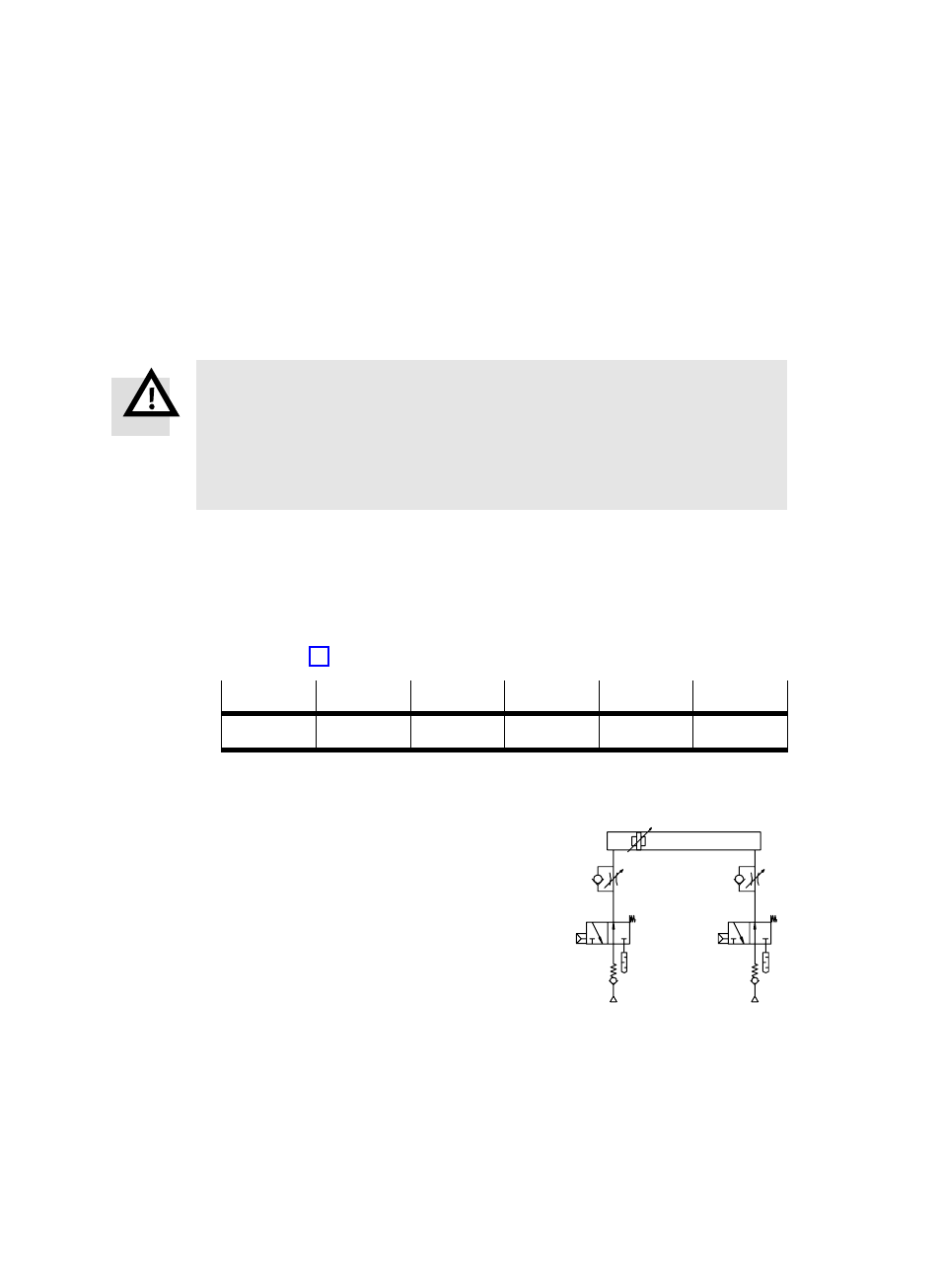

Styrning av DGO−...:
S Använd 3/2−ventiler (öppna i
utgångsläget) för båda
tryckluftsanslutningarna.
Bild 13
