- 4 -

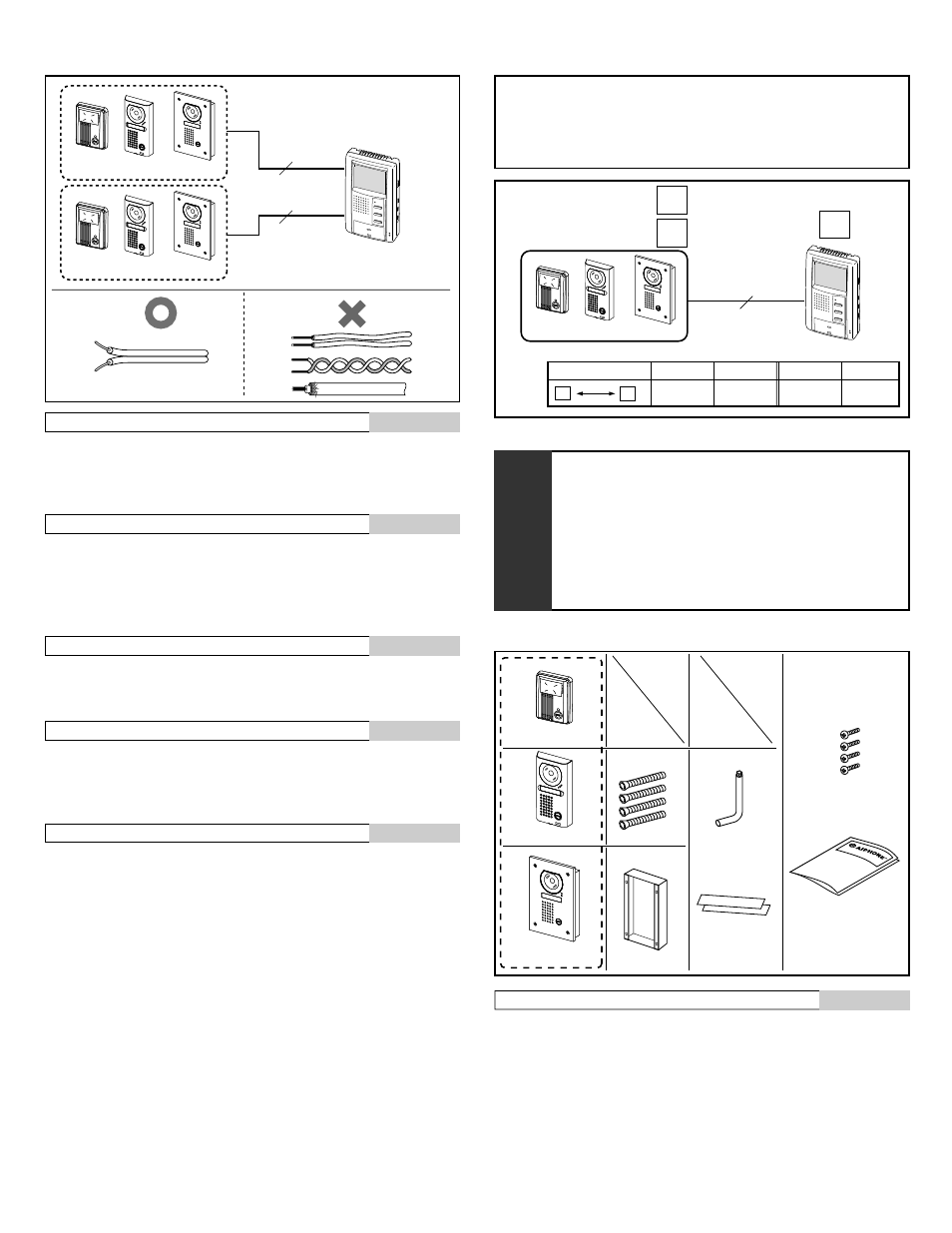

Cable
1. Parallel cable or single-sheathed cable are recommended.
Vinyl jacket, PE(polyethylene) insulation cable is
recommended.
2. Never use loose wires, twisted pair cable or coaxial cable.
Câble
1. Nous recommandons d'utiliser un câble parallèle ou un câble
à une seule gaine. Nous recommandons aussi les câbles
d'isolation à gaine en vinyle ou en polyéthylène (PE)
2. Ne jamais utiliser un câble à fils séparés, une paire torsadée
ou un câble coaxial.
Kabel
1.Zweiadrige Litze oder mehradriges, verdrilltes, abgeschirmtes
Kabel verwenden, z.B. JY(ST)Y.
2.Niemals lose Adern oder Koaxialkabel verwenden.
Cable
1. Se recomiendan cables paralelos o de funda simple, así
como la cubierta vinílica y aislamiento polietileno.
2. Nunca emplee alambres sueltos, cables de par trenzado o
coaxiales.
Kabel
1. Een parallelle kabel of een kabel met meerdere geleiders
wordt aanbevolen. Bij voorkeur mantel in vinyl en geleiders
met PE-isolatie (polyethyleen).
2. Gebruik nooit losse draden, kabels met gevlochten paren of
coaxkabels.
1-3
English
Français
Deutsch
Español
Nederlands
Wiring distance
Distance de câblage
Verdrahtungsabstand
Distancia del cableado
Bedradingsafstand
2
2
JB-2MD
JB-DA JB-DV JB-DVF
JB-DA JB-DV JB-DVF
1-4
M
D
D
Ø 1,0 mm
100 m D M
18 AWG
330'
Ø 0,65 mm
50 m
22 AWG
165'
2
JB-2MD
JB-DA JB-DV JB-DVF
1
2
MOUNTING
MONTAGE
MONTAGE
MONTAJE
MONTAGE
2
PACKAGE CONTENTS
[1] JB-DA, JB-DV or JB-DVF
[2] Anchor bolt x 4
[3] Flush mount back box
[4] Special screwdriver
[5] Nameplate transparent x 2
[6] Packet of screws
[7] INSTALLATION MANUAL
2-1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
JB-DA
JB-DV
JB-DVF
