11
RQT8551
ITALIANO
Non dimenticare di seguire i passi nella sezione “Rilevamento automatico dei diffusori” (á pagina 14) dopo aver collegato all’unità un
nuovo diffusore o aver eseguito modifiche simili.
I diffusori progettati per la funzione bi-wire dispongono di terminali di collegamento separati per i segnali in alta frequenza e in bassa frequenza.
• La funzione bi-wire impedisce che i segnali in alta e bassa frequenza interferiscano tra loro. Offre una riproduzione con elevata qualità dell’audio.
• Quando si riproducono sorgenti contenenti audio analogico e segnali PCM a 2 canali, amplificatori diversi per alta frequenza e bassa
frequenza producono audio stereo bi-amp più chiari e di migliore qualità (á pagina 18)
• HF e LF indicano rispettivamente le alte frequenze e le basse frequenze.
• Verificare che i terminali HF dei diffusori siano collegati ai terminali Anteriore B dell’unità e che i terminali LF dei diffusori siano collegati ai terminali Anteriore A
dell’unità. Le impostazioni descritte nella sezione “Regolazione della differenza tra HF e LF” (á pagina 32) non sono disponibili se si invertono i collegamenti.
• Selezionare “YES” nella sezione “Impostazione di collegamenti bi-wire” (á pagina 31) durante il collegamento dell’unità a diffusori
progettati per la funzione bi-wire. I diffusori non producono suoni adeguati se questa impostazione non viene configurata.
(TV/STB)
OPTICAL1
Y P B P R Y Y P B P R P B P R
LF HF
DIGITAL IN
(DVD RECORDER) (DVD PLAYER) (CD)
OPTICAL2 COAXIAL1 COAXIAL2
OUT (DVD RECORDER) IN
S VIDEO
OUT
TV MONITOR
IN
DVD PLAYER
IN
DVD RECORDER
IN
TV/STB
OUT
VIDEO
TV MONITOR DVD PLAYER
IN IN
DVD RECORDER
IN
VCR
IN
TV/STB
L
R
IN
CD
CENTER
SUBWOOFER SURROUND FRONT
DVD/DVD 6CH IN
AUDIO
IN
DVD RECORDER
IN
VCR
IN
TV/STB
OUT
SUBWOOFER
L R
FRONT A FRONT B
L R
CENTER SURROUND
L R
SURROUND BACK
L R
TV MONITOR OUT DVD RECORDER IN
COMPONENT VIDEO
TV / STB IN
BI-WIRE
LOOP EXT LOOP EXT LOOP EXT
AM ANT FM ANT
LOOP ANT
GND
SPEAKERS
Collegare questo cavo dopo aver collegato tutti gli altri cavi.
• Il cavo di alimentazione CA in dotazione deve essere usato soltanto con questa unità. Non usarlo con altri componenti.
• Non usare un cavo di alimentazione CA di altri componenti con questa unità.
• Se l’unità rimane scollegata dalla presa di corrente per più di due settimane, tutte le impostazioni vengono riportate a quelle di fabbrica. In tal
caso, eseguire nuovamente le impostazioni.
Impedenza dei diffusori
Anteriore A:
6 a 16 Ω
Centrale: 6 a 16 Ω
Surround: 6 a 16 Ω
Surround posteriore: 6 a 16 Ω
Diffusori anteriori
(R) (L)
Diffusore
centrale
Diffusori surround
(R) (L) Diffusori
surround
posteriori
(R) (L)
Subwoofer
attivo
Cavo dei diffusori
Vista posteriore dell’unità
Utilizzare il terminale per il diffusore sinistro se si
collega un solo diffusore surround posteriore.
Cavo di
collegamento
monofonico
Alla presa di
corrente di rete
Cavo di
alimentazione
(in dotazione)
Inserimento del connettore
Anche se il connettore è perfettamente inserito, a seconda
del tipo di presa di corrente usata, la parte anteriore del
connettore potrebbe sporgere come mostrato
nell’illustrazione.
Non ci sono però problemi per l’uso dell’unità. Presa di corrente del
componente
Connettore
6 mm circa
Note

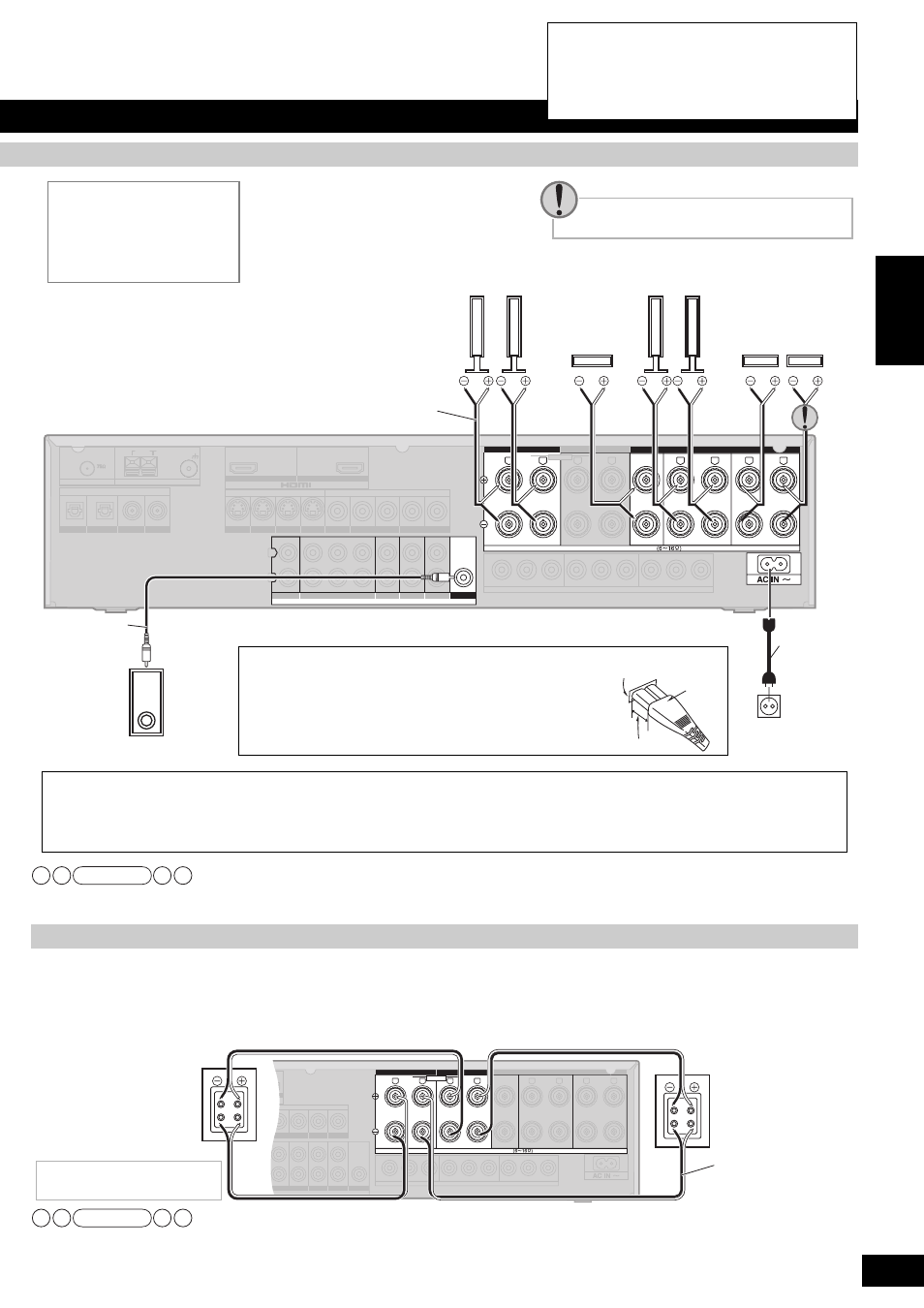

Collegamento dei diffusori progettati per la funzione bi-wire
Y P B P R Y Y P B P R P B P R
BI-WIRE LF HF
VIDEO
DVD PLAYER
IN IN
DVD RECORDER
IN
VCR
IN
TV/STB
FRONT
VD 6CH IN
AUDIO
IN
DVD RECORDER
IN
VCR
IN
TV/STB
OUT
SUBWOOFER
L R
FRONT A FRONT B
L R
CENTER SURROUND
L R
SURROUND BACK
L R
TV MONITOR OUT DVD RECORDER IN
COMPONENT VIDEO
TV / STB IN
SPEAKERS
HF
HF
LF
LF
Cavo dei diffusori
Impedenza dei diffusori
BI-WIRE:
6 a 16 Ω
Vista posteriore dell’unità
Diffusore
anteriore (L)
Vista posteriore Diffusore
anteriore (R)
Vista posteriore
Note
Col
legam
enti Ho
m
e
Theate
r
51
• Spegnere tutti i componenti prima di fare qualsiasi
collegamento.
• Componenti e cavi venduti separatamente, se non
diversamente specificato.
• Per collegare un componente, riferirsi alle
corrispondenti istruzioni per l’uso.
