5
RQT8551
ITALIANO
Collegamenti Home Theater
HDMI è l’acronimo di High-Definition Multimedia Interface, interfaccia
multimediale ad alta definizione.
• HDMI consente la trasmissione di segnali digitali audio e video mediante
un singolo cavo. I collegamenti HDMI permettono inoltre la trasmissione di
segnali di controllo (á
pagina 19).
• HDMI consente la trasmissione digitale di suoni multicanale nel formato DVD-Audio.
• La spia [HDMI] rimane accesa durante l’ascolto di suoni e la visione di immagini mediante collegamenti HDMI.
Cavo di collegamento (tutti i cavi sono venduti separatamente)
• Effettuare i collegamenti indicati in “Per l’ascolto di suoni analogici di
alta qualità utilizzando dischi DVD-Audio (collegamenti a 6 canali
analogici DVD)” (á pagina 8) ed eseguire la riproduzione analogica a
6 canali (á pagina 18) del DVD quando il registratore DVD o il lettore
DVD collegato non è in grado di effettuare l’uscita digitale di suoni
multicanale nel formato DVD-Video (sono compresi i componenti
HDMI ver. 1.0).
• È possibile utilizzare facilmente le funzioni Home Theater premendo
il tasto [ONE TOUCH PLAY] sul telecomando dell’unità quando l’unità
stessa è collegata mediante HDMI a un televisore TV (VIERA) o a un
registratore DVD (DIGA) Panasonic disponibile per operazioni di
HDAVI Control (á pagina 19).
• Il segnale audio trasmesso mediante HDMI ha la priorità se sono in
uso sia HDMI sia i terminali digitali (á pagine 6 e 7) per il
collegamento.

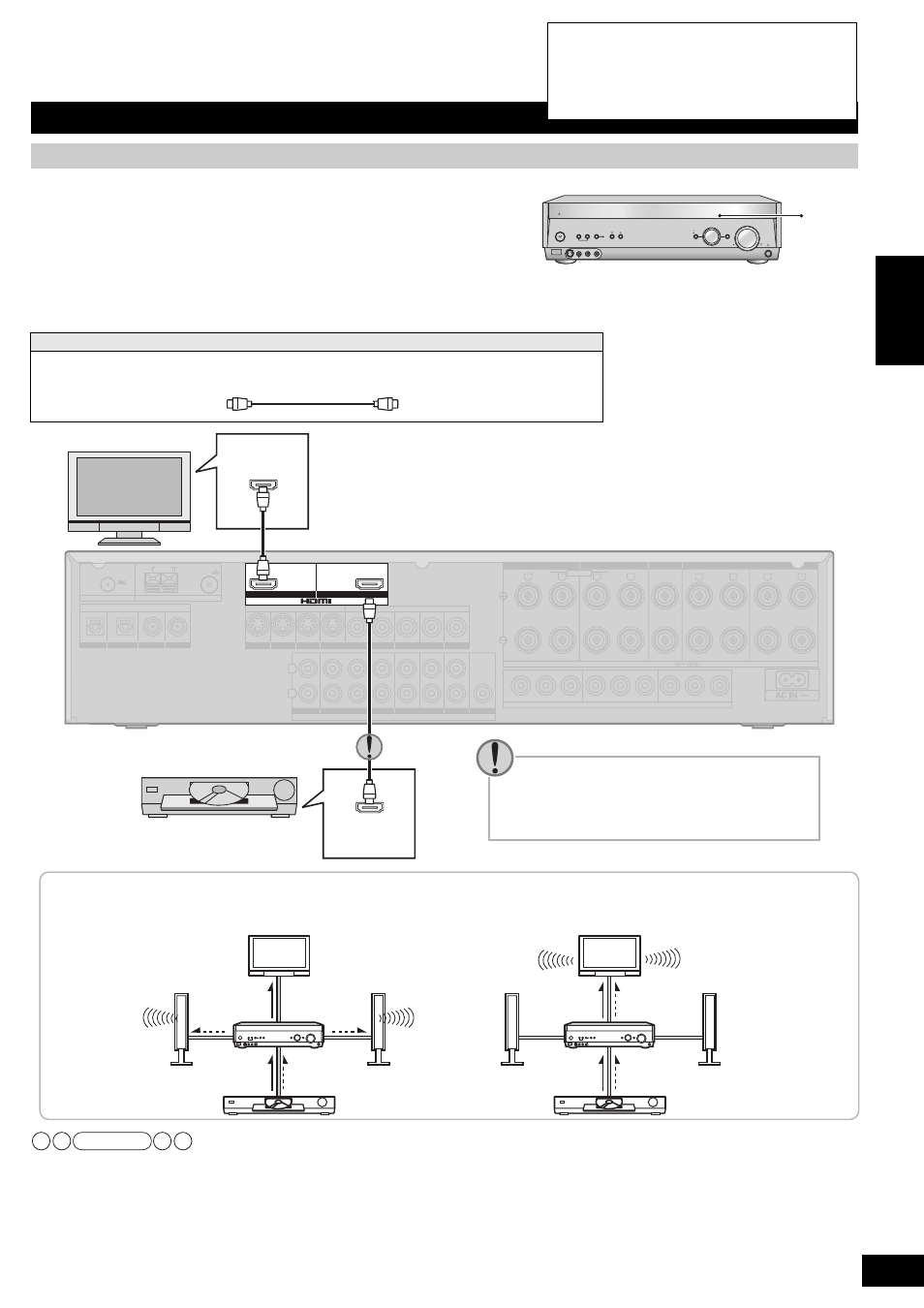

Collegamento dell’unità a un televisore, registratore DVD e lettore DVD
Collegamenti HDMI per l’ascolto di suoni di alta qualità e la visione agevole delle immagini
Cavo video e audio È consigliabile utilizzare un cavo lungo
al massimo 5 metri per i collegamenti
HDMI, al fine di stabilizzare le
operazioni e impedire il deterioramento
della qualità dell’immagine.
Cavo HDMI (Si consiglia di usare un cavo HDMI Panasonic.)
[Numero della parte consigliata: RP-CDHG15 (1.5 m), RP-CDHG30 (3.0 m), RP-CDHG50 (5.0 m) ecc.]
AUTO SPEAKER DETECTOR ADVANCED DUAL AMP BI-AMP
SPEAKERS A B
AUTO SPEAKER DETECTOR
MULTI CH SURROUND
AUX
S VIDEO IN VIDEO IN L AUDIO IN R
MENU SETUP
RETURN
INPUT SELECTOR
ENTER
VOLUME
HDMI
TUNE
[HDMI]
(TV/STB)
OPTICAL1
Y P B P R Y Y P B P R P B P R
BI-WIRE LF HF
DIGITAL IN
(DVD RECORDER) (DVD PLAYER) (CD)
OPTICAL2 COAXIAL1 COAXIAL2
OUT (DVD RECORDER) IN
S VIDEO
OUT
TV MONITOR
IN
DVD PLAYER
IN
DVD RECORDER
IN
TV/STB
OUT
VIDEO
TV MONITOR DVD PLAYER
IN IN
DVD RECORDER
IN
VCR
IN
TV/STB
L
R
IN
CD
CENTER
SUBWOOFER SURROUND FRONT
DVD/DVD 6CH IN
AUDIO
IN
DVD RECORDER
IN
VCR
IN
TV/STB
OUT
SUBWOOFER
L R
FRONT A FRONT B
L R
CENTER SURROUND
L R
SURROUND BACK
L R
TV MONITOR OUT DVD RECORDER IN
COMPONENT VIDEO
TV / STB IN
LOOP EXT LOOP EXT LOOP EXT
AM ANT FM ANT
LOOP ANT
GND
SPEAKERS
Televisore
Cambiare l’impostazione in “DVD” nella
sezione “Selezione dei componenti collegati
al terminale di ingresso HDMI” (á
pagina 33)
quando si collega l’unità a un lettore DVD.
TV HDMI
(AV IN)
DVD HDMI
(AV OUT)
Vista posteriore dell’unità
Registratore DVD o
lettore DVD
• Effettuare i collegamenti
aggiuntivi indicati a pagina 9 per
ascoltare suoni TV su più canali.
Se l’unità è
accesa Se l’unità è
spenta
Video
Audio Audio
Flusso dei segnali audio e video durante i collegamenti HDMI
I segnali audio e video si spostano dal registratore DVD o lettore DVD al televisore per mezzo di questa unità, anche se
quest’ultima è spenta (
funzione standby through).
Televisore
Unità principale
Registratore DVD o lettore DVD
Televisore
Unità principale
Registratore DVD o lettore DVD
Audio Video Audio Video
Audio Video
Diffusori Diffusori
Note
Col
legam
enti Ho
m
e
Theate
r
45
• Spegnere tutti i componenti prima di fare qualsiasi
collegamento.
• Componenti venduti separatamente se non
diversamente specificato.
• Per collegare un componente, riferirsi alle
corrispondenti istruzioni per l’uso.
