Innan skärmen monteras på väggfästet.
● Stycket “3. Förbereda plasmaskärmen.” i bruksanvisningen för montering (sidan 41) har ersatts med innehållet här.
3. Förbereda plasmaskärmen.
 Sexkantsskruv med rundat huvud
 Fjäderbricka
 Stativfäste (medföljer skärmen)
 Sexkantnyckel (medföljer skärmen)
 Platta

Stativfäste (medföljer väggfästet)

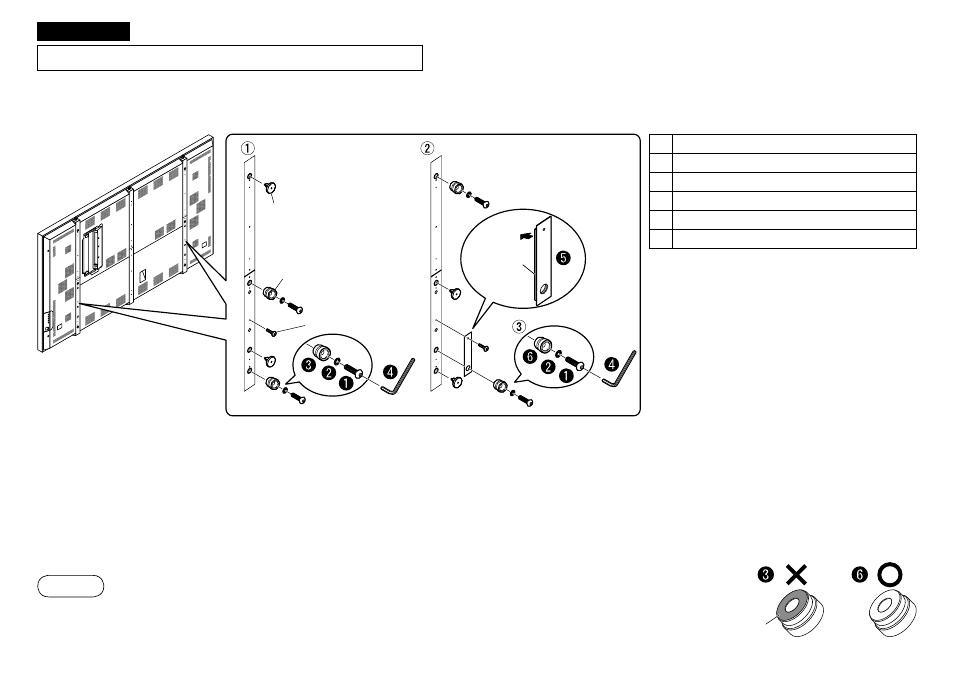

 På skärmens baksida tar du bort ögleskruvarna (x4) på högra och vänstra sidan, stativfästena (x4) på högra och vänstra sidan samt M5-skruvarna
(x2) enligt figuren.
 Sätt fast de borttagna ögleskruvarna (x4) och stativfästena (x2) enligt figuren. (Sätt inte fast de nedre stativfästena (x6) på vänstra och högra sidan.)
Sätt dessutom fast plattorna  enligt figuren med M5-skruvarna.
 Sätt fast de stativfästen  som medföljde väggfästet (x2) på vänstra och högra sidan.
(Använd inte de borttagna stativfästena  nertill.)
● Fästena  och  har samma form. Använd alltid fästet  utan genomföring. (Se figuren
till höger)
● Dra åt M5-skruvarna med ett moment på ca 2 N·m och dra åt sexkantskruvarna med ett
moment på ca 65 N·m.
Anm.
Svenska
TQZJ085
Ögleskruv
Stativfäste
M5-skruv
Genomföring
Packning
