TQZJ087
Перед встановленням плазмового дисплея на настінний кронштейн.
● Вміст розділу "3. Підготуйте плазмовий дисплей" в інструкції з монтажу (стор. 56) замінено на вміст, наведений тут.

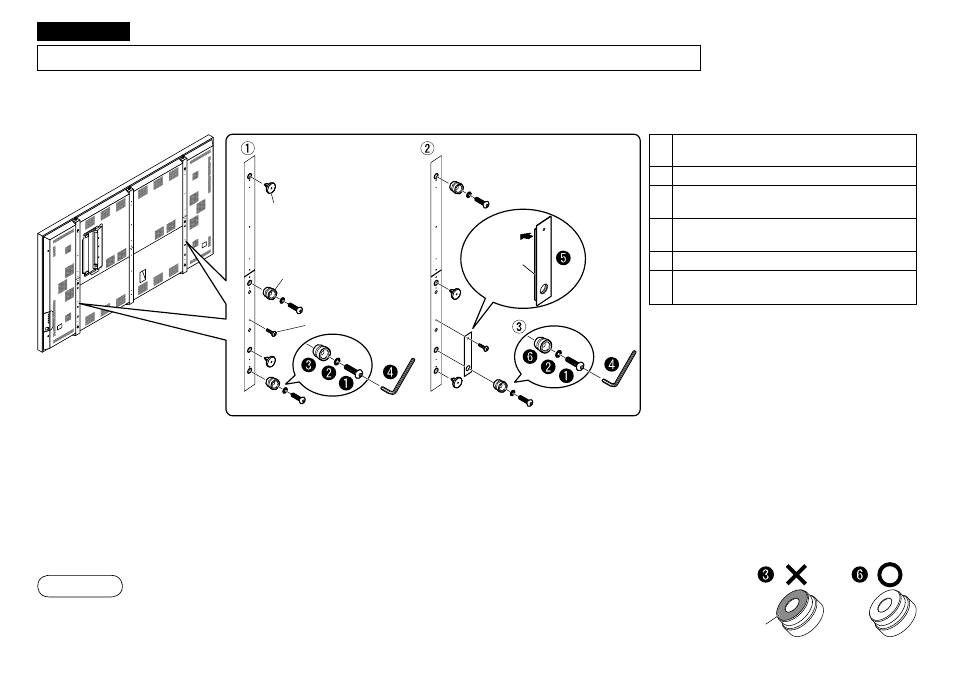

3. Підготуйте плазмовий дисплей.
 Шестигранний болт із заглибленням
під ключ
 Пружинна шайба
 Гачок стійки (входить до комплекту
плазмового дисплея)
 Шестигранний ключ (входить до
комплекту плазмового дисплея)
 Пластина

Гачок стійки (постачається разом із
настінним кронштейном)
 На задній панелі плазмового дисплея вийміть заглушки отворів для болтів із вушком (x4) ліворуч і праворуч, гачки стійки (x4) ліворуч і
праворуч, а також гвинти M5 (x2) у місцях, показаних на схемі.
 Закріпіть вийняті заглушки отворів для болтів із вушком (x4) і гачки стійки (x2) у місцях, показаних на схемі. (Не закріплюйте нижні гачки
стійки (x6) ліворуч і праворуч.)
Також за допомогою гвинтів M5 закріпіть пластини , як показано на схемі.
 Закріпіть гачки стійки , що постачаються з настінними кронштейнами (x2), ліворуч і праворуч.
(Не використовуйте зняті гачки стійки  знизу.)
● Деталі  і  мають однакову форму. Деталь  завжди використовуйте без
прокладки. (Див. схему праворуч)
● Для затягування гвинтів M5 використовуйте момент затягування близько 2 нм, а для
затягування шестигранного болта із заглибленням під ключ – близько 65 нм.
Примітка
Українська
Заглушка отвору для
болта з вушком
Гачок стійки
Гвинт M5
Прокладка
Ущільнювач
