Перед установкой дисплея на кронштейн для крепления на стену.
● Содержание пункта “3. Подготовьте плазменный дисплей.” в инструкции по эксплуатации для приложения (стр. 51) заменено приведенным
здесь содержанием.
3. Подготовьте плазменный дисплей.
 Болт с шестигранной головкой
 Пружинная шайба
 Фиксатор для подставки (поставляется
с плазменным дисплеем)
 Торцовый ключ (поставляется с
плазменным дисплеем)
 Планка

Фиксатор для подставки
(поставляется с кронштейном для
крепления на стену)

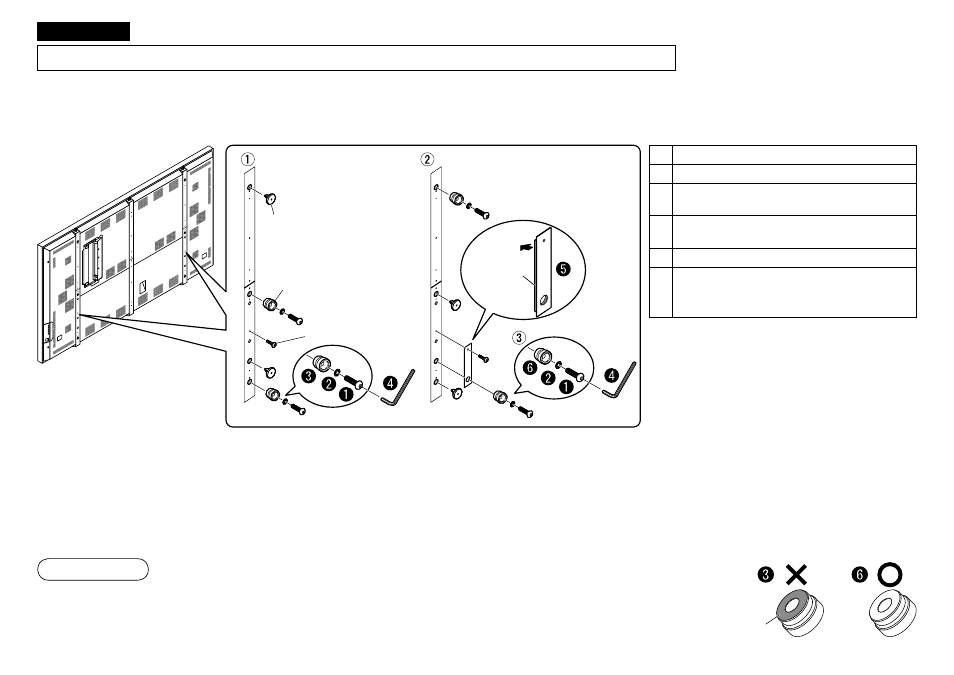

 На задней панели плазменного дисплея удалите колпачки для болтов с ушком (x4) слева и справа, фиксаторы для подставки (x4) слева и
справа и винты M5 (x2) в местах, указанных на схеме.
 Прикрепите снятые колпачки для болтов с ушком (x4) и снятые фиксаторы для подставки (x2) в места, указанные на схеме. (Не
прикрепляйте нижние фиксаторы для подставки (x6) слева и справа.)
Также прикрепите планки , как показано на схеме, с помощью винтов M5.
 Прикрепите фиксаторы для подставки , поставляемые с кронштейном для крепления на стену (x2), слева и справа.
(Не используйте снятые фиксаторы для подставки  с нижней стороны.)
● Детали  и  имеют одинаковую форму. Всегда используйте деталь , к
которой не прикреплено защитное покрытие. (См. схему справа)
● Используйте крутящий момент приблизительно 2 Н·м для завинчивания винтов M5
и крутящий момент приблизительно 65 Н·м для завинчивания болта с шестигранной
головкой.
Примечание
Русский
TQZJ086
Колпачок для
болта с ушком
Фиксатор для
подставки
Винт M5
Защитное
покрытие
Прокладка
