TQZJ083
vor der Montage des Displays an der Wandhalterung.
● Der Inhalt des Abschnitts „3. Bereiten Sie das Plasmadisplay vor.“ in der Installationsanleitung für Befestigung (Seite 16) ist durch den vorliegenden
Inhalt zu ersetzen.

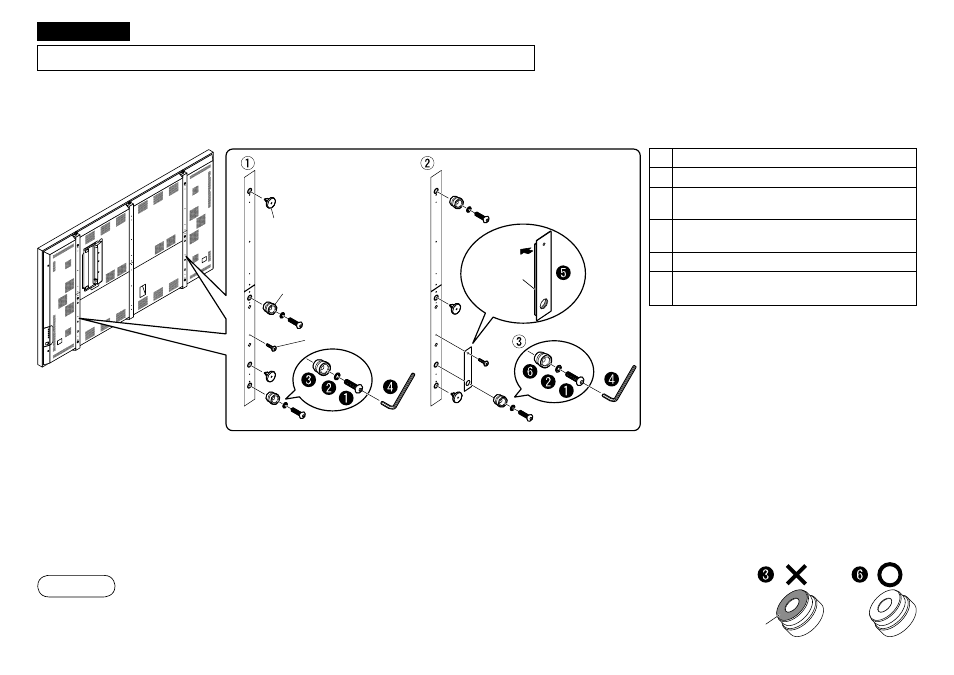

3. Bereiten Sie das Plasmadisplay.
 Innensechskant-Rundkopfschraube
 Federscheibe
 Ständerhaken
(im Lieferumfang des Plasmadisplays)
 Inbusschlüssel
(im Lieferumfang des Plasmadisplays)
 Platte

Ständerhaken
(im Lieferumfang der Wandhalterung)
 Entfernen Sie die 4 Augenschraubenkappen links und rechts an der Rückwand des Plasmadisplays und die 2 M5-Schrauben an den in der
Abbildung gezeigten Stellen.
 Befestigen Sie die entfernten 4 Augenschraubenkappe und 2 Ständerhaken an den in der Abbildung gezeigten Stellen. (Die 6 unteren Ständerhaken
sind nicht an der linken und rechten Seite zu befestigen)
Befestigen Sie außerdem die Platten  wie in der Abbildung gezeigt mit den M5-Schrauben.
 Befestigen Sie die 2 Ständerhaken  im Lieferumfang der Wandhalterung auf der linken und rechten Seite.
(Verwenden Sie die entfernten Ständerhaken  nicht an der unteren Seite.)
● Teil  und  besitzen die gleiche Form. Verwenden Sie Teil  stets ohne die Abdichtung
(siehe die Abbildung rechts).
● Verwenden Sie ein Anzugsmoment von 2 N·m zum Anziehen der M5-Schrauben und ein
Anzugsmoment von ca. 65 N·m zum Anziehen der Innensechskant-Rundkopfschraube.
Hinweis
Deutsch
Augenschraubenkappe
Ständerhaken
M5-Schraube
Abdichtung
Dichtung
