TQZJ085
Antes de instalar la pantalla en el soporte para colgar en pared.
● El contenido de “3. Prepare la pantalla de plasma.” en el manual de instrucciones para el acoplamiento (página 36) ha sido sustituido por el contenido indicado aquí.

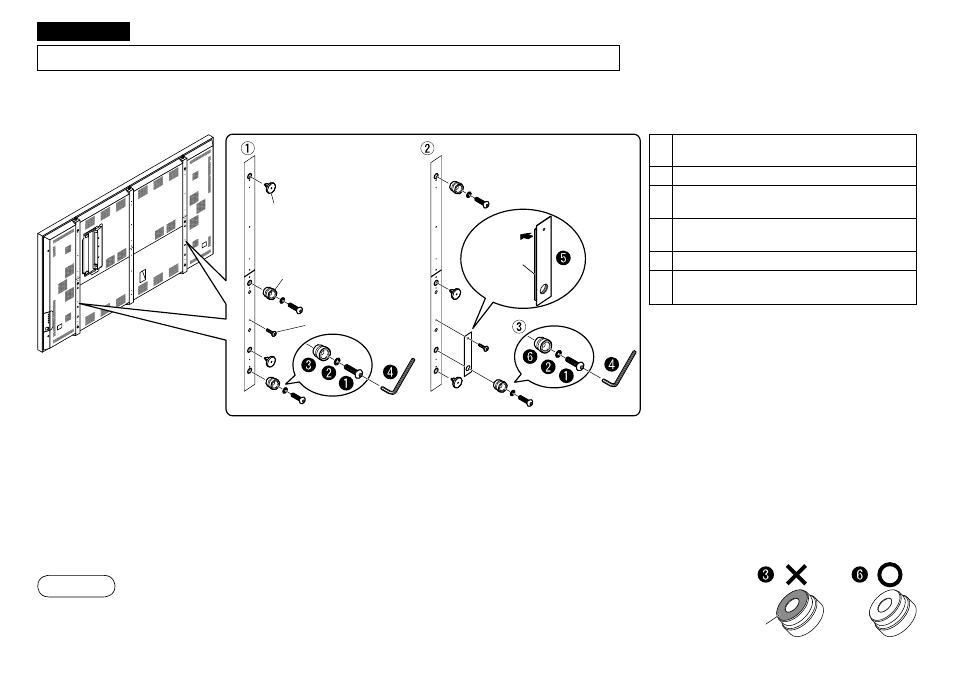

3. Prepare la unidad de la pantalla de plasma.
Perno de cabeza semiesférica hueca
hexagonal
Arandela de resorte
Gancho de soporte
(provista con la pantalla de plasma)
Llave Allen
(provista con la pantalla de plasma)
Placa
Gancho de soporte (suministrado con el
soporte para colgar de pared)
En el panel trasero de la pantalla de plasma, quite las tapas de los pernos de anilla (x4) en la derecha y en la izquierda, los ganchos de soporte (x4)
en la derecha y en la izquierda, y los tornillos M5 (x2) de las ubicaciones mostradas en el diagrama.
Coloque las tapas de los pernos de anilla retiradas (x4) y los ganchos de soporte retirados (x2) en las ubicaciones mostradas en el diagrama. (No
coloque los ganchos de soporte inferiores (x6) en la derecha ni en la izquierda.)
Además, coloque las placas como se muestra en el diagrama utilizando los tornillos M5.
Coloque los ganchos de soporte suministrados con el soporte para colgar de pared (x2) en la derecha y en la izquierda.
(No utilice los ganchos de soporte retirados en el lado inferior.)
● Las piezas y tienen la misma forma. Utilice siempre la pieza sin el sello puesto.
(Vea el diagrama de la derecha.)
● Utilice un par de torsión de unos 2 N·m para apretar los tornillos M5, y un par de torsión
aproximado de 65 N·m para apretar el perno de cabeza semiesférica hueca hexagonal.
Nota
Español
Tapa de perno de anilla
Gancho de soporte
Tornillo M5
Sello
Junta
