Inden skærmen installeres på vægophænget.
● Indholdet af “3. Klargør plasmaskærmen” i brugsvejledningen for montering (side 46) er erstattet med det her givne indhold.
3. Klargør plasmaskærmen.
 Skrue med indvendig sekskant
 Fjederskive
 Stativkrog
(følger med plasmaskærmen)
 Unbraconøgle
(følger med plasmaskærmen)
 Plade

Stativkrog (følger med vægophænget)

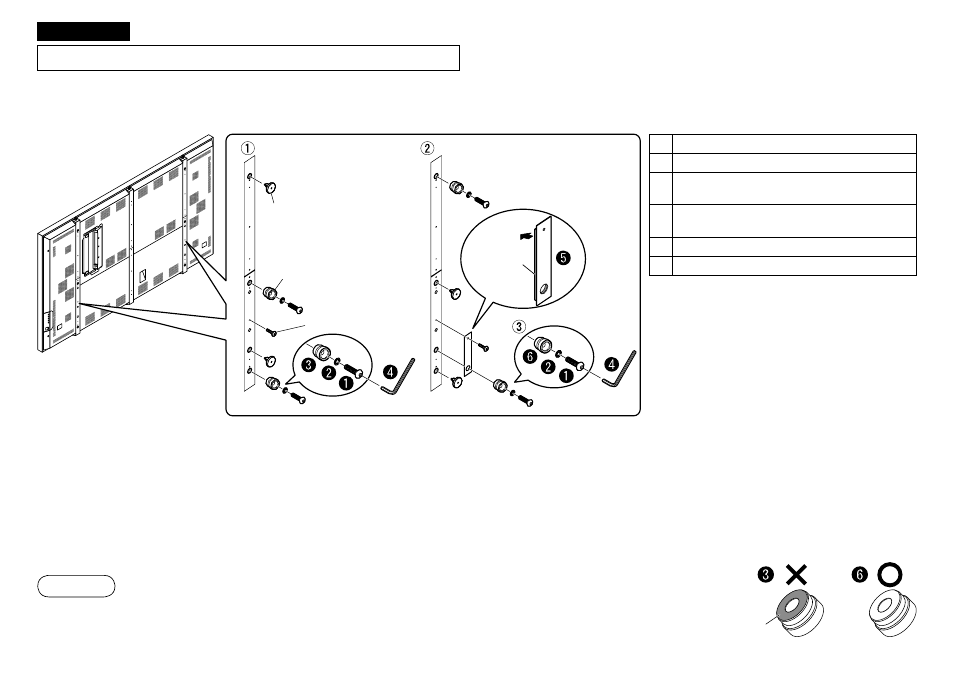

 Fjern på bagsiden af plasmaskærmen øjebolthætterne (x4) i venstre og højre side, stativkrogene (x4) i venstre og højre side og M5-skruerne (x2) på
de i diagrammet viste steder.
 Monter de aftagne øjebolthætter (x4) og de aftagne stativkroge (x2) på de steder, som er vist i diagrammet. (Monter ikke de nederste stativkroge (x6)
i venstre og højre side).
Monter desuden pladerne  som vist i diagrammet ved hjælp af M5-skruerne.
 Monter stativkrogene , som følger med vægophænget (x2) i venstre og højre side.
(Anvend ikke de aftagne stativkroge  på den nederste side).
● Del  og  har den samme form. Anvend altid del  uden påsat segl. (Se diagrammet til
højre).
● Anvend et tilspændingsmoment på omkring 2 N·m til at stramme M5-skruerne og et moment på
omkring 65 N·m til at stramme skruen med indvendig sekskant.
Bemærk
Dansk
Øjebolthætte
Stativkrog
M5-skrue
Segl
Pakning
