Avant d’assembler l’écran avec l’applique de fixation au mur
● Les indications données au sujet de la fixation dans “3. Préparation de l’écran plasma.” du mode d’emploi (page 31) ont été remplacées par celles-ci.

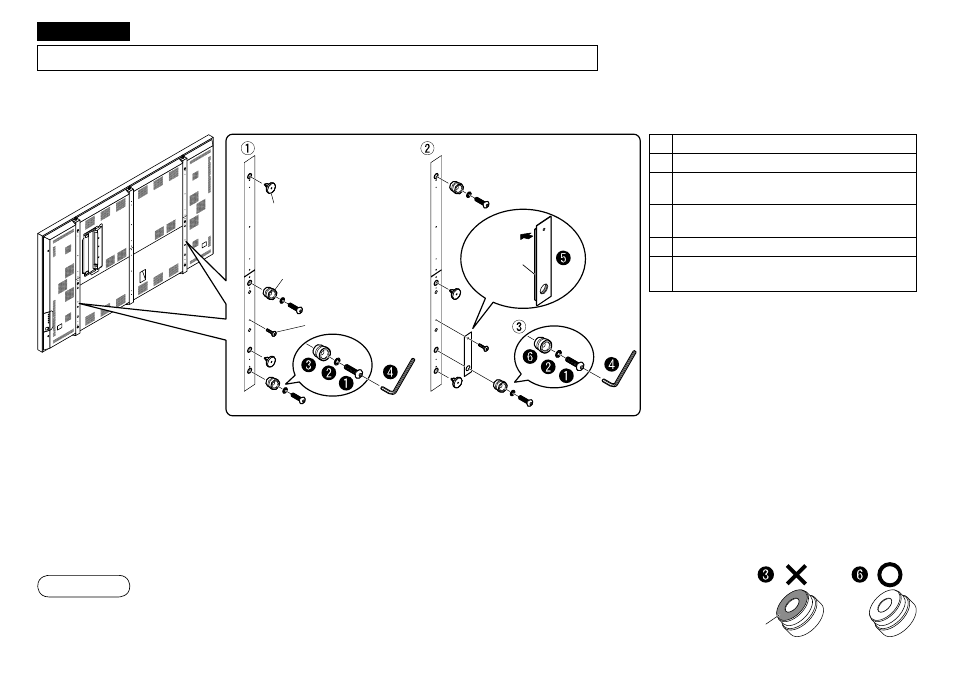

3. Préparez l’écran plasma.
 Vis d’assemblage à six pans creux
 Rondelle à ressort
 Crampon du socle
(fournie avec l’écran plasma)
 Clé hexagonale
(fournie avec l’écran plasma)
 Plaque

Crampon du socle (fourni avec l’applique
de fixation au mur)
 Sur le panneau arrière de l’écran plasma, déposez les capuchons de boulon à œil (x4) à gauche et à droite, les crampons du socle (x4) à gauche et
à droite, ainsi que les vis M5 (x2) aux emplacements indiqués sur le schéma.
 Fixez les capuchons de boulon à œil déposés (x4) et les crampons du socle déposés (x2) aux emplacements indiqués sur le schéma. (Ne fixez pas
les crampons du socle inférieurs (x6) à gauche et à droite).
Par ailleurs, fixez les plaques  conformément au schéma au moyen des vis M5.
 Fixez les crampons du socle  fournis avec l’applique de fixation au mur (x2) à gauche et à droite.
(N’utilisez pas les crampons du socle déposés  sur la partie inférieure.)
● Les pièces  et  ont la même forme. Utilisez toujours la pièce  sans le joint. (Voir le
schéma de droite)
● Utilisez un couple de serrage d’environ 2 N·m pour serer les vis M5 et d’environ 65 N·m pour
serrer la vis d’assemblage à six pans creux.
Remarque
Français
TQZJ084
Capuchon pour boulon
à œil
Crampon du socle
Vis M5
Joint
Joint
