壁掛け金具にディスプレイ本体をお取り付けいただく前に
● 取り付け工事説明書（6 ページ）の「３. ディスプレイの準備」は、この内容に変更となります。

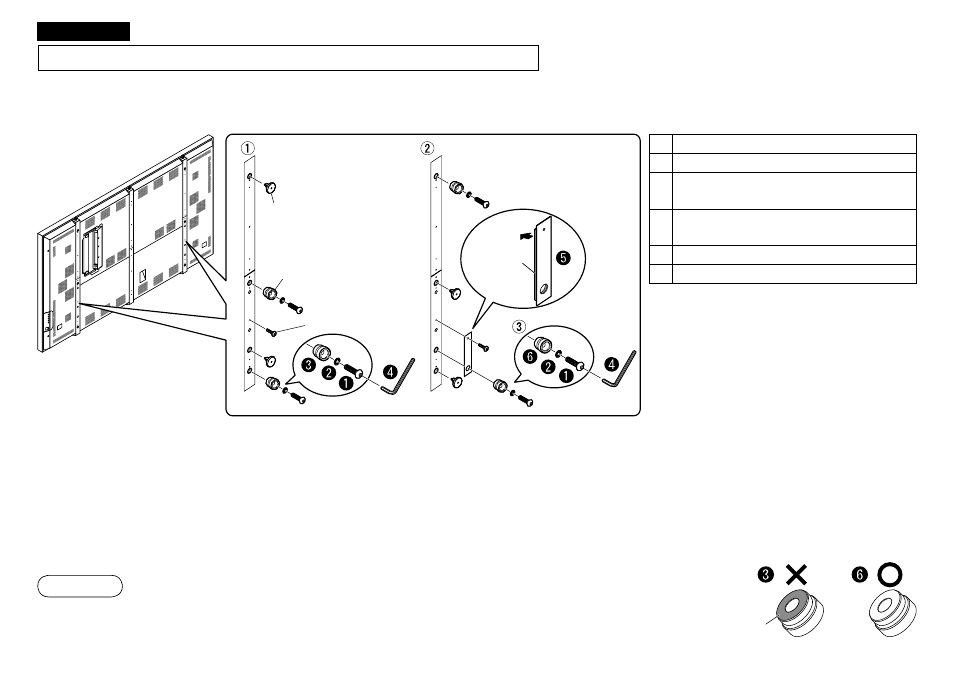

3. プラズマディスプレイ本体側の準備
 六角穴付きボタンボルト
 スプリングワッシャ
 スタンドフック
（プラズマディスプレイ本体に付属）
 六角レンチ
（プラズマディスプレイ本体に付属）
 プレート
 スタンドフック（壁掛け金具に同梱）
① プラズマディスプレイ本体背面のアイボルトキャップ（左右４か所）とスタンドフック（左右４か所）、図の位置のＭ５ねじ（左右２か所）を取り
外します。
② 取り外したアイボルトキャップ（４個）と取り外したスタンドフック（２個）を図の位置に取り付けます（左右 6 か所）。（下側のスタンドフック
は取り付けません。）
また、プレートを図のようにＭ５ねじを使って取り付けます。
③ 壁掛け金具に同梱しているスタンドフックを図のように取り付けます（左右２か所）。
（取り外したスタンドフックは、下側には使用しないでください。）
● 部品とは形状が同じです。必ずシールを貼っていないを使用してください。（右図参照）
● 締め付けトルクの目安は、M5 ねじがおよそ 2 N･m 、六角穴付きボタンボルトがおよそ
65 N･m です。
お知らせ
TQZJ082
アイボルトキャップ
スタンドフック
M5 ねじ
日本語
シール
ガスケット
