7 IT
Collegamento dei componenti

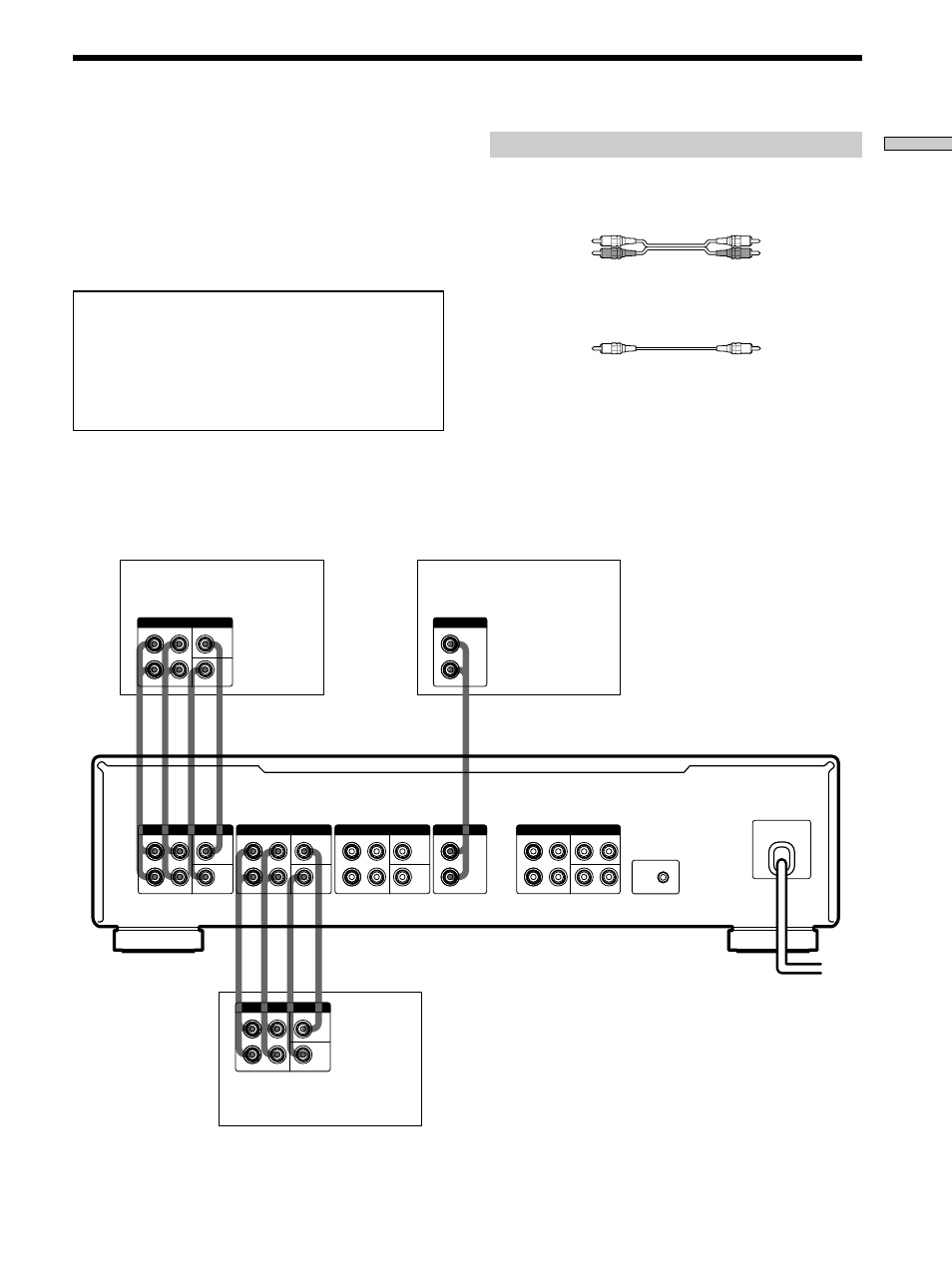

Altri collegamenti audio
Se il lettore DVD è dotato di prese 5.1ch OUTPUT, è
possibile collegarle direttamente alle prese INPUT 1 o
INPUT 2 di questo apparecchio per ascoltare il suono del
decodificatore multicanale del lettore DVD. Oppure le
prese INPUT 1 e 2 possono essere usate per collegare un
altro decodificatore multicanale. Si possono anche
collegare le prese di uscita di preamplificazione di un
altro sistema stereo alle prese BYPASS 2ch.
Per evitare danni ai diffusori, non collegare componenti
il cui volume non può essere controllato alle prese
BYPASS 5.1ch o BYPASS 2ch.
I segnali audio in ingresso alle prese BYPASS 5.1ch o
BYPASS 2ch non passano dal comando MASTER
VOLUME. Essi sono emessi allo stesso livello con cui
sono stati immessi.
Cavi necessari
Cavi audio (3 cavi sono in dotazione)
Quando si collega un cavo, assicurarsi di far corrispondere le
spine colorate alle prese appropriate sui componenti.
Cavi audio monoaurali (non in dotazione)
Per le prese INPUT 1 / INPUT 2 CENTER e WOOFER.
Nero Nero
z Quando si eseguono i collegamenti del woofer e del canale
centrale
Si può usare una coppia di spine (p.es. quelle rosse) del cavo
audio (non in dotazione) per collegare le prese CENTER e l’altra
coppia (p.es. quelle bianche) per collegare le prese WOOFER.
Bianca (L) Bianca (L)
Rossa (R) Rossa (R)
з
з з з з
з з з з
PRE OUT
WOOFER
FRONT REAR CENTER
L
R
INPUT 1
WOOFER
FRONT REAR CENTER
L
R
INPUT 2
WOOFER
FRONT REAR CENTER
L
R
BYPASS 5.1ch
WOOFER
FRONT REAR CENTER
L
R
BYPASS 2ch
L
R
5.1ch OUTPUT
WOOFER
FRONT REAR CENTER
L
R
5.1ch OUTPUT
WOOFER
FRONT REAR CENTER
L
R
PRE OUT
L
R
CTRL A1
TO POWER AMP
Decodificatore multicanale
Lettore DVD Preamplificatore stereo
TA-P9000ES
