6 ES
Conexión de los componentes

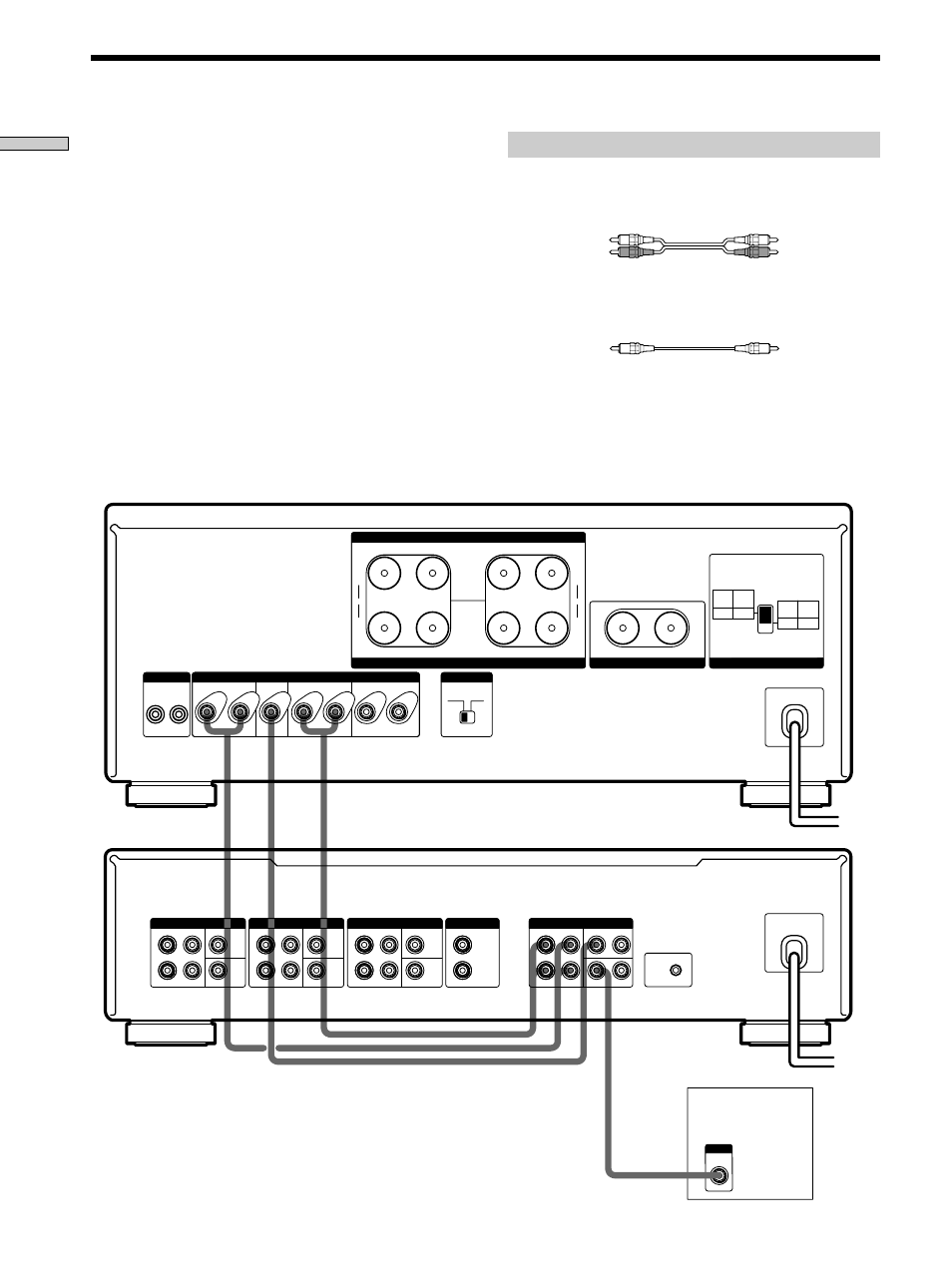

Conexiones del amplificador de potencia
Conecte las tomas de entrada para los altavoces traseros,
central, y delanteros de su amplificador de potencia de
cinco canales (TA-N9000ES, etc. Sony) a las tomas PRE
OUT del preamplificador. Copn respecto a los detalles,
consulte el manual de instrucciones suministrado con su
amplificador de potencia.
Conecte un altavoz de subgraves activo a cada una de las
tomas PRE OUT WOOFER. La misma señal saldrá a
través de las tomas PRE OUT WOOFER.
Cables requeridos
Cables de audio (3 cables suministrados)
Cuando conecte un cable, cerciórese de hacer coincidir las clavijas
codificadas en color con las tomas apropiadas del componente.
Cables de audio monoaurales (no suministrados)
Para las tomas PRE OUT CENTER y PRE OUT WOOFER.
Negra Negra
z Para realizar conexiones al altavoz de graves y al canal central
Usted podrá utilizar uno de los juegos de clavijas (p, ej. el rojo)
del cable de audio (no suministrado) para conectar las tomas
CENTER, y el otro juego (p. ej. el blanco) para conectar las toma
WOOFER.
Blanca (L) Blanca (L)
Roja (R) Roja (R)
Altavoz de graves
activo
TA-N9000ES, etc.
TA-P9000ES
INPUT
AUDIO
IN
FRONT SPEAKERS
INPUT S-LINK OPERATION
REAR SPEAKERS CENTER SPEAKER SPEAKER IMPEDANCE
+ –
R
+ –
R
– +
L
– + – +
L
R L R L R L
CTRL A1
Make sure to power off
when switching
NORMAL BTL
REAR CENTER FRONT EXTRA 2CH
NORMAL
USE
4 Ω MIN
BTL
USE
8 Ω MIN
NORMAL
USE
8 Ω MIN
BTL
USE
16 Ω MIN
( + )
( – )
BTL
( + )
( – )
BTL
PRE OUT
WOOFER
FRONT REAR CENTER
L
R
INPUT 1
WOOFER
FRONT REAR CENTER
L
R
INPUT 2
WOOFER
FRONT REAR CENTER
L
R
BYPASS 5.1ch
WOOFER
FRONT REAR CENTER
L
R
BYPASS 2ch
L
R
CTRL A1
TO POWER AMP
