Anschluß der Geräte

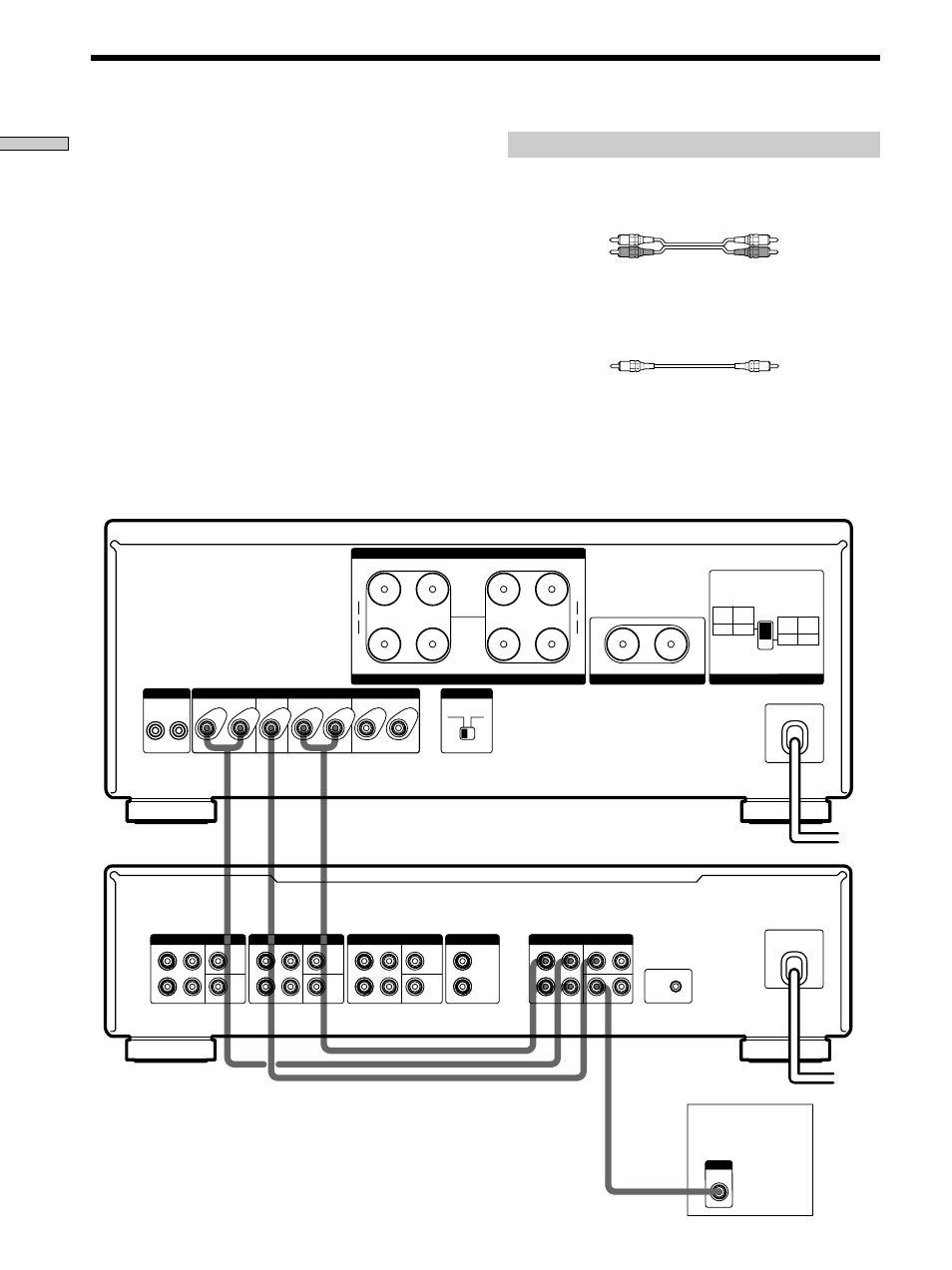

Anschluß des Endverstärkers
Verbinden Sie die Rück-, Center- und Front-
Eingangsbuchsen (REAR, CENTER und FRONT) Ihres
Fünf-Kanal-Endverstärkers (Sony TA-N9000ES usw.) mit
den PRE OUT-Buchsen des Vorverstärkers. Einzelheiten
entnehmen Sie bitte der Anleitung Ihres Endverstärkers.
An eine der PRE OUT WOOFER-Buchsen des
Vorverstärkers können Sie einen Aktiv-Woofer
anschließen. Beide Buchsen liefern dasselbe Signal. Sie
können den Aktiv-Woofer also an einer beliebigen Buchse
anschließen.
Erforderliche Kabel
Audiokabel (3 Kabel mitgeliefert)
Beachten Sie beim Anschließen der Kabel die Farben der Stecker
und Buchsen.
Mono-Audiokabel (nicht mitgeliefert)
Für die PRE OUT CENTER- und PRE OUT WOOFER-Buchsen
wird ein im Fachhandel erhältliches Mono-Audiokabel benötigt.
Schwarz Schwarz
Weiß (L) Weiß (L)
Rot (R) Rot (R)
Aktiv-Woofer
TA-N9000ES usw.
TA-P9000ES
INPUT
AUDIO
IN
FRONT SPEAKERS
INPUT S-LINK OPERATION
REAR SPEAKERS CENTER SPEAKER SPEAKER IMPEDANCE
+ –
R
+ –
R
– +
L
– + – +
L
R L R L R L
CTRL A1
Make sure to power off
when switching
NORMAL BTL
REAR CENTER FRONT EXTRA 2CH
NORMAL
USE
4 Ω MIN
BTL
USE
8 Ω MIN
NORMAL
USE
8 Ω MIN
BTL
USE
16 Ω MIN
( + )
( – )
BTL
( + )
( – )
BTL
PRE OUT
WOOFER
FRONT REAR CENTER
L
R
INPUT 1
WOOFER
FRONT REAR CENTER
L
R
INPUT 2
WOOFER
FRONT REAR CENTER
L
R
BYPASS 5.1ch
WOOFER
FRONT REAR CENTER
L
R
BYPASS 2ch
L
R
CTRL A1
TO POWER AMP
z Anschluß des Woofer- und Centerkanals
Statt zwei Mono-Audiokabel können Sie auch ein Stereo-
Audiokabel (nicht mitgeliefert) verwenden. Schließen Sie die eine
Leitung des Kabels (z.B. die mit den roten Steckern) an die
CENTER-Buchsen und die andere Leitung (z.B. die mit den
weißen Steckern) an die WOOFER-Buchsen an.
