Collegamento dei componenti

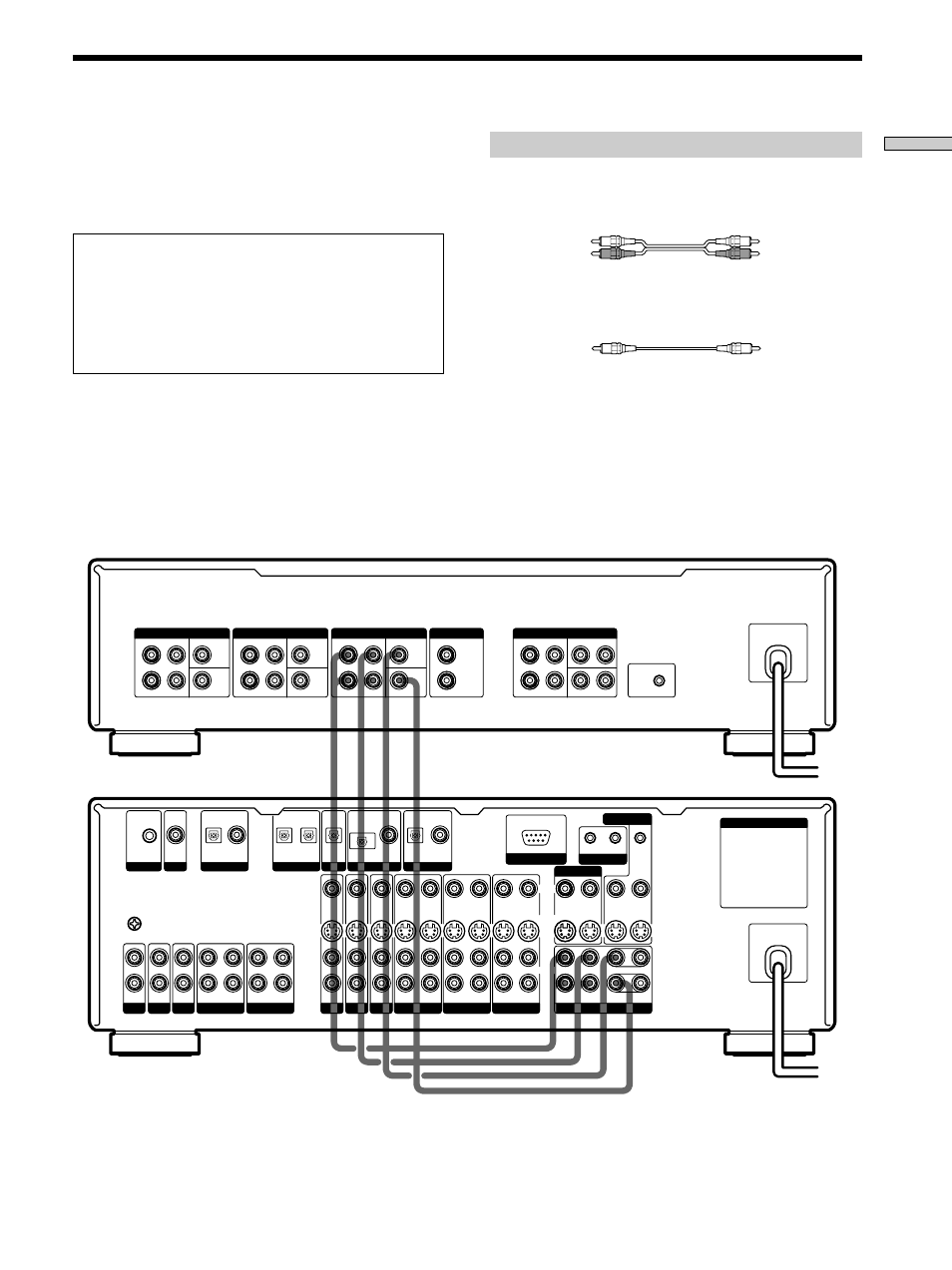

Collegamento all’amplificatore di controllo
Collegare le prese di uscita preamplificazione per
anteriori, posteriori, centrale e woofer dell’amplificatore
di controllo (Sony TA-E9000ES, ecc.) alle prese di ingresso
BYPASS 5.1ch del preamplificatore. Per dettagli, vedere le
istruzioni per l’uso allegate all’amplificatore di controllo.
Per evitare danni ai diffusori, non collegare componenti
il cui volume non può essere controllato alle prese
BYPASS 5.1ch o BYPASS 2ch.
I segnali audio in ingresso alle prese BYPASS 5.1ch o
BYPASS 2ch non passano dal comando MASTER
VOLUME. Essi sono emessi allo stesso livello con cui
sono stati immessi.
Cavi necessari
Cavi audio (non in dotazione)
Quando si collega un cavo, assicurarsi di far corrispondere le
spine colorate alle prese appropriate sui componenti.
Cavi audio monoaurali (non in dotazione)
Per le prese BYPASS 5.1ch CENTER e BYPASS 5.1ch WOOFER.
Nero Nero
z Quando si eseguono i collegamenti del woofer e del canale
centrale
Si può usare una coppia di spine (p.es. quelle rosse) del cavo
audio (non in dotazione) per collegare le prese CENTER e l’altra
coppia (p.es. quelle bianche) per collegare le prese WOOFER.
Bianca (L) Bianca (L)
Rossa (R) Rossa (R)
TA-P9000ES
TA-E9000ES, ecc.
AC OUTLET
