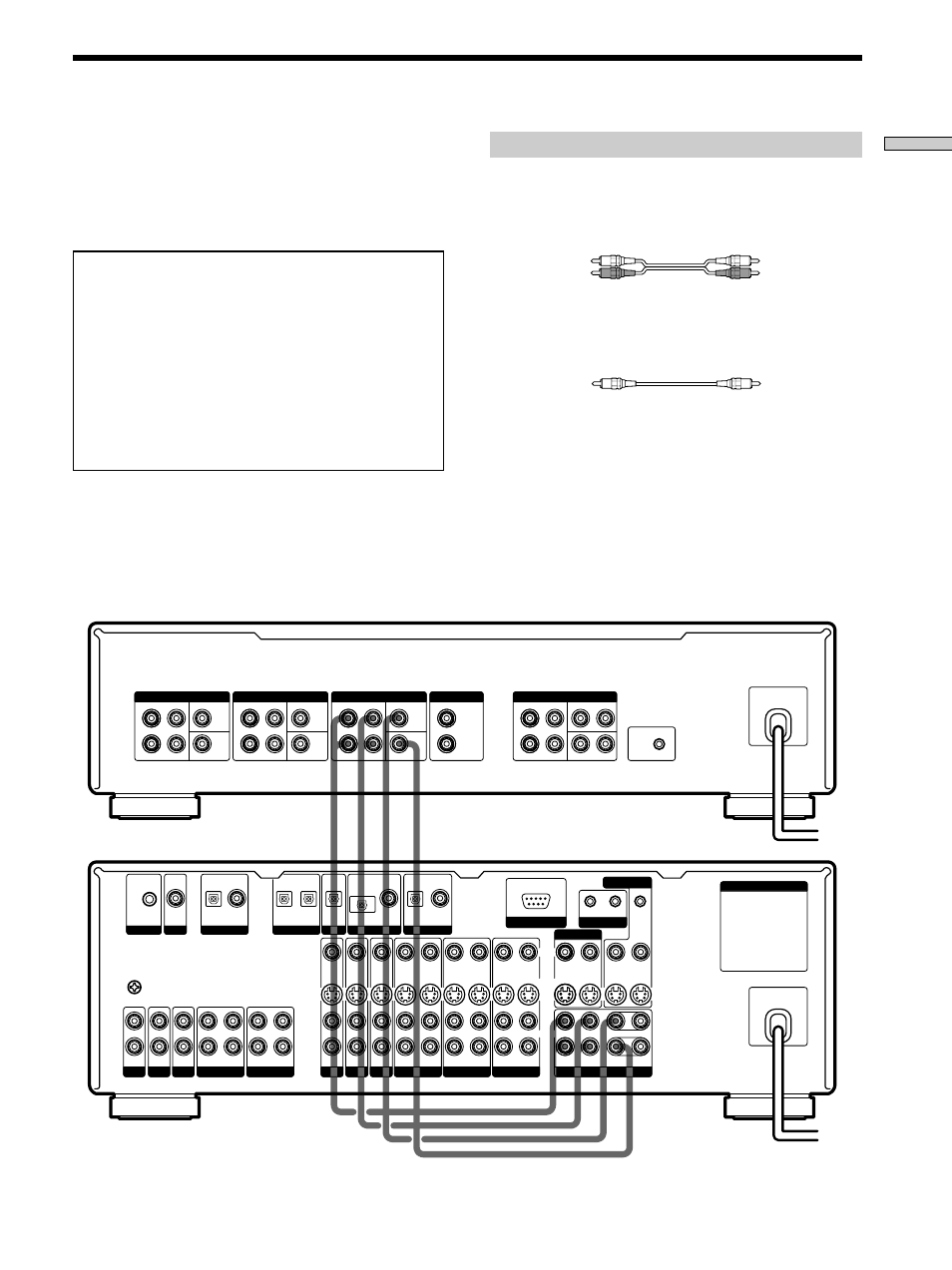

Aansluiten van de apparatuur
Aansluiten van de regel-voorversterker
De voorversterker-uitgangen van uw regelversterker
(Sony TA-E9000ES e.d.), voor de voor-, achter- en
middenkanalen en het lagetonen-kanaal, kunt u
aansluiten op de BYPASS 5.1ch ingangsaansluitingen van
deze voorversterker. Zie voor nadere bijzonderheden de
gebruiksaanwijzing van uw regelversterker.
Om beschadiging van uw luidsprekers te vermijden,
mag u geen componenten waarvan de geluidssterkte
niet regelbaar is, aansluiten op de BYPASS 5.1ch en
BYPASS 2ch ingangsaansluitingen van deze
voorversterker.
Geluidssignalen die binnenkomen via de BYPASS 5.1ch
en BYPASS 2ch ingangsaansluitingen zijn niet bij te
regelen met de MASTER VOLUME regelaar van deze
voorversterker. Dergelijke signalen worden
weergegeven met hetzelfde niveau als waarmee ze
worden ingestuurd.
Vereiste aansluitsnoeren
Audio-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur aan op
de stekkerbussen met dezelfde kleur op de betreffende
apparaten.
Mono-aansluitsnoeren (niet bijgeleverd)
Voor de BYPASS 5.1ch CENTER en BYPASS 5.1ch WOOFER
aansluitingen.
Zwart
Zwart
z Voor de aansluitingen van het middenkanaal en een
lagetonenluidspreker
Bij gebruik van een gewoon stereo audio-aansluitsnoer (niet
bijgeleverd) kunt u de stekkers van één kleur (bijv. rood)
aansluiten op de CENTER stekkerbussen voor de
middenluidspreker en die van de andere kleur (bijv. wit) op de
WOOFER stekkerbussen voor de lagetonenluidspreker.
Wit (L)
Wit (L)
Rood (R)
Rood (R)
