12 DE
Lage der T
eile und grundlegende Bedienung

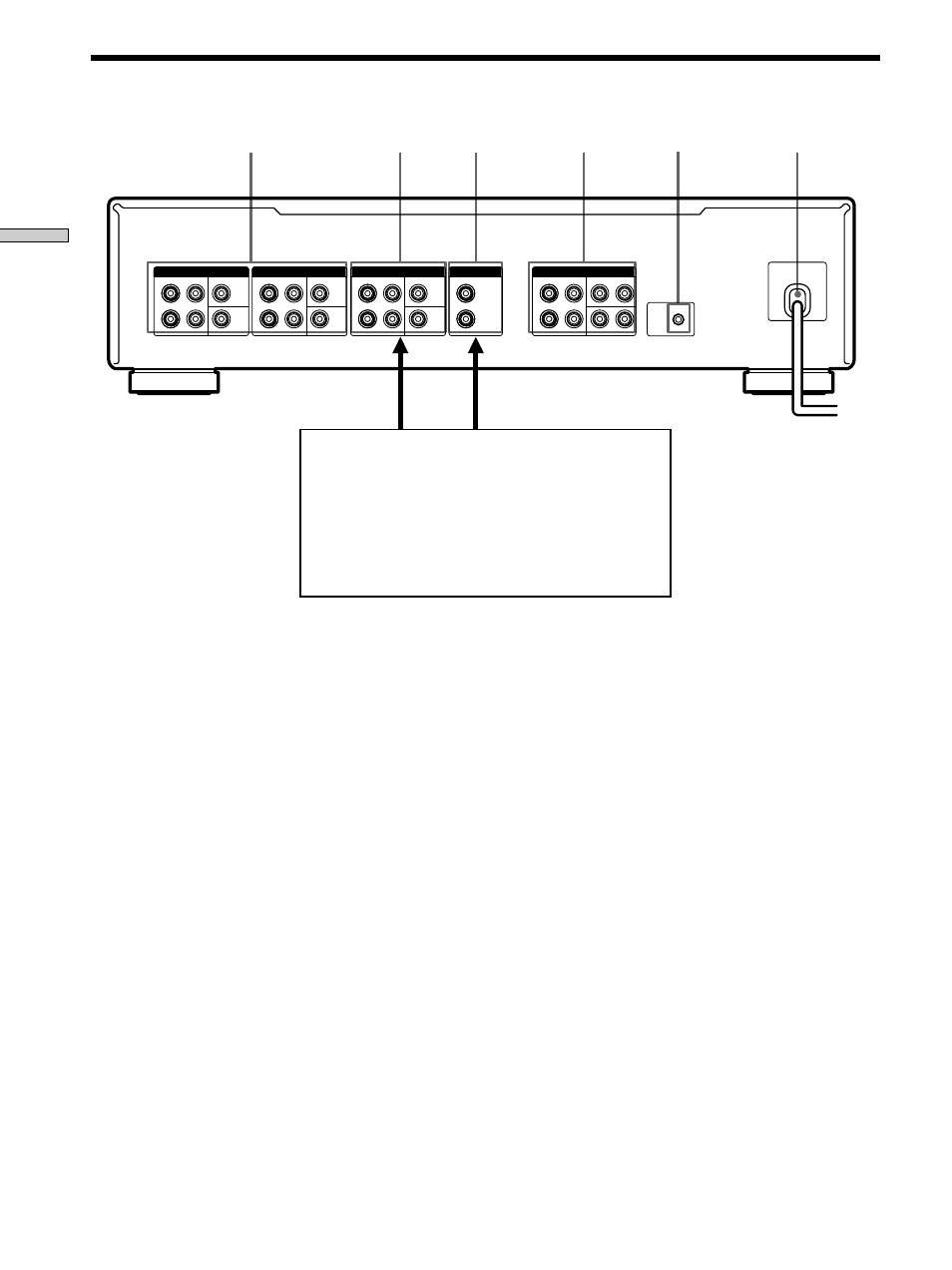

Teile an der Rückseite
1 INPUT 1- und 2-Buchsen
Zum Anschluß an die 5.1ch OUTPUT-Buchsen eines
DVD-Spielers, eines zusätzlichen Mehrkanal-Decoders
usw. (siehe Seite 7).
2 BYPASS 5.1ch-Buchsen
Zum Anschluß an die Vorverstärkerausgänge eines
Mehrkanal-Steuerverstärkers (siehe Seite 5).
Wenn die Stromversorgung ausgeschaltet ist, werden
die Eingangssignale dieser Buchsen über die PRE
OUT-Buchsen (4) ausgegeben.
3 BYPASS 2ch-Buchsen
Zum Anschluß an die Vorverstärkerausgänge eines
Stereo-Steuerverstärkers (siehe Seite 7).
6 1 2 3 4 5
PRE OUT
WOOFER
FRONT REAR CENTER
L
R
INPUT 1
WOOFER
FRONT REAR CENTER
L
R
INPUT 2
WOOFER
FRONT REAR CENTER
L
R
BYPASS 5.1ch
WOOFER
FRONT REAR CENTER
L
R
BYPASS 2ch
L
R
CTRL A1
TO POWER AMP
Schließen Sie an die BYPASS 5.1ch- oder BYPASS 2ch-
Buchsen nur Geräte an, deren Ausgangspegel variiert
werden kann.
Ansonsten können die Lautsprecher beschädigt werden.
Der MASTER VOLUME-Regler dieses Gerätes hat
keinen Einfluß auf die Signale der BYPASS 5.1ch- oder
BYPASS 2ch-Buchsen. Die Eingangssignale dieser
Buchsen werden mit unverändertem Pegel ausgegeben.
4 PRE OUT-Buchsen
Zum Anschluß des Endverstärkers (bzw. der
Endverstärker) (siehe Seite 6).
5 CTRL A1-Buchse
Diese Buchse dient zum Anschluß eines Steuerkabels,
über das der Endverstärker TA-N9000ES ein- und
ausgeschaltet wird, wenn dieses Gerät über die
mitgelieferte Fernbedienung ein- bzw. ausgeschaltet
wird (siehe Seite 8).
6 Netzkabel
Zum Anschluß an die Steckdose.
