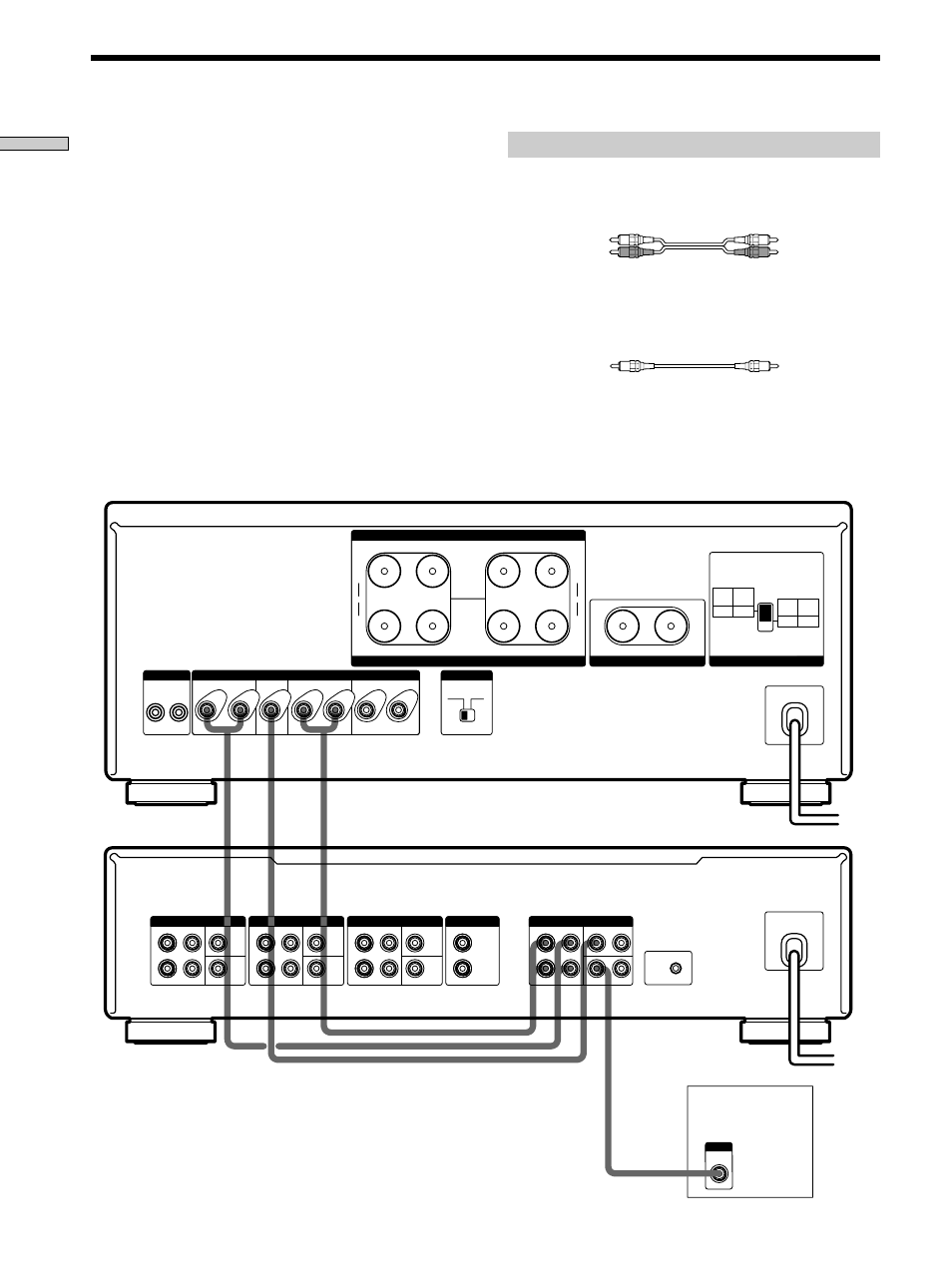

Anslutningar till en effektförstärkare
Anslut ingångarna för bakre, mittre och främre kanaler på
den femkanals effektförstärkaren (Sony TA-N9000ES
o.s.v.) till förförstärkarutgångarna PRE OUT på
förförstärkaren. Vi hänvisar till effektförstärkarens
bruksanvisning angående detaljer.
Anslut en aktiv lågbashögtalare till någon av utgångarna
PRE OUT WOOFER. Samma ljudsignaler matas ut via
båda dessa utgångar.
Nödvändiga kablar
Ljudkablar (3 st. kablar medföljer)
Var vid anslutning noga med att de kodfärgade kontakterna
ansluts till motsvarande, korrekta in/utgångar på produkterna.
Enkanaliga ljudkablar (tillval)
För anslutning till utgångarna PRE OUT CENTER och PRE OUT
WOOFER.
Svart Svart
Vit [L (vä)] Vit [L (vä)]
Röd [R (hö)] Röd [R (hö)]
Aktiv
lågbashögtalare
TA-N9000ES o.s.v.
TA-P9000ES
INPUT
AUDIO
IN
FRONT SPEAKERS
INPUT S-LINK OPERATION
REAR SPEAKERS CENTER SPEAKER SPEAKER IMPEDANCE
+ –
R
+ –
R
– +
L
– + – +
L
R L R L R L
CTRL A1
Make sure to power off
when switching
NORMAL BTL
REAR CENTER FRONT EXTRA 2CH
NORMAL
USE
4 Ω MIN
BTL
USE
8 Ω MIN
NORMAL
USE
8 Ω MIN
BTL
USE
16 Ω MIN
( + )
( – )
BTL
( + )
( – )
BTL
PRE OUT
WOOFER
FRONT REAR CENTER
L
R
INPUT 1
WOOFER
FRONT REAR CENTER
L
R
INPUT 2
WOOFER
FRONT REAR CENTER
L
R
BYPASS 5.1ch
WOOFER
FRONT REAR CENTER
L
R
BYPASS 2ch
L
R
CTRL A1
TO POWER AMP
z Vid anslutning för lågbas- och mittkanalerna
Det är möjligt att använda en ljudkabel (tillval) till att ansluta två
motsvarande kontakter (t.ex. de röda) till in/utgångarna
CENTER och de andra (t.ex. de vita) till in/utgångarna
WOOFER.
