– 3

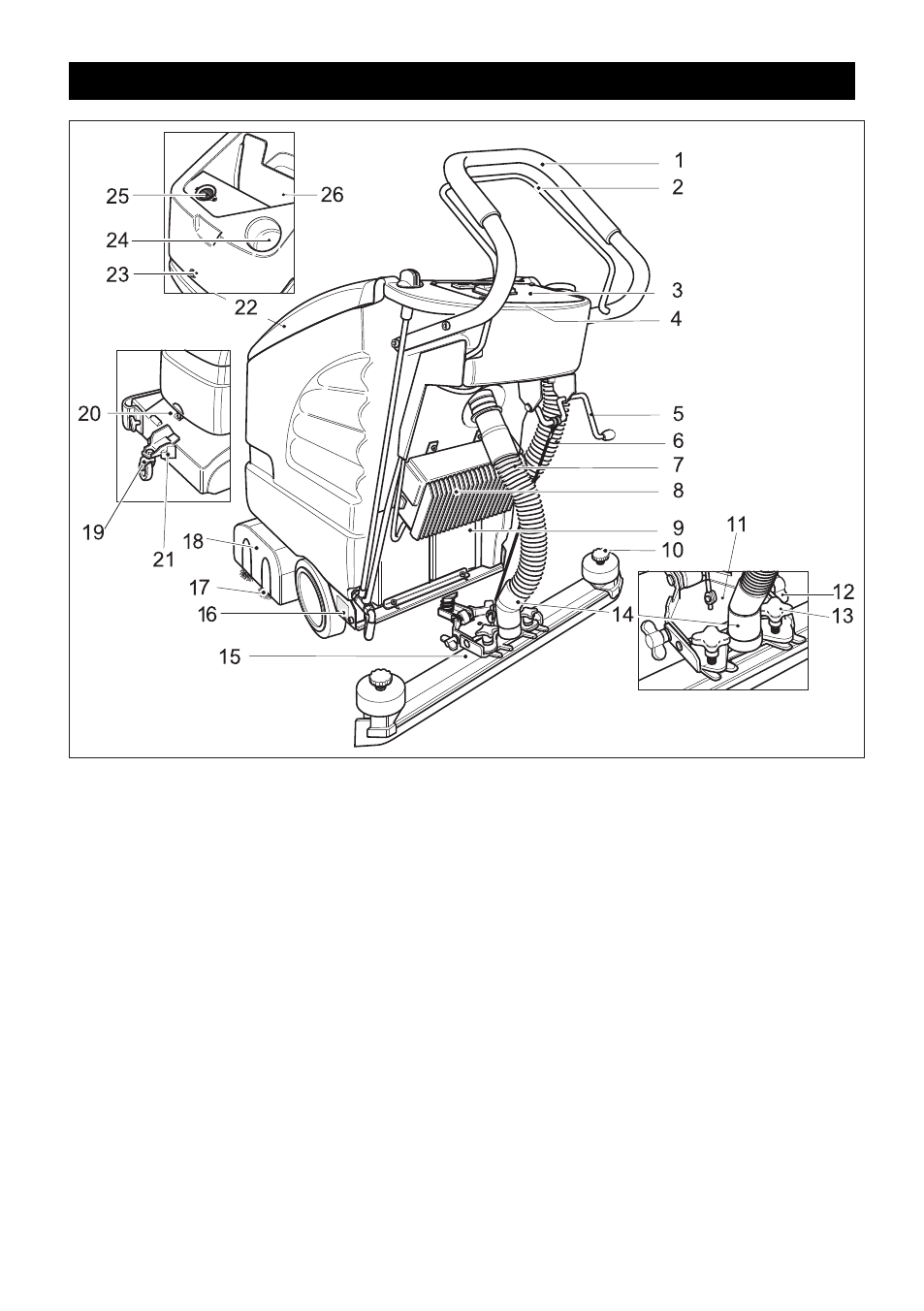

1 Schubbügel
2 Schaltbügel
3 Bedienpult
4 Elektronik und Sicherungen
(unter dem Bedienpult)
5 Hebel Saugbalkenabsenkung
6 Ablassschlauch Schmutzwasser
7 Saugschlauch
8 Ladegerät (Package-Variante)
9 Batterie (nur Package-Variante)
10 Sterngriffe zum Auswechseln der Saug-
lippen
11 Saugbalkenaufhängung
12 Flügelmuttern zum Neigen des Saug-
balkens
13 Kreuzgriffe zum Befestigen und
Schrägstellen des Saugbalkens.
14 Anschluss Saugschlauch-Saugturbine
15 Saugbalken (nicht im Lieferumfang)
16 Typenschild
17 Bürstenwalzen (BR-Variante)
Scheibenbürste (BD-Variante)
18 Reinigungskopf
19 Fahrwerk
20 Handgriff
21 Verriegelung
22 Deckel Schmutzwassertank
23 Schraube zur Verriegelung des Behäl-
ters; im Behälter: Batterien *
Unter dem Deckel Schmutzwassertank:
24 Einfüllöffnung Frischwassertank
25 Flusensieb (Absaugung)
26 Schmutzwassertank
* nicht im Lieferumfang
Bedienelemente
5 DE
