Nederlands 31
ƽ
Gevaar
– De Ex-beveiliging moet bij de werking
met oplosmiddelen en in Ex-zones in
acht genomen worden!
– Max. druk bij werking met oplosmidde-
len: 5 MPa
ṇ
Waarschuwing
Bij de werking met oplosmiddelen vermin-
derde bestendigheid van het afdichtings-
materiaal, daarom onmiddellijk na gebruik
spoelen! Kärcher raadplegen!
1 Koolwaterstoffen
Bijvoorbeeld: Petroleum
2 Aromaten (oplosmiddelen)
Bijvoorbeeld: benzol, toluol
3 Ketonen
Bijvoorbeeld: MEK (Methyl Ethyl Keto-
nen), aceton
4 Esters
Bijvoorbeeld: butylacetaat, methylace-
taat
5 Glycolen
Bijvoorbeeld: butylglycol
6 Gemengde oplosmiddelen
Bijvoorbeeld: butylacetaat 85, isobu-
tylacetaat 85 (85 = 85% butylacetaat +
15% n-butanol)
7 Regeneraten, destillaten uit verschillen-
de oplosmiddelen die reeds werden ge-
bruikt voor reinigingsdoeleinden e.d.
1 Water met alkalisch reinigingsmiddel
(max. 0-2%)
Bijvoorbeeld: Kärcher-reinigingsmiddel
RM31
2 Natronlogen max. 10%, zonder aande-
len van hypochloriden
3 Kaliumhydroxide max. 10%, zonder
aandelen van hypochloriden
ṇ
Waarschuwing
– Bij zout- en zwavelzuur verhoogde ma-
teriaalafname, daarom onmiddellijk na
gebruik spoelen / neutralisieren!
– Bij verontreinigde zuren verminderde
bestendigheid!
– Eveneens Kärcher raadplegen!
1 Water met zuur reinigingsmiddel (max.
0-1%)
Bijvoorbeeld: Kärcher-reinigingsmiddel
RM25
2 Zuren (max. temperatuur +20 °C)
Salpeterzuur max. 10%
Azijnzuur max. 10%
Mierezuur max. 10%
Fosforzuur max. 10%
Citroenzuur max. 10%
Zwavelzuur max. 0,5%
Zoutzuur max. 0,5%
1 Water
2 Volledig ontzout water
Bij gebruik van andere reinigingsvloeistof-
fen moet de bestendigheid aan de hand van
de materiaallijst gecontroleerd worden! Die
reinigingsvloeistoffen mogen alleen ge-
bruikt worden na vrijgave door Kärcher!
* Standaard
Speciale sproeiers voor de werking met op-
losmiddel op aanvraag.
ƽ
Gevaar
Levensgevaar door hoge elektrische span-
ning! Vereiste elektrische installatie uitslui-
tend laten uitvoeren door een
elektrotechnicus.
– Het stopcontact moet beveiligd zijn met
een aardlekschakelaar met een uitscha-
kelstroom van 30 mA.
– Het stopcontact moet zich in de buurt
van de werkplaats bevinden zodat de
netstekker in noodgevallen snel uitge-
trokken kan worden.
ṇ Waarschuwing
Om schade aan de persluchtaandrijving
door condensatiewater en gebrekkige sme-
ring te vermijden, moet een onderhouds-
eenheid in de persluchttoevoer ingebouwd
worden (bestelnr. 6.610-020).
De onderhoudseenheid moet als volgt ont-
worpen zijn:
– Luchtstroom van 500 l/min
– Drukwaarden tot 0,7 MPa
De onderhoudseenheid bestaat uit:
– Waterafscheider
– Drukregelaar met manometer
– Proportionele smeerinrichting

Proportionele smeerinrichting met ge-
schikte smeerolie vullen, daartoe het
voorraadsreservoir losschroeven en
smeerolie vullen (oliesoorten zie hoofd-
stuk „Reparaties en onderhoud“).
Waarschuwing
Bij te kleine knaldempers doet de ontstane
opstuwing van retourlucht een onzekere
loop van de persluchtaandrijving ontstaan.

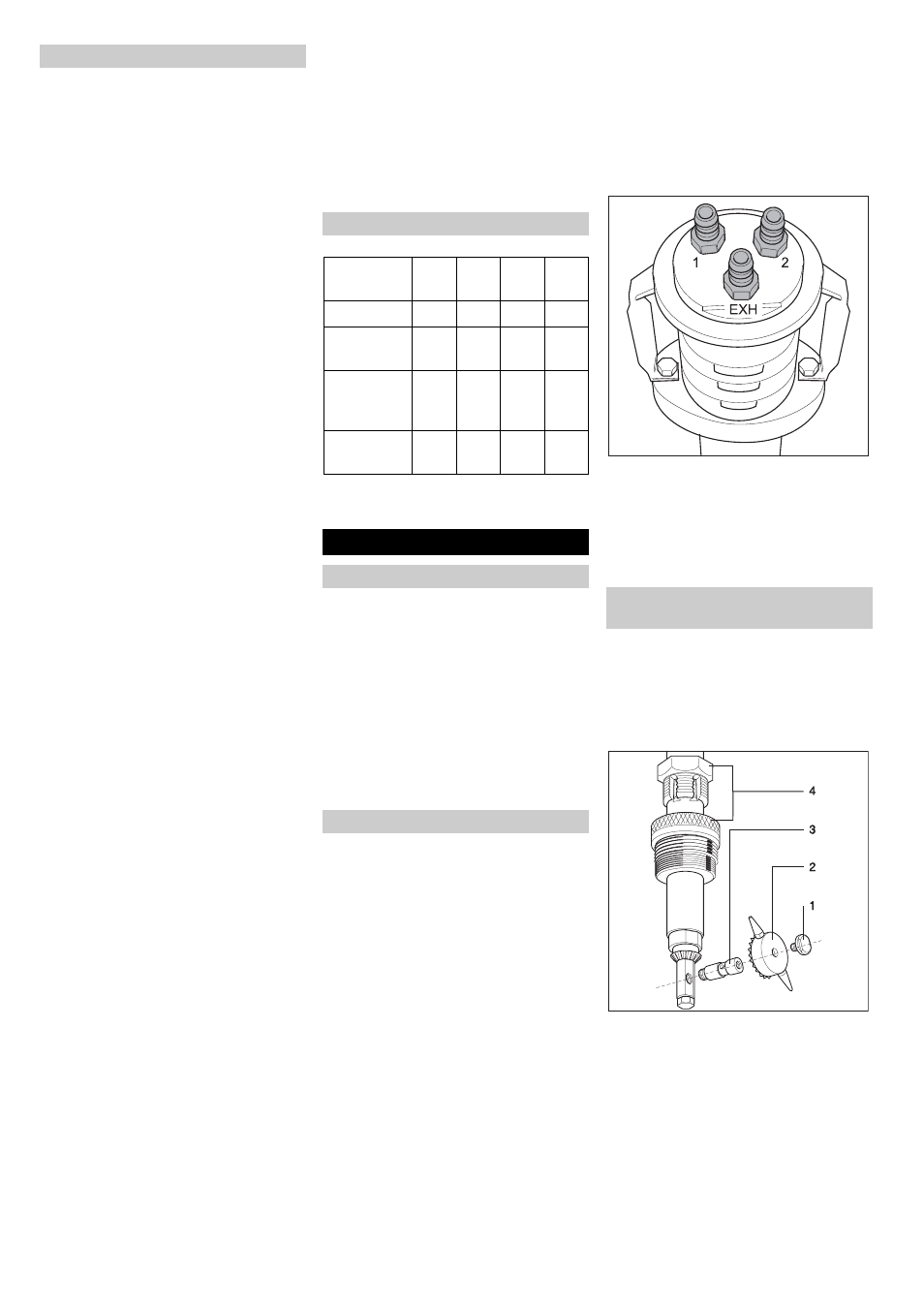

Slangen aansluiten aan de luchtafvoerope-
ningen.
 Toevoerslang aansluiten aan aanslui-
ting nr. 2.
– Slanggrootte voor toevoerlucht: DN 6

Afvoerslangen aansluiten aan aanslui-
ting nr. 1 en EXH.
– Slanglengte: 1-2 m
– Slanggrootte voor retourlucht: DN 6
Waarschuwing
De schroefdraden voor de montage met af-
dichtingsmiddel insmeren zodat aan de
schroefdraden geen reinigingsvloeistof ont-
snapt (bv. met Drei Bond nr. 1359, Kärcher
bestel-nr. 6.869-029).
1 Sluitschroef
2 Kegelwiel
3 Asuiteinde
4 Vatschroefverbinding of spongatconus

Sluitschroef losdraaien.
 Kegelwiel verwijderen.
 Asuiteinde met behulp van een snijma-
chine voor rond staal (diameter 2,8 mm)
eruit draaien.
 Vatschroefverbinding of spongatconus
gebruiken of vervangen.
 Asuiteinde met afdichtingsmiddel in-
smeren en indraaien.
Reinigingsvloeistoffen
Oplosmiddelen
Logen
Zuren
Water
Andere reinigingsvloeistoffen
De juiste lans of sproeier kiezen
Volume [l/
h] 1200 1200 1000 1000
Druk [MPa] 9,5 9,5 9,5 9,5
Aantal
sproeiers 2 1 2 1
Grootte
sproeiers
[mm] 1,4 * 2,0 1,2 1,7
Bestel-nr.
5.765- 012 015 014 013
Inbedrijfstelling
Elektrische aandrijving
Persluchtaandrijving
Persluchtslangen aansluiten aan de per-
sluchtmotor
Schroefverbinding vat of spongat-
conus monteren
