Italiano

61

A Allacciamento pressione M22x1,5
B Zona 1, categoria 2 o 3
C Zone 0/20, categoria 1
D Aria compressa diametro 1/4“ 8 mm

Fabbisogno d'aria 300 l/min a 5 bar

E Aria compressa diametro 3/8“ 12 mm

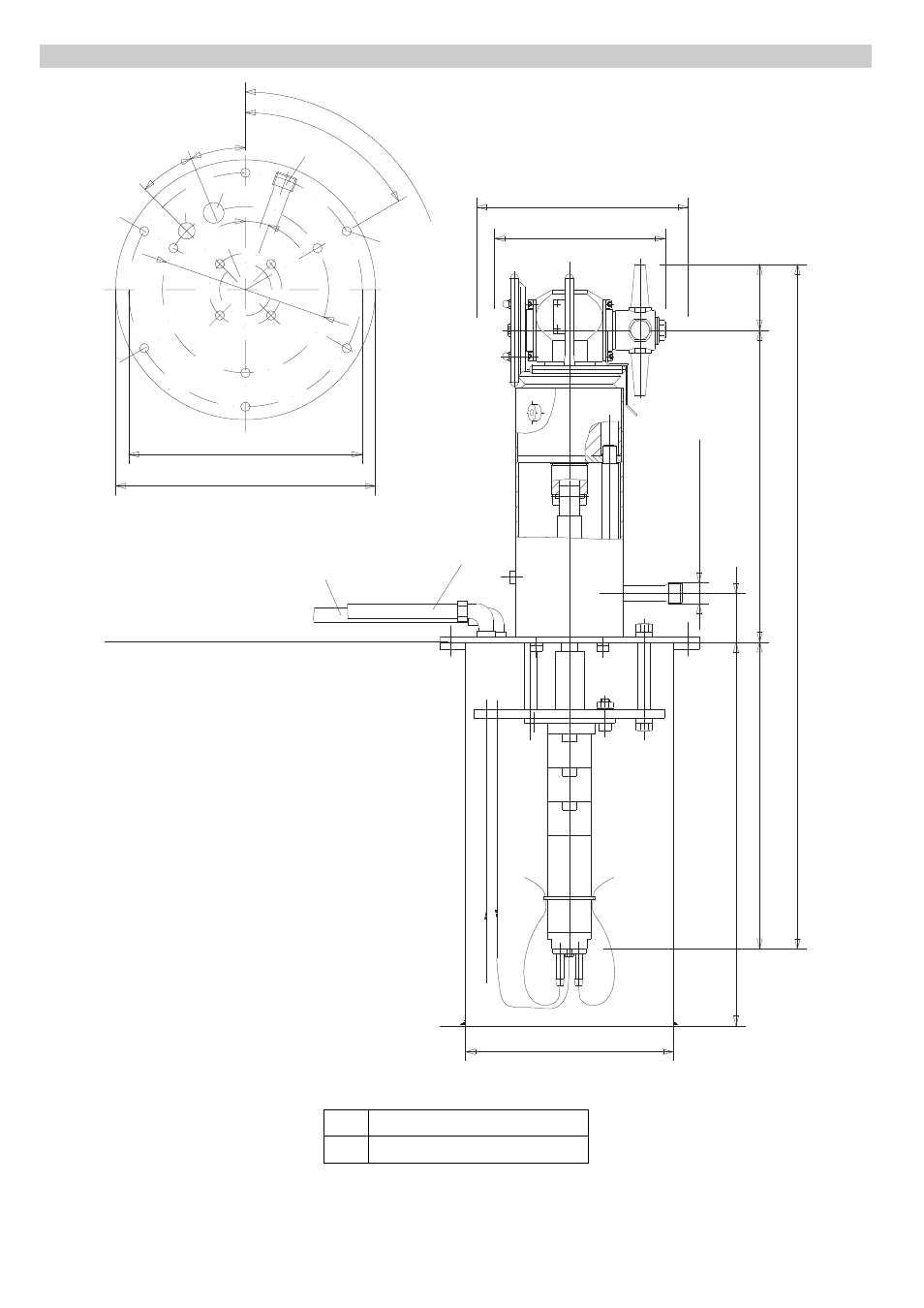

Disegno dimensionale HKF 200 PU

X

XX

22,5˚

160

250

250

300

22,5˚

6x60

60˚

9

20˚

20

16

225

(65)

300

665

min.

400

28

A

B

C

D

E

X

Diametro di rotazione 200 mm

XX

Diametro min. d'entrata 180 mm
