184 Português
A Estribo de suspensão (N.º de encomen-
da: 4.034-126)
B Comprimento padrão 800 mm, versão
especial 300-1500 mm
C Sentido de rotação prescrito
D Diâmetro do flange 250 mm
E Diâmetro do círculo 225 mm
F Zona 0/20, categoria 1
G Zona 1, categoria 2 resp., 3
H Ligação de pressão M22x1,5
I
Furação do flange de fixação
J Inserção do cabo redondo (diâmetro
mín. 10 mm - 4x 1,5 mm 2 )

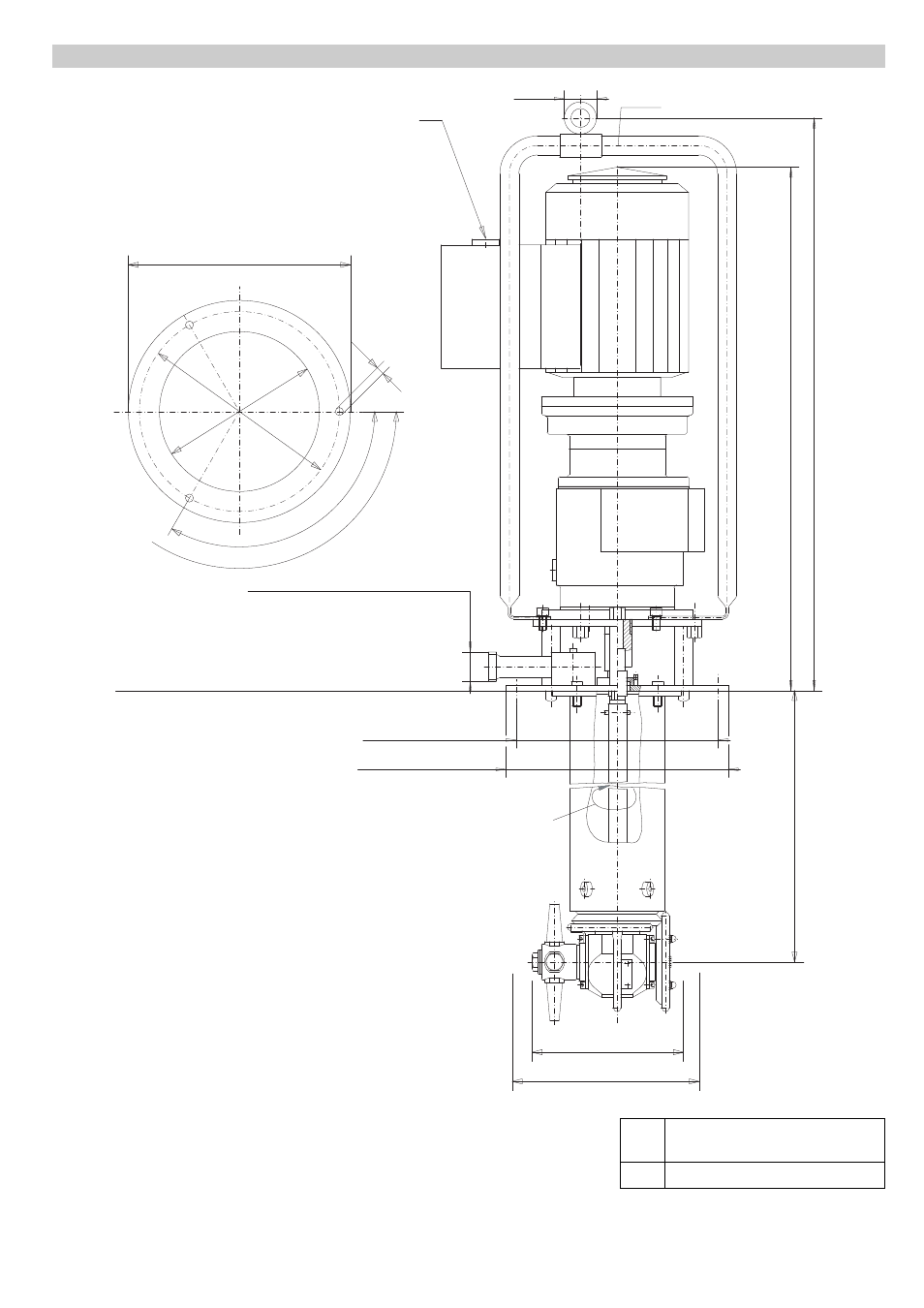

Folha de dimensões HKF 200 E / HKF 200 C
C
D
E
F
G
H
I
J
30
565 615
180
225
9
120˚
3x120
250
A
B
X
XX
X Diâmetro mín. de inserção 180
mm
XX Diâmetro de rotação 200 mm
