Elementen voor de bediening en de functies – Karcher KM 90-60 R P User Manual
Page 63
-
3

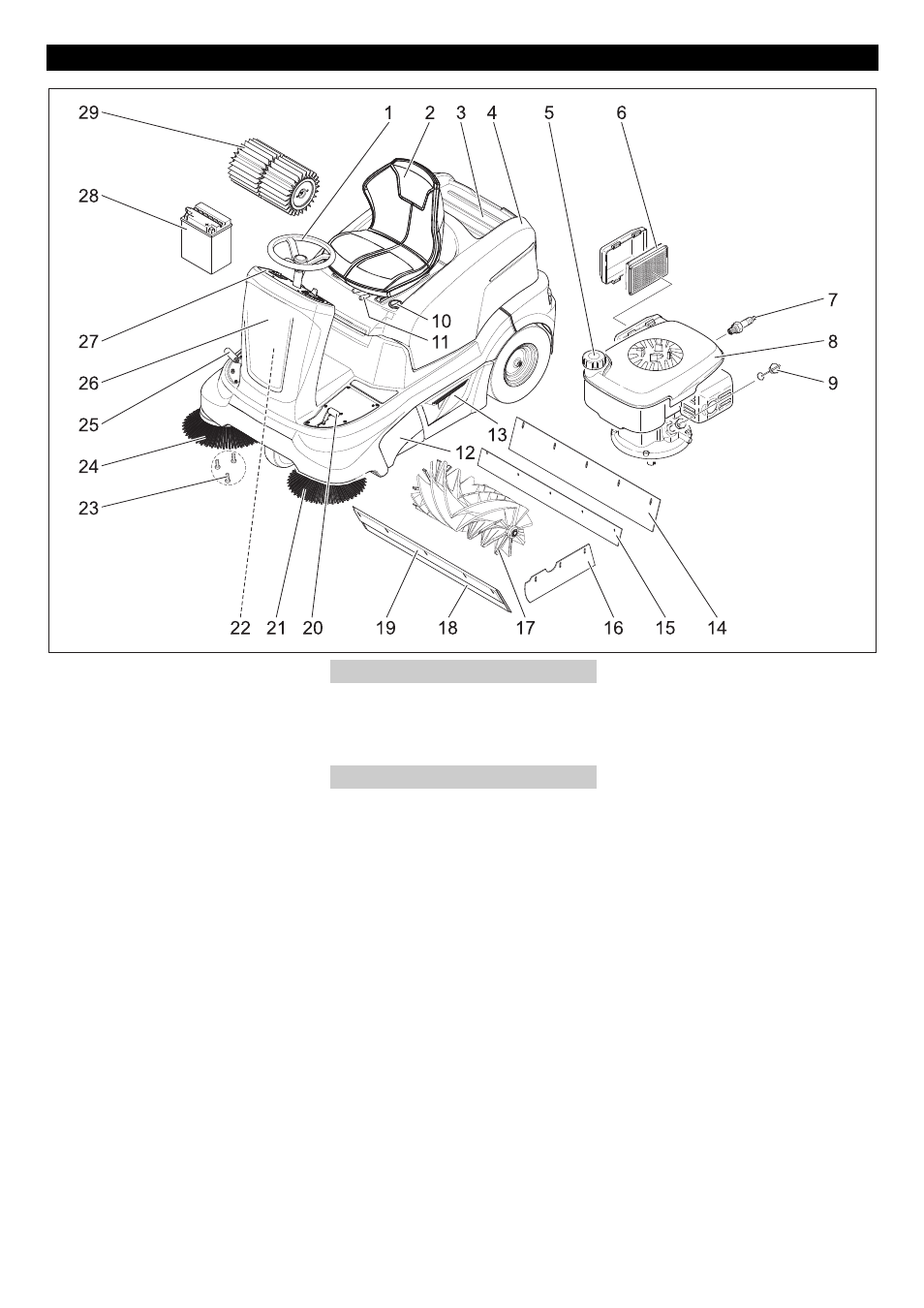

1 Stuurwiel
2 Stoel (met zitcontactschakelaar)
3 Aflegvlak
4 Apparaatkap
5 Tanksluiting
6 Luchtfilter
7 Bougie
8 Benzinemotor
9 Oliepeilstok
10 Nat-/droogklep
11 Hefboom stoelverstelling
12 Zijbekleding
13 Veeggoedreservoir (beide kanten)
14 Achterste pakkingrand
15 Rubberlijst
16 Zijdelingse afdichtlijst
17 Veegrol
18 Voorste afdichtlijst
19 Grofvuilklep
20 Pedaal grofvuilklep omhoog/omlaag
21 Linker zijbezem (optie)
22 Zekeringen (achter frontplaat)
23 Bevestiging van de zijbezem
24 Rechter zijbezem
25 Gaspedaal
26 Frontpaneel
27 Bedieningspaneel
28 Batterij (achter frontpaneel)
29 Stoffilter
ƽ
Gevaar
Knelgevaar bij het sluiten van de apparaat-
kap. Daarom de apparaatkap langzaam la-
ten zakken.
– Bedieningselementen voor het reini-
gingsproces zijn geel.
– Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.
Elementen voor de bediening en de functies
Apparaatkap openen / sluiten
Kleurmarkering
63
NL
