Karcher KM 90-60 R P - Manual (Page 13)

- 11

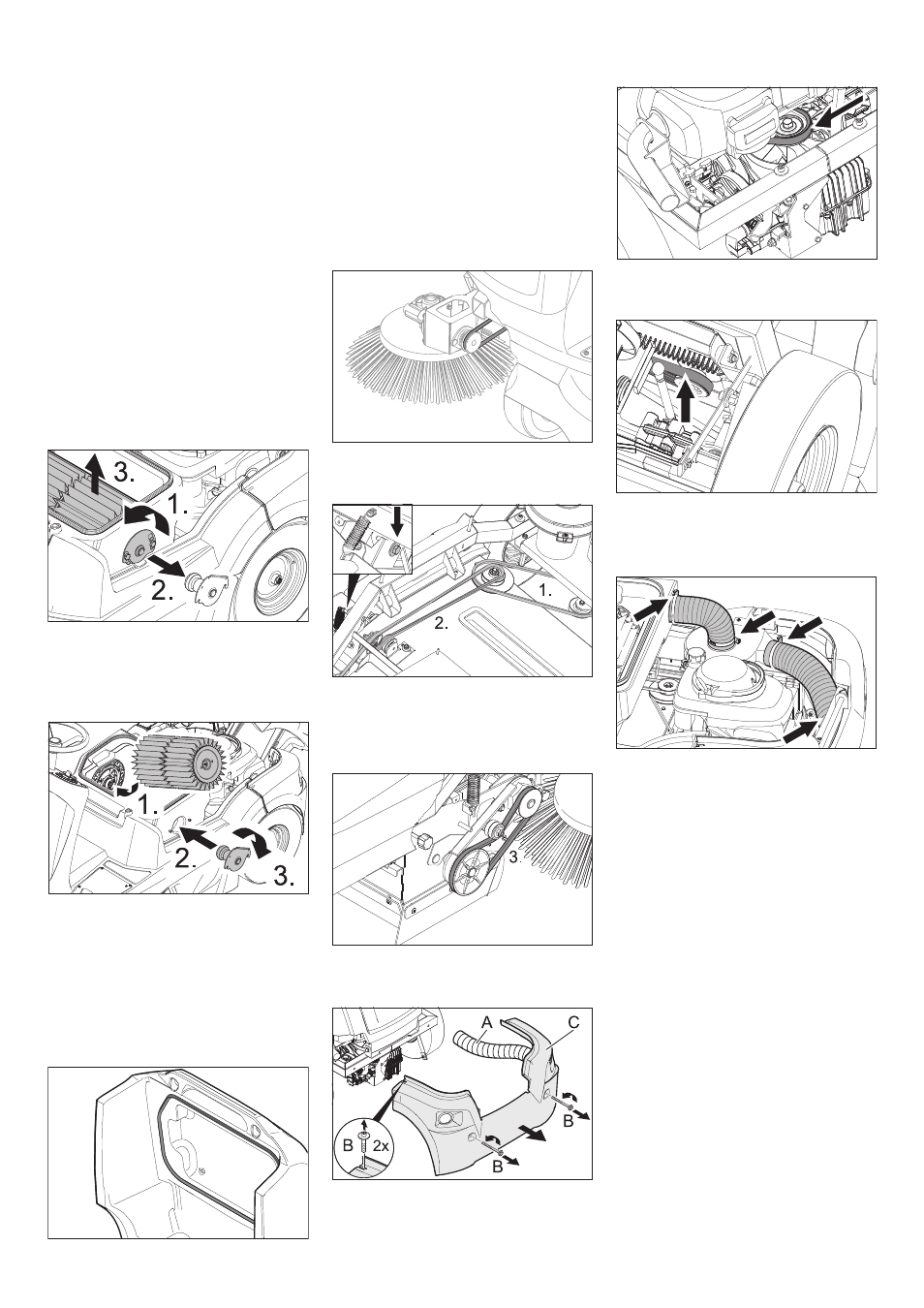

 Seitliche Dichtleisten
 Befestigungsmuttern der seitlichen
Dichtleiste etwas lösen, zum Wechsel
abschrauben.
 Neue Dichtleiste anschrauben und Mut-
tern noch nicht fest anziehen.
 Unterlage mit 1-3 mm Stärke unter-
schieben, um den Bodenabstand ein-
zustellen.
 Dichtleiste ausrichten.
 Muttern anziehen.
 Seitenverkleidungen anschrauben.
 Kehrgutbehälter auf beiden Seiten hin-
einschieben und einrasten.
ṇ Warnung
Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.

Gerätehaube öffnen.
 Befestigungsschrauben lösen.
 Filterhalterung nach oben drücken und
abnehmen.
 Lamellenfilter herausnehmen.
 Neuen Filter einsetzen.
 Auf Antriebsseite Mitnehmer in Löcher
einrasten lassen.
 Filterhalterung einsetzen und nach un-
ten drücken.
 Befestigungsschrauben anziehen.
Hinweis: Beim Einbau des neuen Filters
darauf achten, dass die Lamellen unbe-
schädigt bleiben.
 Dichtung des Filterkastens aus der Nut
in der Gerätehaube herausnehmen.
 Neue Dichtung einsetzen.
ƽ
Gefahr
Der Motor benötigt ca. 3 - 4 Sekunden
Nachlauf nach dem Abstellen. In dieser
Zeitspanne unbedingt vom Antriebsbereich
fernhalten.

Zündschlüssel auf "0" drehen und
Schlüssel abziehen.
 Gerätehaube öffnen.
 Rundriemen des Seitenbesens auf
Spannung, Verschleiß und Beschädi-
gung prüfen.
 Keilriemen des Kehrwalzenantriebs auf
Spannung, Verschleiß und Beschädi-
gung prüfen.
 Gegebenenfalls Keilriemen an der
Schraube nachspannen.
 Keilriemen des Kehrwalzenantriebs auf
Spannung, Verschleiß und Beschädi-
gung prüfen.
A Abluftschlauch
B Befestigungsschrauben
C Heckverkleidung

Abluftschlauch lösen.
 Befestigungsschrauben herausdrehen.
 Heckverkleidung abnehmen.
 Keilriemen des Achsantriebs auf Span-
nung, Verschleiß und Beschädigung
prüfen.
 Rippenband des Generators auf Span-
nung, Verschleiß und Beschädigung
prüfen.
 Schläuche am Sauggebläse auf Dicht-
heit prüfen.
Die Fahrsteuerung/Elektronik ist hinter der
Frontverkleidung eingebaut. Soll eine Si-
cherung gewechselt werden, muss die
Frontverkleidung abgenommen werden.

Schrauben der Frontverkleidung lösen.
Hinweis: Sicherungsbelegung siehe In-
nenseite. Nur Sicherungen mit gleichem Si-
cherungswert verwenden.

Defekte Sicherungen erneuern.
 Frontverkleidung wieder anbringen.
Staubfilter auswechseln
Filterkastendichtung auswechseln
Antriebsriemen prüfen
Sauggebläse prüfen
Sicherungen Fahrsteuerung/Elektronik
auswechseln
13 DE
