- 11
 Odskrutkujte upevňovacie matice
zadnej tesniacej lišty (3).
 Naskrutkujte novú tesniacu lištu.
 Bočné tesniace lišty
 Trochu uvoľnite upevňovacie matice
bočnej tesniacej lišty, v prípade výmeny
odskrutkujte.
 Naskrutkujte novú tesniacu lištu a
matice ešte neuťahujte.
 Vsuňte podložku o hrúbke 1-3 mm, aby
sa nastavila vzdialenosť od podlahy.
 Vyrovnajte tesniacu lištu.
 Dotiahnite matice.
 Priskrutkujte bočné kryty.
 Nádobu na smeti zasuňte na oboch
stranách a zaistite západkou.
ṇ
Pozor
Pred zahájením výmeny prachového filtra
vyprázdnite nádobu na nečistoty. Pri práci
na filtrovacom zariadení noste
protiprachovú masku. Dodržiavajte
bezpečnostné predpisy o narábaní
s jemným prachom.


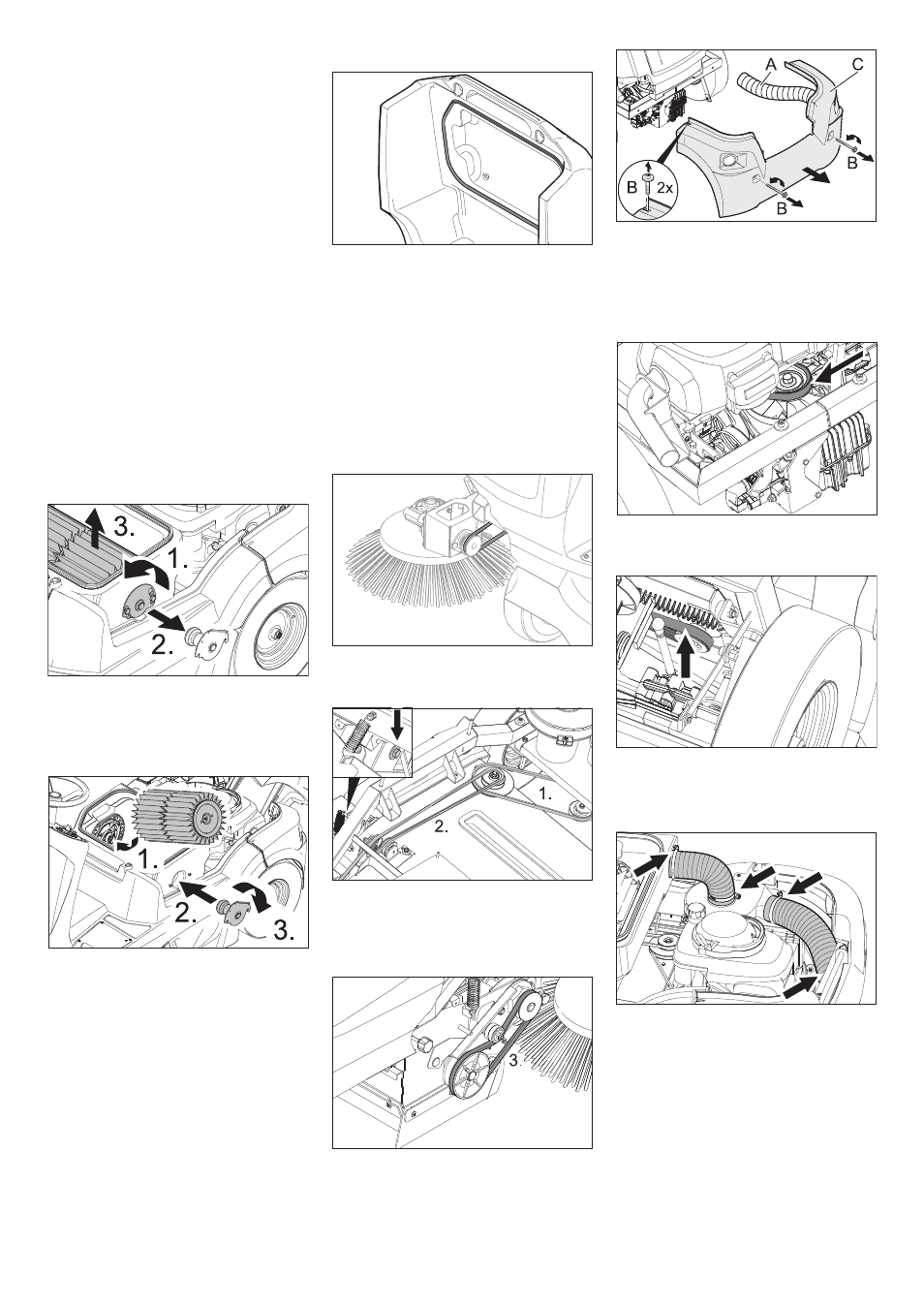

Otvorte kryt (kapotu) stroja.
 Uvoľnite upevňovacie skrutky.
 Držiak filtra zatlačte smerom hore a
odoberte.
 Vyberte lamelový filter.
 Vložte nový filter.
 Na strane pohonu vsuňte unášač do
otvorov.
 Nasaďte držiak filtra a stlačte smerom
dole.
 Dotiahnite upevňovacie skrutky.
Upozornenie: Pri montáži nového filtra
dbajte na to, aby lamely zostali
nepoškodené.
 Z drážky v kryte stroja vyberte tesnenie
telesa filtra.
 Vložte nové tesnenie.
ƽ Nebezpečenstvo
Motor potrebuje po odstavení dobeh asi 3 -
4 sekundy. V tomto čase sa
bezpodmienečne zdržiavajte mimo zóny
pohonu.

Kľúčik zapaľovania otočiť na "0" a
vytiahnuť.
 Otvorte kryt (kapotu) stroja.
 Skontrolujte napnutie, opotrebovanie a
poškodenie kruhového remeňa bočnej
kefy.
 Skontrolujte napnutie, opotrebovanie a
poškodenie klinového remeňa pohonu
zametacieho valca.
 Klinový remeň prípadne napnite
pomocou skrutky.
 Skontrolujte napnutie, opotrebovanie a
poškodenie klinového remeňa pohonu
zametacieho valca.
A Hadica odvádzaného vzduchu
B Upevňovacie skrutky
C Zadná kapota

Uvoľnite hadicu odvádzaného vzduchu.
 Vyskrutkujte upevňovacie skrutky.
 Odoberte zadnú kapotu.
 Skontrolujte napnutie, opotrebovanie a
poškodenie klinového remeňa pohonu
nápravy.
 Skontrolujte napnutie, opotrebovanie a
poškodenie rebrovaného pásu
generátora.
 Skontrolujte tesnosť hadíc vysávacieho
ventilátora.
Riadenie jazdy alebo elektronika je
zabudovaná pod prednou kapotážou. V
prípade výmeny poistky sa musí predná
kapotáž odmontovať.

Uvoľnite skrutky prednej kapotáže.
Upozornenie: Schému zapojenia poistiek
nájdete na vnútornej strane. Používajte len
poistky s rovnakou hodnotou.

Chybné poistky vymeňte.
 Opäť nasaďte prednú kapotáž.
Výmena prachového filtra
Výmena tesnenia telesa filtra
Kontrola hnacieho remeňa
Kontrola vysávacieho ventilátora
Výmena poistiek riadenia jazdy alebo
elektroniky
