- 3

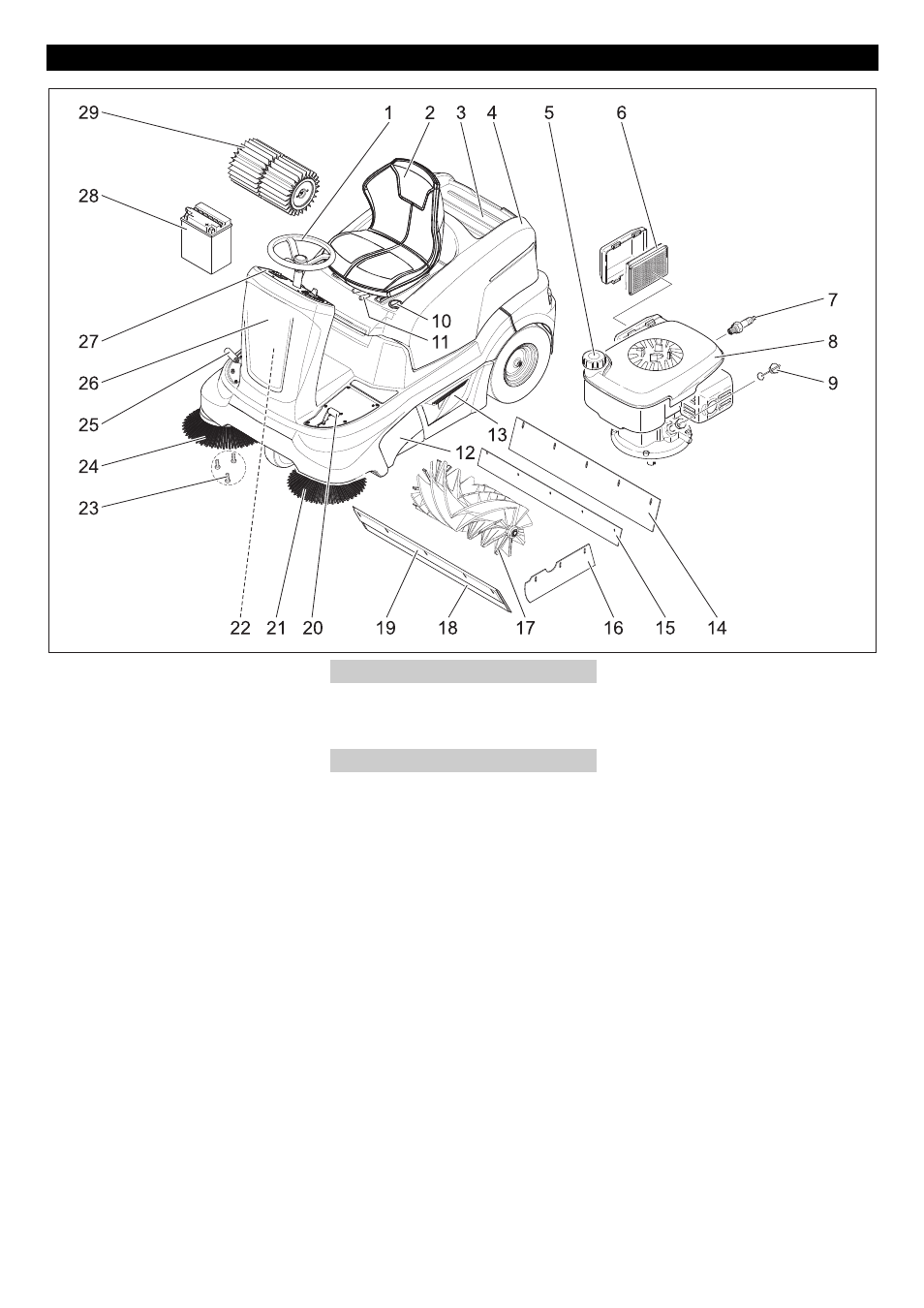

1 Volan
2 Sedež (s sedežnim kontaktnim
stikalom)
3 Odlagalna površina
4 Pokrov naprave
5 Zamašek rezervoarja
6 Zračni filter
7 Vžigalna svečka
8 Bencinski motor
9 Mrilna palčka za olje
10 Moker/suh pokrov
11 Ročica za nastavitev sedeža
12 Stranska obloga
13 Zbiralnik smeti (obojestranski)
14 Zadnja tesnilna letev
15 Gumijasta letev
16 Stranska tesnilna letev
17 Pometalni valj
18 Sprednja tesnilna letev
19 Loputa za večjo umazanijo
20 Pedal za dviganje/spuščanje lopute za
grobo umazanijo
21 Levo stransko omelo (Opcija)
22 Varovala (za sprednjo oblogo)
23 Pritrditev stranskega omela
24 Desno stransko omelo
25 Vozni pedal
26 Čelna obloga
27 Upravljalni pult
28 Baterija (za sprednjo oblogo)
29 Filter za prah
ƽ
Nevarnost
Nevarnost stisnjenja pri zapiranju pokrova
stroja. Zato pokrov stroja spuščajte počasi.
– Upravljalni elementi za proces čiščenja
so rumeni.
– Upravljalni elementi za vzdrževanje in
servisiranje so svetlo sivi.
Upravljalni in funkcijski elementi
Odpiranje/zapiranje pokrova stroja
Barvan oznaka
235 SL
