- 3

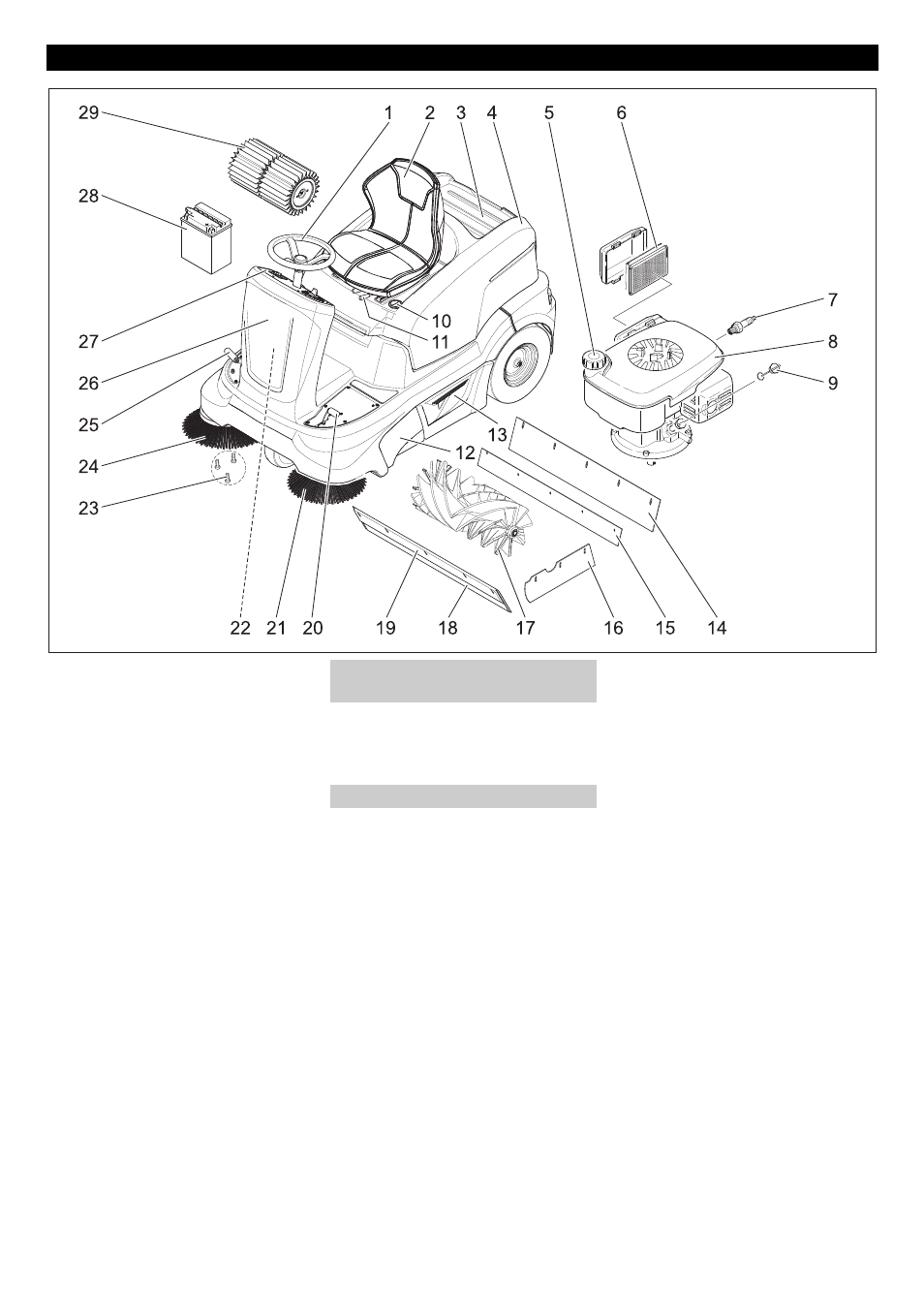

1 Upravljač
2 Sedište (sa kontaktnim prekidačem)
3 Površina za odlaganje
4 Poklopac uređaja
5 Zatvarač rezervoara za gorivo
6 Filter za vazduh
7 Svećica za paljenje
8 Benzinski motor
9 Šipka za merenje nivoa ulja
10 Kapak za mokro/suvo usisavanje
11 Poluga za nameštanje sedišta
12 Bočna oplata
13 Posuda za nakupljenu prljavštinu
(obostrana)
14 Zadnja zaptivna letvica
15 Gumena letva
16 Bočna zaptivna letvica
17 Valjak za metenje
18 Prednja zaptivna letvica
19 Zaklopka za grubu prljavštinu
20 Pedala za podizanje/spuštanje
zaklopke za grubu prljavštinu
21 Leva bočna metla (opcija)
22 Osigurači (iza čeone oplate)
23 Pričvrsnik bočne metle
24 Desna bočna metla
25 Vozna pedala
26 Čeona oplata
27 Komandni pult
28 Akumulator (iza čeone oplate)
29 Filter za prašinu
ƽ
Opasnost
Opasnost od prignječenja prilikom
zatvaranja poklopca uređaja. Zato polako
spuštajte poklopac.
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
Komandni i funkcioni elementi
Otvaranje/zatvaranje poklopca
uređaja
Oznaka u boji
306 SR
