Karcher HDR 777 EU - Manual (Page 77)

- 2
1 Urządzenie do wychwytywania
zanieczyszczeń
2 Moduł reakcyjny
3 Zbiornik reakcyjny z mieszadłem
4 Urządzenie dozujące płynny środek
rozdzielający
5 Urządzenie dozujące środek rozdzielający
w proszku
6 Zbiornik dozujący środek bakteriobójczy
7 Filtr recyklingowy (płynny środek
rozdzielający)
8 Filtr (środek rozdzielający w proszku)
9 Zasobnik wody użytkowej
10 Kurek spustowy
11 Zawór elektromagnetyczny dopływu
świeżej wody
12 Pompa zasilająca wysokociśnieniowe
urządzenie czyszczące
13 Króciec odpływowy ścieków
14 Pompa do brudnej wody/zestaw do
wychwytywania zanieczyszczeń
15 Wąż dopływowy
16 Pompa opróżniająca do płynnego środka
rozdzielającego
17 Pompa opróżniająca do środka
rozdzielającego w proszku
18 Pompa obejściowa
19 Króciec odpływowy wody użytkowej
Funkcja

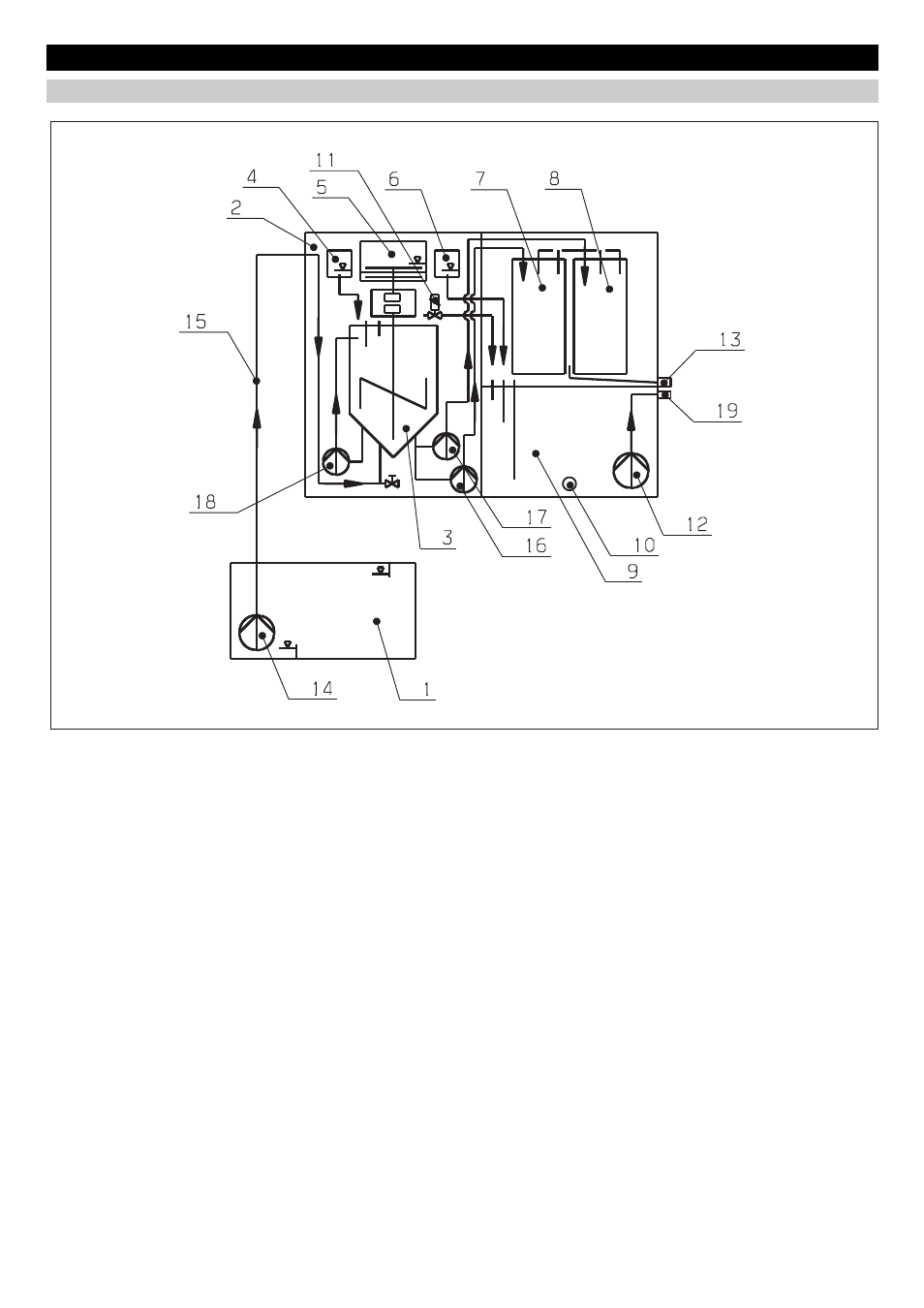

Schemat przepływu
77 PL
