Fonction – Karcher HDR 777 EU User Manual
Page 22
-
2
1 Collecteur d'impureté
2 Unité à réaction
3 Réservoir à réaction avec agitateur
4 Unité de dosage de l'agent de décom-
position liquide
5 Unité de dosage de la poudre de dé-
composition
6 Réservoir de dosage de l'agent déger-
mage
7 Filtre de recyclage (agent de décompo-
sition liquide)
8 Filtre (poudre de décomposition)
9 Réservoir de stockage de l'eau indus-
trielle
10 Robinet d'écoulement
11 Électrovanne pour l'amenée d'eau fraîche
12 Pompe d'alimentation du nettoyeur à
haute pression
13 Tubulure d'écoulement des eaux usées
14 Pompe à eau usée/ kit de montage col-
lecteur d'impureté
15 Tuyau d'alimentation
16 Pompe de vidange de l'agent de dé-
composition liquide
17 Pompe de vidange de la poudre de dé-
composition
18 Pompe by-pass
19 Tubulure d'écoulement de l'eau indus-
trielle

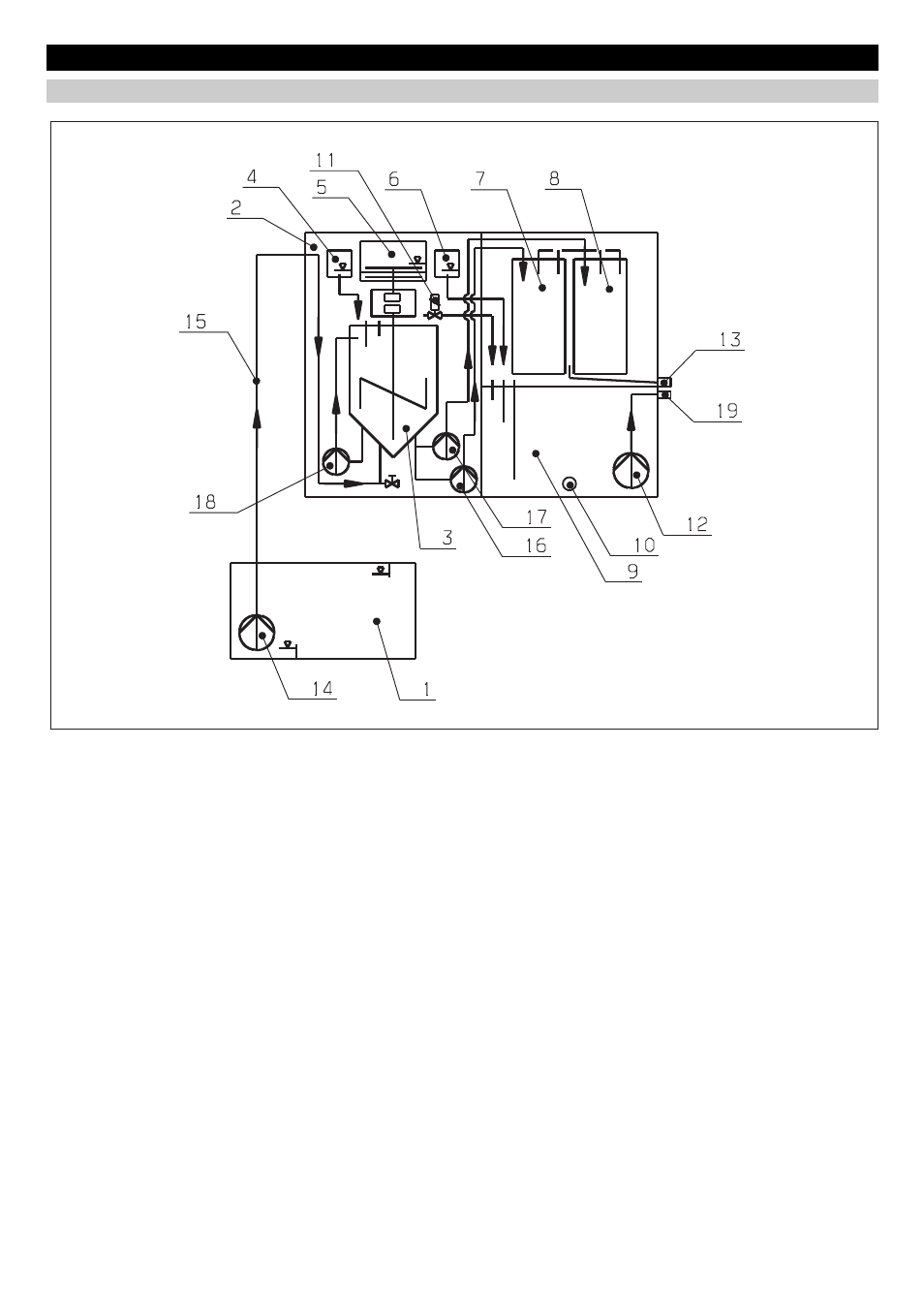

Fonction
Schéma de principe
22
