- 2
1 Parasporco
2 Unità di reazione
3 Serbatoio di reazione con agitatore
4 Unità di dosaggio sostanza di fissione
liquida
5 Unità di dosaggio polvere di fissione
6 Serbatoio di dosaggio sterilizzante
7 Filtro riciclaggio (sostanza di fissione li-
quida)
8 Filtro (polvere di fissione)
9 Serbatoio di riserva acqua riciclata
10 Rubinetto di scarico
11 Elettrovalvola per alimentazione acqua
pulita
12 Pompa di alimentazione idropulitrice
13 Manicotto di uscita acqua di scarico
14 Pompa acqua sporca/complemento pa-
rasporco
15 Tubo flessibile di alimentazione
16 Pompa di svuotamento sostanza di fis-
sione liquida
17 Pompa di svuotamento polvere di fis-
sione
18 Pompa di by-pass
19 Manicotto di uscita acqua riciclata
Funzione

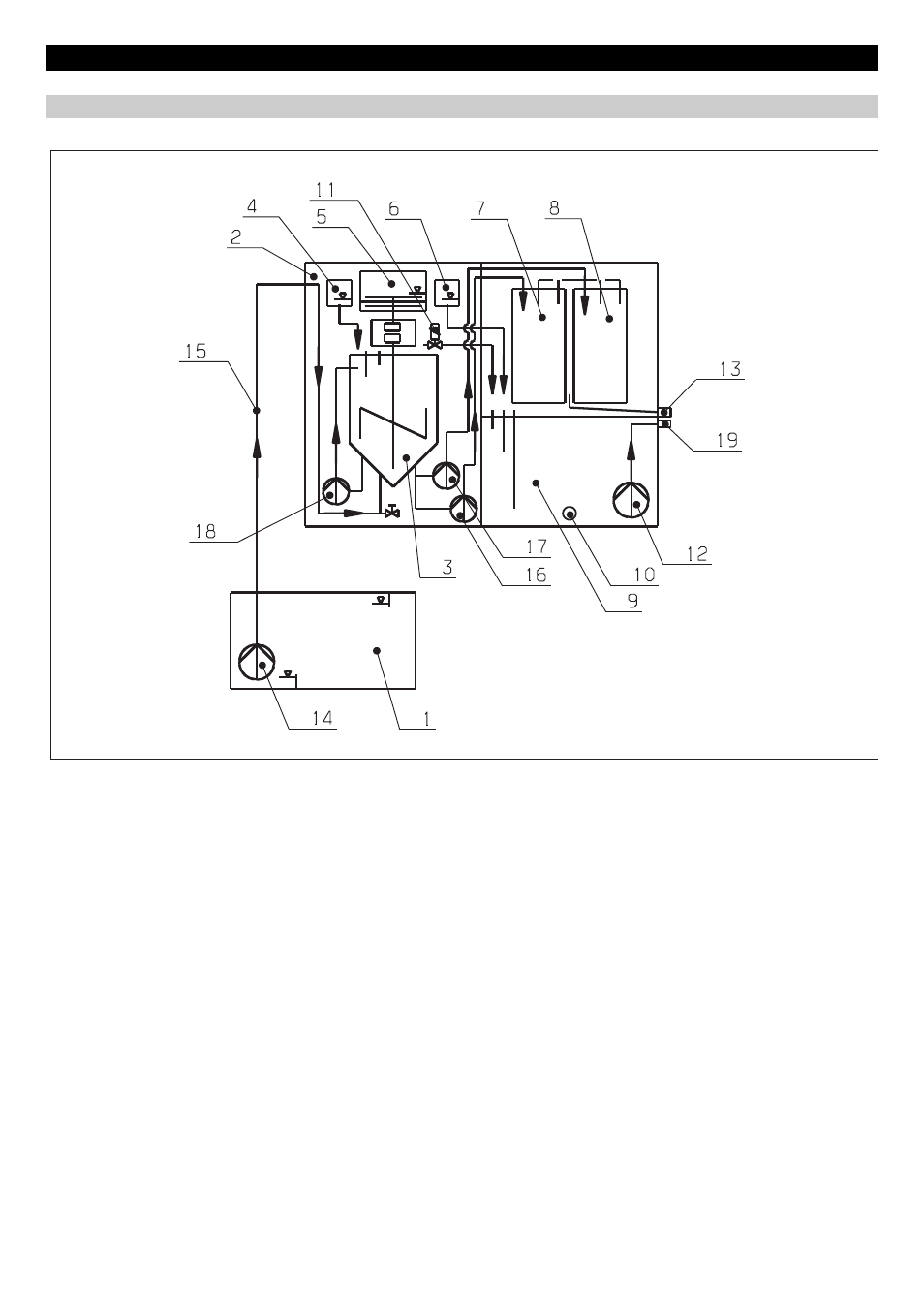

Diagramma del ciclo di lavorazione
