3

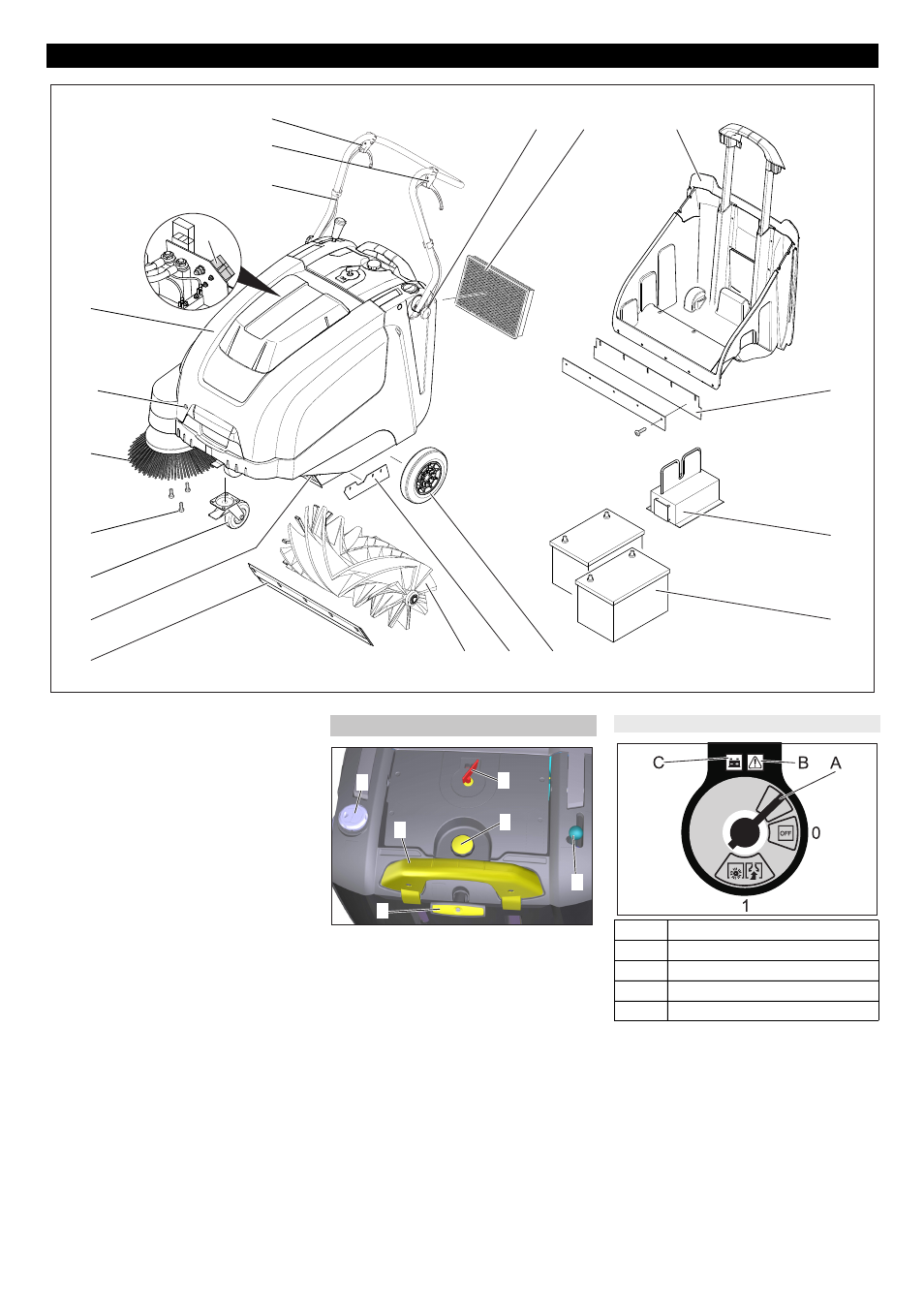

1 Skrue for fest av skyvebøyle (2x)
2 Støvfilter
3 Feieavfallsbeholder
4 Bakre tetningslist (på feieavfallsbehol-
der)
5 Batterilader
(Kun KM 75/40 W Bp Pack)
6 Batterier
(Kun varianter Bp Pack)
7 Drivhjul
8 Tetningslister på siden
9 Feievalse
10 Fremre tetningslist
11 Grovsmusspjeld
12 Styrerulle med holdebremse
13 Feste av sidebørster
14 Sidekoster
15 Hettelås
16 Maskinhette
17 Batteriladekontakt
(Kun KM 75/40 W Bp)
18 Skyvebøyle
19 Hendel for kjøring forover
20 Hendel for senking og heving av grov-
smussklaff
1 Hovedbryter
2 Hendel for senking og heving av side-
børstene
3 Låseskrue for støvfilterdeksel
4 Låsebøyle for feieavfallsbeholderen
5 Filterrengjøring for støvfilter
6 Våt-/tørrspjeld
Trekk ut nøkkelen
Nøkkel for hovedbryter dreies tilbake
over stilling "0" og trekkes ut.
Betjenings- og funksjonelementer
17
1
2
3
4
5
6
20
19
18
14
9
8
7
10
11
12
13
16
15
Betjeningspanel
6
1
3
4
2
5
Hovedbryter
0/OFF Motor av
1
Motor på
A
Trekk ut nøkkelen
B
Feilindikator
C
Batteriindikator
84
NO
