- 3
1 Vijak za pritrditev potisnega stremena
(2x)
2 Filter za prah
3 Zbiralnik smeti
4 Zadnja tesnilna letev (na zbiralniku
smeti)
5 Polnilnik
(Le KM 75/40 W Bp Pack)
6 Baterije
(le Bp Pack varianta)
7 Pogonska kolesa
8 Stranska tesnilna letev
9 Pometalni valj
10 Sprednja tesnilna letev
11 Loputa za večjo umazanijo
12 Krmilni valj s fiksirno zavoro
13 Pritrditev stranskega omela
14 Stranko omelo
15 Zapiralo pokrova
16 Pokrov naprave
17 Vtič za polnjenje baterije
(Le KM 75/40 W Bp)
18 Potisno streme
19 Ročica za vožnjo naprej
20 Ročica za dviganje in spuščanje lopute
za grobo umazanijo
1 Glavno stikalo
2 Ročica za dviganje in spuščanje stran-
skega omela
3 Zaporni vijak pokrova filtra za prah
4 Zaporni ročaj zbiralnika smeti
5 Čiščenje filtra za filter za prah
6 Moker/suh pokrov
Izvlecite ključ

Ključ glavnega stikala obrnite preko po-
ložaja „0“ in izvlecite.

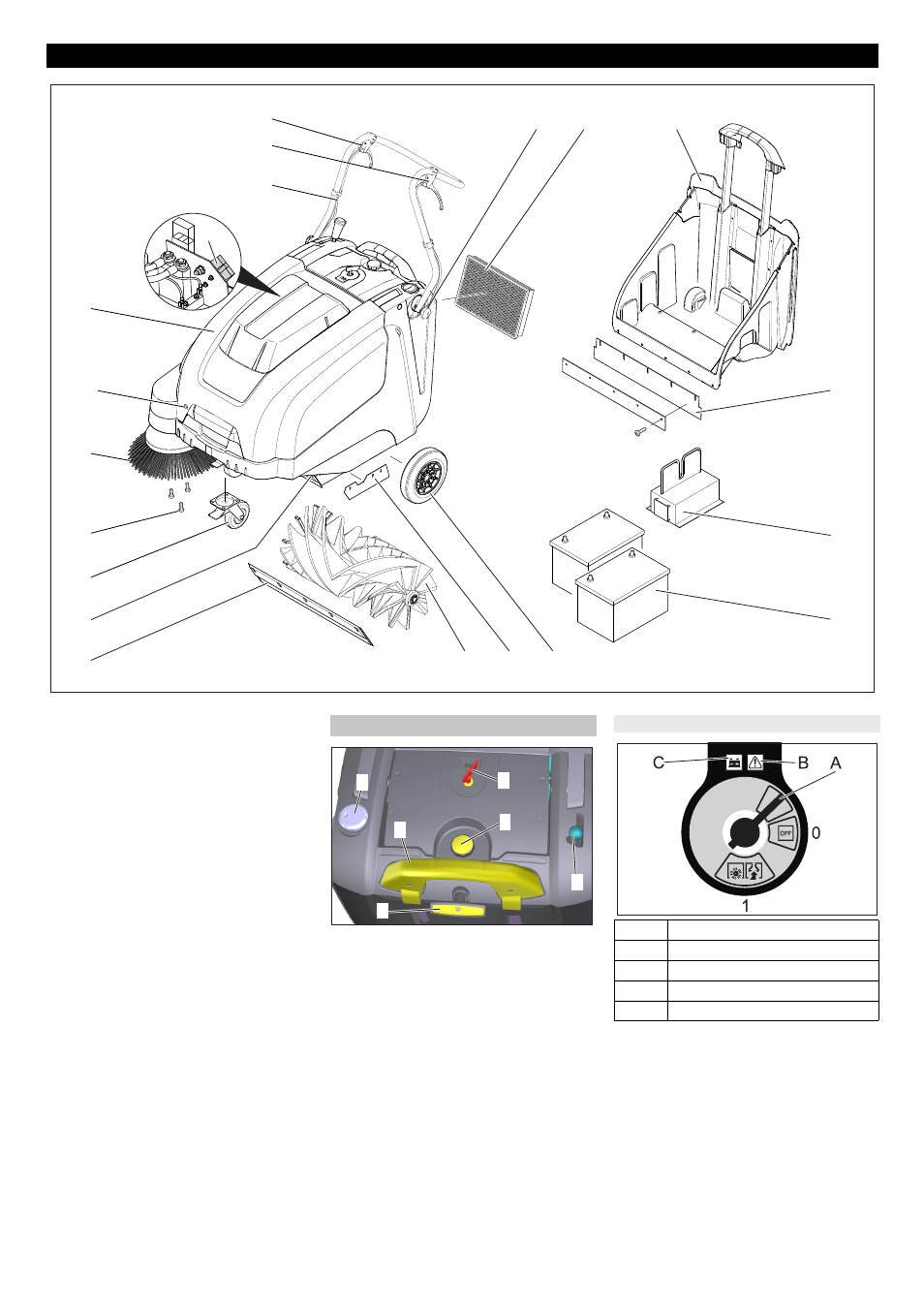

Upravljalni in funkcijski elementi
17
1 2 3
4
5
6
20
19
18
14
9 8 7 10
11
12
13
16
15
Upravljalno polje
6 1
3
4
2
5
Glavno stikalo
0/OFF Izklop motorja
1
Vklop motorja
A Izvlecite ključ
B Prikaz motnje
C Baterijski prikaz
165 SL
