- 3
1 Vis servant à la fixation du guidon (2x)
2 Filtre à poussières
3 Bac à poussières
4 Couteau d'étanchéité arrière (à la pou-
belle)
5 Chargeur
(Uniquement KM 75/40 W Bp Pack)
6 Batteries
(Seulement variante Bp Pack)
7 Roues d'entraînement
8 Bague d'étanchéité arrière
9 Brosse rotative
10 Baguette d'étanchéité avant
11 Trappe à gros déchets
12 Roulettes pivotantes et frein de station-
nement
13 Fixation du balai latéral
14 Balai latéral
15 Fermeture du capot
16 Capot
17 Prise de chargement de la batterie
(Uniquement KM 75/40 W Bp)
18 Guidon de poussée
19 Levier pour la marche avant
20 Levier pour relever ou bien abaisser la
trappe de salissures grossières
1 Interrupteur principal
2 Levier pour abaisser et lever le balai la-
téral
3 Vis de serrage du capot du filtre à pous-
sière
4 Etrier de fermeture du bac à poussière
5 Nettoyage pour le filtre à poussières
6 Clapet sol sec/sol humide
Retirer la clé

Tourner la clé du sectionneur général
au-delà de la position "0" et la retirer.

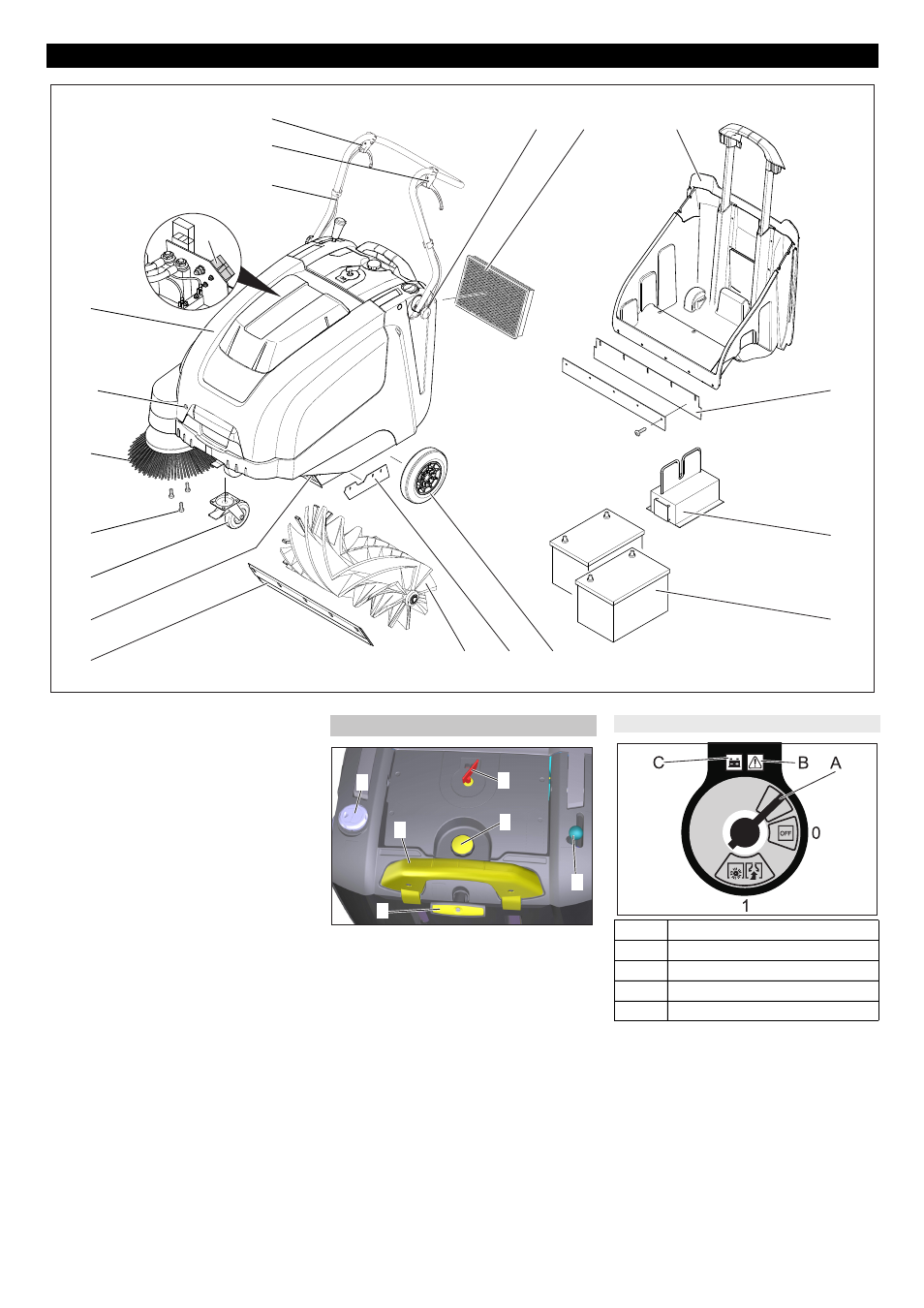

Eléments de commande et de fonction
17
1 2 3
4
5
6
20
19
18
14
9 8 7 10
11
12
13
16
15
Zone de commande
6 1
3
4
2
5
Interrupteur principal
0/OFF Moteur hors de service
1
Moteur marche
A Retirer la clé
B Affichage des pannes
C Affichage de la batterie
