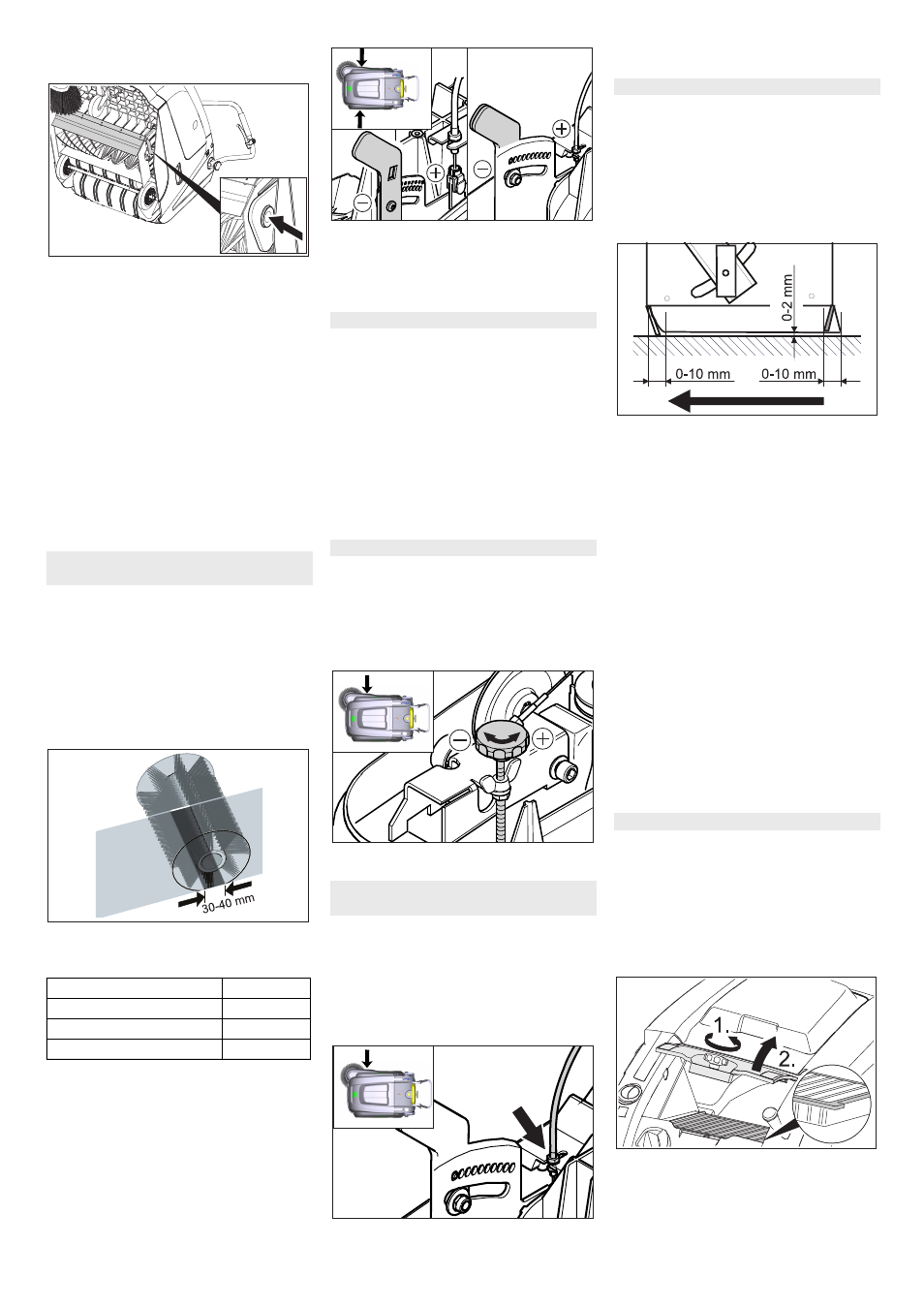

- 7
 Kehrgutbehälter entnehmen.
 Gerät nach hinten kippen.
 Grobschmutzklappe anheben, Lager-
schale eindrücken und Kehrwalze nach
vorne schwenken.
 Kehrwalze herausnehmen.
 Neue Kehrwalze auf den Antriebszap-
fen (links) aufstecken.
 Auf der gegenüberliegenden Seite La-
gerschale in die Bohrung der Kehrwal-
zenschwinge einrasten.
VORSICHT
Beschädigungsgefahr! Darauf achten,
dass keine Borsten in die Bohrung der
Kehrwalzenschwinge eingeklemmt wer-
den.
Hinweis: Nach dem Einbau der neuen
Kehrwalze muss der Kehrspiegel neu ein-
gestellt werden.
 Kehrmaschine vorne anheben und auf
einen ebenen und glatten Boden fah-
ren, der erkennbar mit Staub oder Krei-
de bedeckt ist
 Feststellbremse arretieren.
 Kehrwalze ca. 15-30 Sekunden drehen
lassen.
 Kehrmaschine vorne anheben und zur
Seite fahren.
Die Form des Kehrspiegels bildet ein
gleichmäßiges Rechteck, das zwischen 30-
40 mm breit ist.
Kehrspiegel einstellen:

Gerätehaube öffnen.
 Linken und rechten Einstellhebel ver-
stellen und in gleiche Bohrung einras-
ten.
– Einstellhebel in tieferliegende Bohrung
einrasten (+): Kehrspiegel wird größer
– Einstellhebel in höherliegende Bohrung
einrasten (-): Kehrspiegel wird kleiner
 Kehrspiegel prüfen.
Der Wechsel ist erforderlich, wenn durch
die Abnutzung der Borsten das Kehrergeb-
nis sichtbar nachlässt.
Hinweis: Vor dem Abkippen des Gerätes
Kehrgutbehälter entnehmen und Schubbü-
gel nach vorne schwenken. Gerät nicht auf
dem Schubbügel abstellen.

3 Schrauben an der Unterseite des Sei-
tenbesens herausschrauben.
 Seitenbesen abnehmen.
 Neuen Seitenbesen auf Mitnehmer auf-
stecken und festschrauben.
Eine Verstellung ist erforderlich, wenn
durch die Abnutzung der Borsten das Keh-
rergebnis des Seitenbesens sichtbar nach-
lässt.

Gerätehaube öffnen.
 Flügelmutter lösen.
 Stellschraube verstellen.
 Flügelmutter festziehen.
– Eine Verstellung ist erforderlich, wenn
sich die Grobschmutzklappe nicht weit
genug anheben lässt.
– Wenn das Kehrergebnis schlechter
wird, z.B. durch Verschleiß der Vorder-
lippe, muss der Bowdenzug etwas
nachgelassen werden.
 Gerätehaube öffnen.
 Kontermutter lösen.
 Stellschraube verstellen.
 Kontermutter festschrauben.
Hinweis: Vor dem Abkippen des Gerätes
Kehrgutbehälter entnehmen und Schubbü-
gel nach vorne schwenken. Gerät nicht auf
dem Schubbügel abstellen.

Vordere Dichtleiste
 Befestigung der Dichtleiste lösen.
 Dichtleiste nachstellen oder auswech-
seln.
 Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 0-10 mm nach hinten umlegt.
 Dichtleiste ausrichten.
 Befestigung der Dichtleiste anziehen.
 Hintere Dichtleiste
 Kehrgutbehälter entfernen.
 Befestigung der Dichtleiste lösen.
 Dichtleiste nachstellen oder auswech-
seln.
 Bodenabstand der Dichtleiste so ein-
stellen, dass sie sich mit einem Nach-
lauf von 0-10 mm nach hinten umlegt.
 Befestigung der Dichtleiste anziehen.
 Seitliche Dichtleisten
 Befestigung der Dichtleiste lösen.
 Dichtleiste nachstellen oder auswech-
seln.
 Unterlage mit maximal 2 mm Stärke un-
terschieben, um den Bodenabstand
einzustellen.
 Dichtleiste ausrichten.
 Befestigung der Dichtleiste anziehen.
ṇ WARNUNG
Vor Beginn des Staubfilterwechsels Kehr-
gutbehälter entleeren. Bei Arbeiten an der
Filteranlage Staubschutzmaske tragen. Si-
cherheitsvorschriften über den Umgang mit
Feinstäuben beachten.

Feststellbremse arretieren.
 Staubfilter abreinigen.
 Verschlussschraube des Staubfilterde-
ckels gegen den Uhrzeigersinn aufdre-
hen.
 Staubfilterdeckel anheben.
Kehrspiegel der Kehrwalze prüfen und
einstellen
Einstellbereich (-) 1...10 (+)
Minimaler Kehrspiegel 1
Maximaler Kehrspiegel 10
Neue Kehrwalze 1...3
Seitenbesen auswechseln
Seitenbesenabsenkung einstellen
Anhebung der Grobschmutzklappe
einstellen
R
L
R
L
Dichtleisten einstellen und auswechseln
Staubfilter auswechseln
8 DE
