3
1 Śruba do mocowania pałąka przesuw-
nego (2x)
2 Filtr pyłu
3 Zbiornik śmieci
4 Tylna listwa uszczelniająca (przy zbior-
niku na śmieci)
5 Ładowarka
(Tylko KM 75/40 W Bp Pack)
6 Akumulatory
(Tylko wariant Bp Pack)
7 Koła napędowe
8 Boczna listwa uszczelniająca
9 Walec zamiatający
10 Przednia listwa uszczelniająca
11 Klapa na duże śmieci
12 kółko samonastawcze zwrotne z ha-
mulcem postojowym
13 Mocowanie miotły bocznej
14 Miotła boczna
15 Blokada pokrywy
16 Pokrywa urządzenia
17 Wtyczka ładowarki akumulatora
(Tylko KM 75/40 W Bp)
18 Uchwyt do prowadzenia
19 Dźwignia do jazdy w przód
20 Dźwignia do opuszczania i podnosze-
nia klapy na duże śmieci
1 Wyłącznik główny
2 Dźwignia do opuszczania i podnosze-
nia bocznej miotły
3 Śruba zamykająca pokrywy filtra pyło-
wego
4 Pałąk zamykający zbiornika śmieci
5 Oczyszczanie filtra pyłowego
6 Klapa do pracy na mokro/sucho
Wyjąć kluczyk
Kluczyk wyłącznika głównego wykręcić
przez położenie „0“ i wyjąć go.

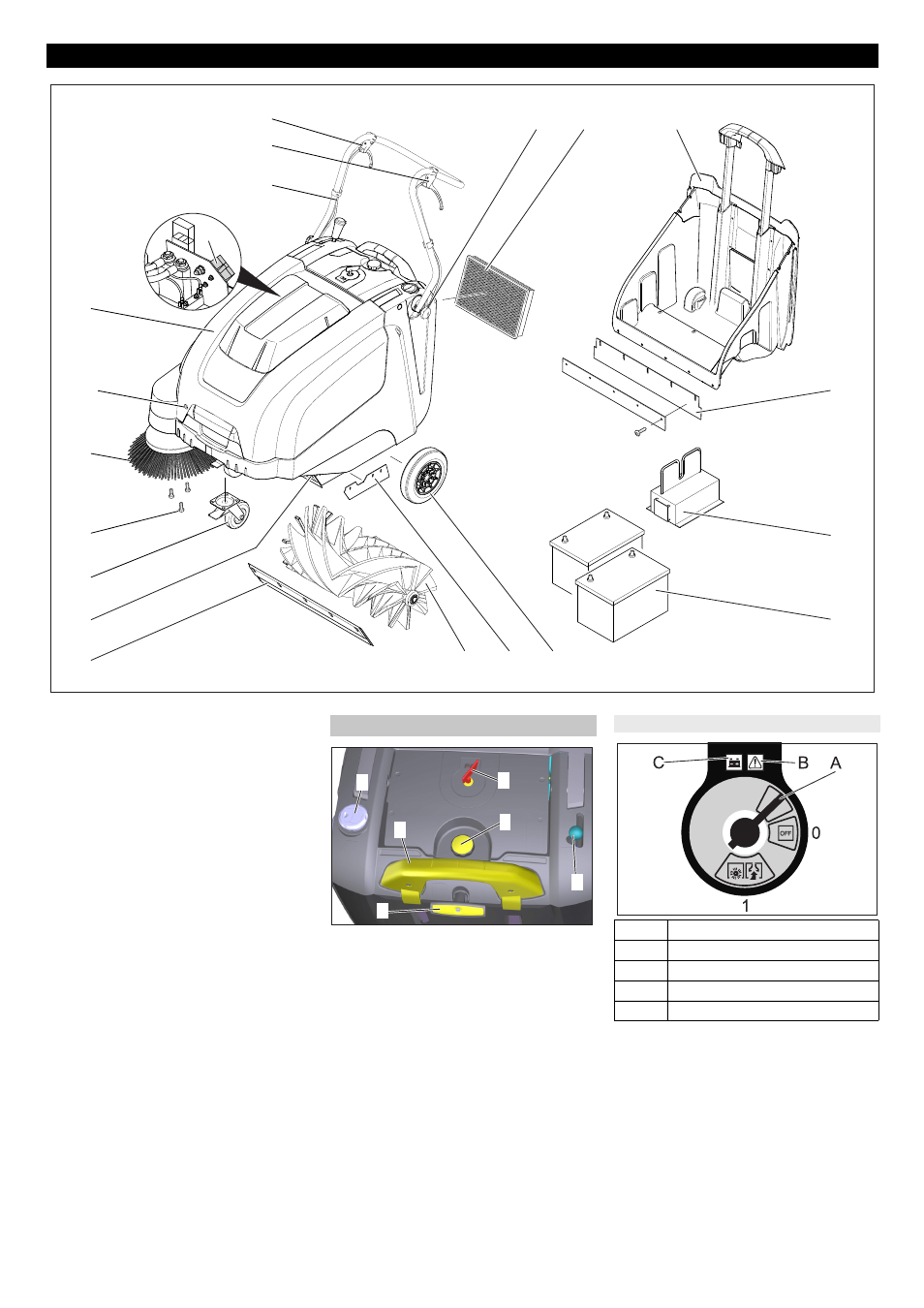

Elementy urządzenia
17
1
2
3
4
5
6
20
19
18
14
9
8
7
10
11
12
13
16
15
Pole obsługi
6
1
3
4
2
5
Wyłącznik główny
0/OFF Wyłączyć silnik
1
Włączyć silnik
A
Wyjąć kluczyk
B
Wskaźnik usterek
C
Wskazanie stanu akumulatora
