Karcher KM 75-40 W Bp Pack - Manual (Page 74)

- 3
1 Skrue til fastgørelse af skubbebøjlen
(2x)
2 Støvfilter
3 Smudsbeholder
4 Tætningsliste i bagen (på snavsbehol-
deren)
5 Oplader
(Kun KM 75/40 W Bp Pack)
6 Batterier
(kun variant Bp Pack)
7 Drivhjul
8 Tætningslister i siden
9 Fejevalse
10 Forreste tætningsliste
11 Grovsmudslåge
12 Styringshjul med stopbremse
13 Fastspænding af sidekosten
14 Sidekost
15 Skærmlås
16 Skærm
17 Batteriopladestik
(Kun KM 75/40 W Bp)
18 Bøjle
19 Håndtag til fremkørsel
20 Håndtag til løftning og sænkning af
grovsmudslåget.
1 Hovedafbryder
2 Håndtag til løftning og sænkning af si-
dekosten
3 Støvfilterdækslets skrueprop
4 Snavsbeholderens låsebøjle
5 Filterensning til støvfilteret
6 Våd-, tørklap
Fjern nøglen

Drej hovedafbryderens nøgle ud over
stilling "0" og fjern den.

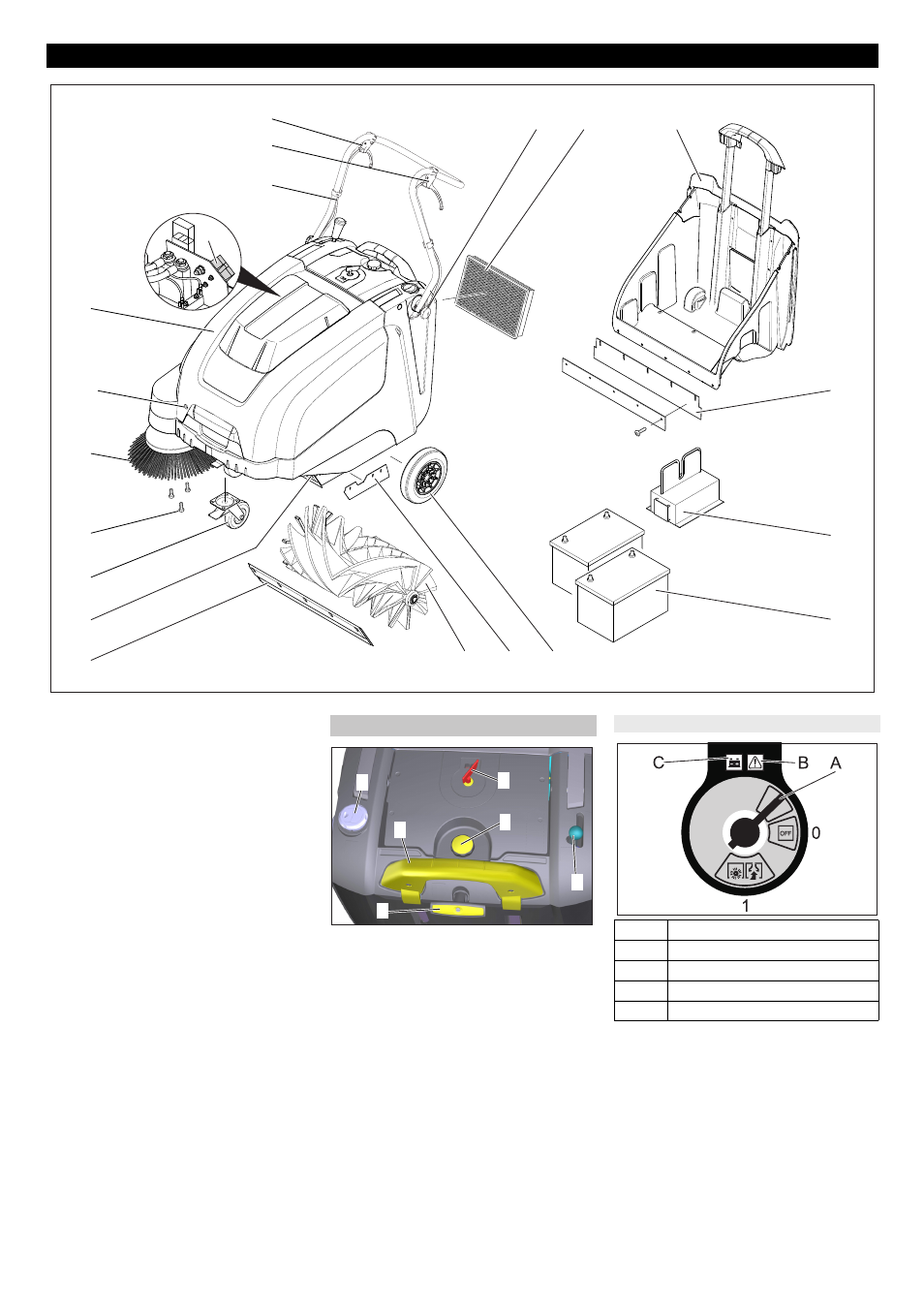

Betjenings- og funktionselementer
17
1 2 3
4
5
6
20
19
18
14
9 8 7 10
11
12
13
16
15
Betjeningsfelt
6 1
3
4
2
5
Hovedafbryder
0/OFF Motor slukket
1
Motor tændt
A Fjern nøglen
B Fejlvisning
C Batteridisplay
74 DA
