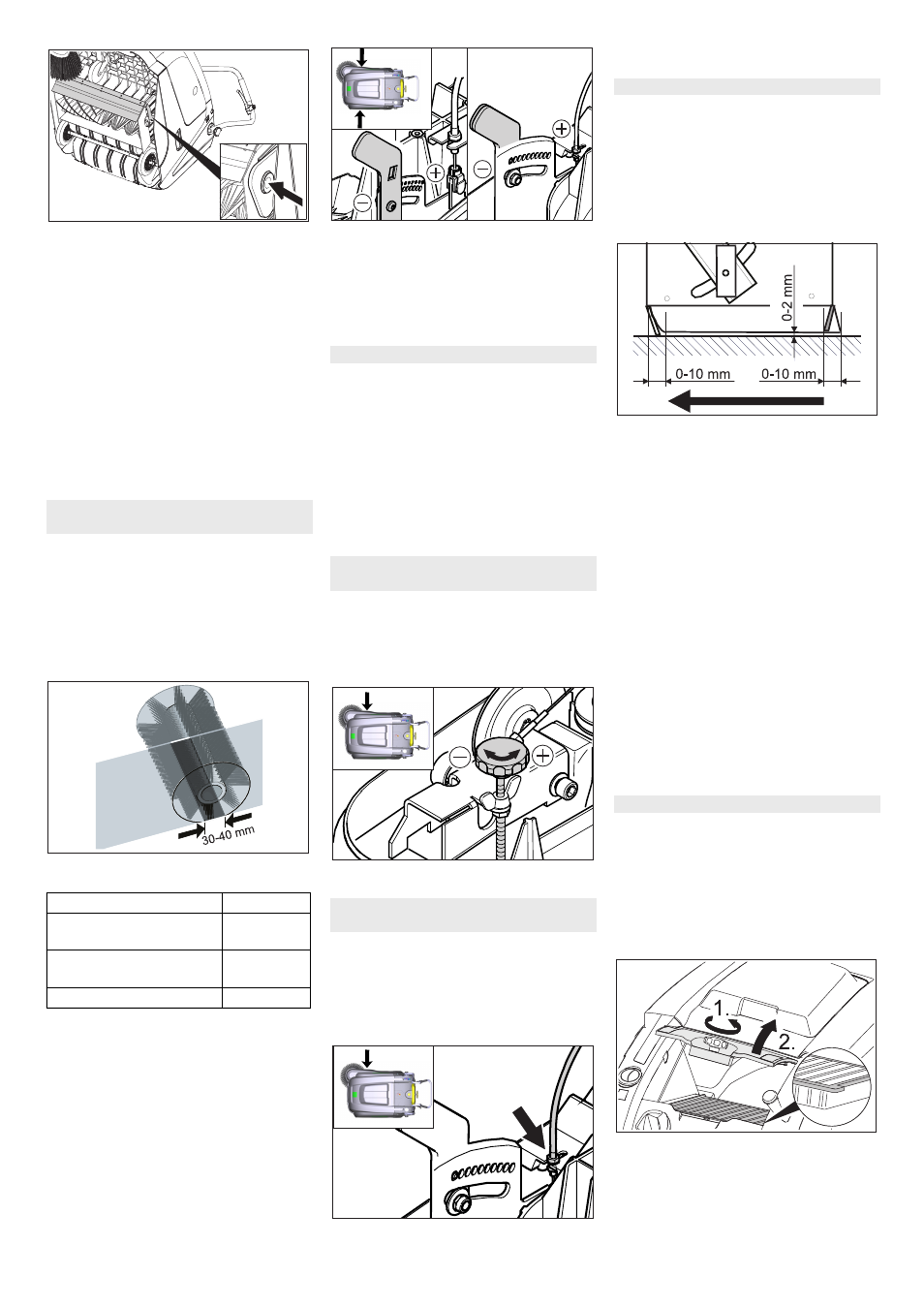

- 7
 Dvignite loputo za grobo umazanijo, vti-
snite ležajno skodelo in pometalni valj
zasukajte naprej.
 Izvlecite pometalni valj.
 Na pogonski zatič (levo) nataknite nov
pometalni valj.
 Na nasprotni strani zaskočite ležajno
skodelo v odprtino držala pometalnega
valja.
PREVIDNOST
Nevarnost poškodb! Pazite na to, da se
dlačice ne priščipnejo v odprtino držala po-
metalnega valja.
Opozorilo: Po vgradnji novega pometalne-
ga valja je potrebno površino pometanja na
novo nastaviti.
 Pometalni stroj spredaj dvignite in za-
peljite na ravna in gladka tla, ki so zna-
tno prekrita s prahom ali kredo.
 Blokirajte fiksirno zavoro.
 Pustite, da se pometalni valj ca. 15-30
sekund vrti.
 Pometalni stroj spredaj dvignite in za-
peljite na stran.
Oblika površine pometanja tvori pravilen
pravokotnik, ki je širok med 30-40 mm.
Nastavljanje površine pometanja:

Odprite pokrov ohišja.
 Nastavite levo in desno nastavitveno
ročico in ju zaskočite v isto odprtino.
– Nastavitveno ročico zaskočite v najniž-
je ležečo odprtino (+): Površina pome-
tanja se poveča
– Nastavitveno ročico zaskočite v najvišje
ležečo odprtino (+): Površina pometa-
nja se zmanjša
 Preverite ogledala za pometanje.
Menjava je potrebna, če zaradi obrabe kr-
tače rezultat čiščenja vidno popusti.
Opozorilo: Pred prevračanjem aparata
snemite zbiralnik smeti in potisno streme
zasukajte naprej. Aparata ne postavljajte
na potisno streme.

Izvijte 3 vijake na spodnji strani stran-
skega omela.
 Snemite stransko omelo.
 Novo stransko omelo nataknite na soje-
malnik in trdno privijte.
Nastavljanje je potrebno, če zaradi obrabe
krtače rezultat čiščenja stranskega omela
vidno popusti.

Odprite pokrov ohišja.
 Sprostite krilato matico.
 Nastavite nastavitveni vijak.
 Pritegnite krilato matico.
– Nastavljanje je potrebno, če lopute za
večjo umazanijo ni mogoče dovolj dvi-
gniti.
– Če se rezultat pometanja poslabša,
npr. zaradi obrabe sprednje odprtine, je
potrebno bovden nekoliko popustiti.
 Odprite pokrov ohišja.
 Odvijte protimatico.
 Nastavite nastavitveni vijak.
 Privijte protimatico.
Opozorilo: Pred prevračanjem aparata
snemite zbiralnik smeti in potisno streme
zasukajte naprej. Aparata ne postavljajte
na potisno streme.

Sprednja tesnilna letev
 Odvijte pritrditve tesnilne lestve.
 Ponastavite ali zamenjajte tesnilno le-
tev.
 Talni razmak tesnilne letve nastavite ta-
ko, da se z naknadnim tekom 0-10 mm
prestavi nazaj.
 Tesnilno letev naravnajte.
 Pritegnite pritrditev tesnilne lestve.
 Zadnja tesnilna letev
 Odstranite zbiralnik smeti.
 Odvijte pritrditve tesnilne lestve.
 Ponastavite ali zamenjajte tesnilno le-
tev.
 Talni razmak tesnilne letve nastavite ta-
ko, da se z naknadnim tekom 0-10 mm
prestavi nazaj.
 Pritegnite pritrditev tesnilne lestve.
 Stranske tesnilne letve
 Odvijte pritrditve tesnilne lestve.
 Ponastavite ali zamenjajte tesnilno le-
tev.
 Spodaj potisnite podlogo z debelino
največ 2 mm, da nastavite talni razmak.
 Tesnilno letev naravnajte.
 Pritegnite pritrditev tesnilne lestve.
ṇ OPOZORILO
Pred začetkom menjave filtra za prah izpra-
znite zbiralnik smeti. Pri delih na filtrirni na-
pravi nosite zaščitno masko za prah. Upo-
števajte varnostne predpise za ravnanje z
drobnim prahom.

Blokirajte fiksirno zavoro.
 Očistite filter za prah.
 Nastavitveni vijak pokrova filtra za zrak
zavrtite v nasprotni smeri urnega kazal-
ca.
 Dvignite pokrov filtra za prah.
 Zamenjajte filter za prah. Pazite na pra-
vilni vgradni položaj filtra za prah (glejte
sliko).
Preverjanje in nastavljanje površine
pometanja pometalnega valja
Področje nastavljanja (-) 1...10 (+)
Minimalna površina pome-
tanja 1
Maksimalna površina pome-
tanja 10
Nov pometalni valj 1...3
Zamenjava stranskega omela
Nastavljanje spuščanja stranskega
omela
Nastavljanje dviganja lopute za večjo
umazanijo
R
L
R
L
Nastavljanje in zamenjava tesnilnih letev
Menjava filtra za prah
